INSTALACIÓN
DE TORRES PARA RADIO TRANSMISIÓN
En México, una torre para radio transmisión o cualquiera otra, debe pintarse en 7 secciones divididas en partes iguales, comenzando por la mas baja, el color debe ser rojo (en realidad tiende al anaranjado) alternándose con el color blanco, hasta que en la parte más alta termine en rojo. Esta disposición del reglamento sobre torres y estructuras similares es para que sean visibles para las aeronaves, especialmente para los helicópteros que a veces vuelan a baja altura. En otros países esta disposición no está vigente. Curiosamente vemos que las torres para la telefonía celular estén pintadas en un solo color. Ya me imagino verlas de colores rojo y blanco.
Para ayudar a su localización durante la noche, deben tener una luz roja intermitente en la parte superior y si la altura es mayor a los 15 metros, deberán tener otra o varias a diferentes alturas. Si la torre es muy alta, digamos más de 50 metros, a veces se instalan luces de destello (flash) para mejor visibilidad.
En las zonas cercanas a los aeropuertos la altura máxima para las torres deberá ser inferior a los 20 metros sobre el nivel del suelo. Consulte el reglamento para mayor exactitud.
PROTECCIÓN
CONTRA RAYOS.
Las torres para radio transmisión deben tener siempre: un “pararrayos” si es posible y un cable grueso de cobre digamos calibre 8 o 10 desde lo más alto de la torre y bajando hasta una conexión de tierra cercana a la base de la torre en el caso de que esté ubicada sobre el suelo.
Si la torre está en alguna azotea, entonces el cable mencionado deberá llega hasta donde esté la conexión de tierra, pero cuidando de no tener curvas muy agudas en el trayecto, debido a que en esos “picos” podría haber una fuga de corriente que se traduciría en una mala conducción de la descarga de energía a tierra.
El
otro tipo de protección de una torre es para evitar la
corrosión por el efecto de la diferencia de potencial entre
la tierra y la
torre.

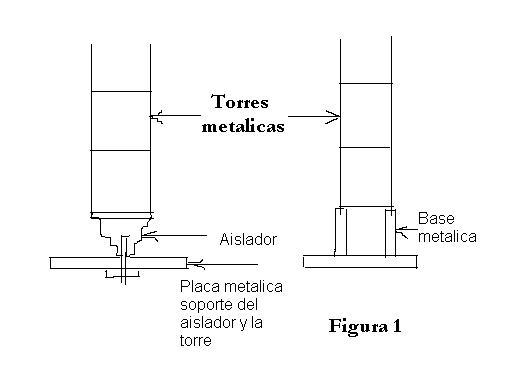

Las
torres para soportar antenas de radio transmisión y las
torres para irradiar
señales de radio se instalan en forma diferente y se
distinguen en que las
primeras están directamente conectadas a una tierra
eléctrica y física y las
segundas tienen que estar aisladas de la tierra física. Ver
Fig. 1
Ing.
Adolfo
Romero Cárdenas
