BOLETÍN NÚMERO 12 DEL RADIO CLUB AZTECA TRANSMITIDO A LAS 20:00HS. DEL DÍA 3 DE JULIO DE 2002 POR LA REPETIDORA DEL RCA UBICADA EN EL CERRO DEL AJUSCO  DE LA CIUDAD DE MÉXICO, D. F.  EN LA FRECUENCIA

146.910 Mhz TONO 100hz.  -600 khz.

Buenas noches esta es XE1RCA estación oficial del Radio Club Azteca en esta ocasión operada por ................. transmitiendo el boletín correspondiente al miércoles 3 de julio de 2002. En esta ocasión se comentaran seis puntos. Se agradecerá su reporte al final del mismo en esta misma frecuencia y por este mismo repetidor. Se les pide que se reporten primero las estaciones portátiles, enseguida las móviles y luego las estaciones en base… Gracias.

Punto número uno.- El primer punto es una nota editorial del Sr. Presidente del RCA el Ing. Carlos Sánchez Aviña X E 1 I I I y que dice a la letra:

 Hola estimados colegas y… AMIGOS TODOS. Los saludo respetuosamente.

Dice la letra de una melodía tipo merengue de los años 50… Te metiste a corneta y ahora tienes que aprender. Vaya que sí hay que aprender. Nadie nace sabiendo… eso también es parte de la sal de la vida, porque como dice el comercial, si las cosas fueran fáciles… ¿Qué chiste tendría? Se están cumpliendo 3 meses de la toma de posesión del actual presidente y vaya que han sucedido cosas interesantes, Una de las cosas que se notan es la asistencia de muchos colegas, los acuerdos sugeridos y las decisiones tomadas, las discusiones. Pero… principalmente el entusiasmo de todos los asistentes así como de los colegas que por alguna razón no asisten por diferentes motivos pero que están pendientes de lo tratado, de lo comentado; algunos comentarán lo de las cabras… ¿Cómo?….  ¿OTRA VEZ LAS CABRAS?... PERDÓN A TODOS PIDO POR LO DE LAS CABRAS.

El Ing. Alberto Arias en su sección CÁPSULA DE ANTENAS nos presenta su colaboración con un artículo muy interesante sobre LA ANTENA ‘LOOP’

Hoy continúan las clases de telegrafía con el Sr. Eduardo Corona X E 1 L P E. Invitamos a todos a quedarse en esta frecuencia después de la sección de toma de reportes a escuchar las clases de telegrafía ofrecidas por el Sr. Eduardo. Se invita a todas las personas a participar, inviten a sus conocidos, familiares y amigos a escuchar las clases… QUEDENSE AQUÍ.

Se hace la invitación a todos los colegas socios y amigos a participar con algún artículo relacionado con nuestra afición, envíen su participación escrita a la dirección electrónica del Sr. Presidente del RCA Ing. Carlos Sánchez Aviña que es la siguiente: [email protected]  En esta ocasión participa el Ing. Fernando Ontiveros con un artículo sobre electrónica básica que es muy interesante. RECIBA EL ING. ONTIVEROS NUESTRO AGRADECIMIENTO POR SU VALIOSA COLABORACIÓN ESPERANDO SINCERAMENTE QUE NOS SIGA ILUSTRANDO CON SUS ARTÍCULOS SOBRE ELECTRÓNICA BÁSICA.

 Los saluda respetuosamente:

 Carlos Sánchez Aviña    X E 1 I I I.

Punto número uno.- La página de Internet del RCA sigue creciendo en visitas, hasta hoy al medio día el contador estaba en 852, pueden visitarla en la siguiente dirección electrónica: http://www.qsl.net/xe1rca . En esta página hay una dirección de correo electrónico que es: [email protected] a donde pueden enviar comentarios, sugerencias, artículos para su publicación en el boletín, etc. También pueden consultar la sección de boletines por si se desea tomar datos que no hayan alcanzado anotar en el boletín transmitido por radio… No olvide firmar nuestro libro de visitas.

 Punto número dos.-  Cápsula de Antenas

Por el Ing. Alberto Arias Montiel XE1APT

LA ANTENA ‘LOOP’

 Esta es una antena que difiere de los dipolos comunes de los que hasta ahora  hemos hablamos y que son las antenas básicas para el radioaficionado principiante.

Muchos comunicados a distancia- ‘DX’s se pueden lograr simplemente con las antenas dipolo, sin embargo, para aquel colega que quiere profundizar un poco más en la experimentación o desea mejorar las señales de su estación, puede hacerlo sin incurrir en  gastos elevados.

Estos objetivos se logran con una antena de "ganancia" y de estas existen muchas como la que se describe a continuación; Se trata de las antenas de cuadro que forman parte de las conocidas antenas delta, delta loop o simplemente "loops" de las que hay muchas configuraciones.

Estas antenas convienen a los colegas que ya han ganado alguna experiencia en la construcción de antenas, y por lo tanto, pueden configurar su sistema conforme a sus necesidades y localización geográfica.

Cuando se instalan correctamente las antenas de cuadro o ‘loops'- ya sea en polarización horizontal o vertical, pueden dar hasta dos decibeles de ganancia mas que una antena tipo dipolo, lo cual es bastante atractivo.

Para estas antenas existen muchas configuraciones geométricas. Pueden ser de onda completa, las hay de tipo paralelas a la tierra así como perpendiculares también a la tierra, también pueden ser inclinadas, por su bajo peso pueden instalarse en un simple mástil aún cuando es mejor una torre.

Cuando una antena ‘Loop’ se instala paralela a la tierra, su patrón de radiación tiene un ángulo de radiación muy alto, lo que la hace excelente para las comunicaciones a corta distancia, en cambio, para el DX no será nada del otro mundo.

Las anternas 'Loop’ horizontales son mas fácil de levantar que las verticales, ya estas últimas necesitan un mástil muy alto para que entreguen el máximo rendimiento. Sin embargo si no se dispone de espacio hay que decidir por una antena en configuración vertical que horizontal, Una antena vertical bien alta, no estorbará y dará mejor resultado aunque esté a una altura regular, y por supuesto, tendrá un bajo ángulo de radiación que no lo tendrá  la antena ‘loop’ en posición horizontal.

La fórmula para calcular una antena ‘Loop’ de onda completa es la siguiente:

L= Largo en metros = 306/ F (Mhz.)

F = Frecuencia en Mhz.

A manera de ejemplo, calcularemos una antena ‘Loop’ para la banda de 40 metros en la frecuencia de 7.050 Mhz.

L= 306/7.050 = 43.40 metros (que es la longitud del alambre o cable para la onda completa en esta banda y frecuencia).

La polarización horizontal  se obtiene cuando la antena se alimenta tal y como lo indica la figura B (croquis anexo ya disponible en nuestra pagina web)

Para tener una idea más exacta de cómo se pueden configurar las antenas ‘Loop’, se anexa el croquis correspondiente de todas las configuraciones posibles (círculo, cuadros, triángulos y rectángulos) en donde los puntos marcados con (x) son los puntos de alimentación.

Las características de impedancia de esta antena son de aprox. 100 Ohms. Si se utiliza esta antena como monobanda alimentar primeramente con un tramo de una longitud de 1/4 de onda-  cable coaxial de 75 Ohms. Continuar la alimentación hasta el radio con cable de 50 Ohms de por lo menos un cuarto de onda para lograr un buen acoplamiento.

Si se desea utilizar como antena multibanda, alimentar con cable paralelo de 600, 450 o 300 Ohms hasta un acoplador de antenas y de éste al radio.

Como antena multibanda, trabajará en todas las bandas superiores a la de corte.

Como siempre…Recomiendo que corten el cable o alambre un poco más largo de lo calculado para efectuar los ajustes.

La relación de ROE (relación de ondas estacionarias) en esta antena es del orden de 1:1.3

 Gracias y hasta la próxima.

 Punto No. 3.-

CONCEPTOS BÁSICOS DE ELECTRÓNICA

Por el Ing. Fernando Ontiveros.

Capitulo 1

El presente artículo tiene como finalidad introducir al campo de la Electrónica a todos aquellos que amigos que tenemos contactos con este, pero que tampoco estamos interesados en ser especialistas en la materia.

La energía eléctrica que ocupamos en casa o en muchos de nuestros equipos de radiocomunicación puede compararse elementalmente con un sistema hidráulico.

Imaginémonos por un momento el sistema de distribución de agua de nuestra casa con la finalidad de hacer una analogía con los fenómenos eléctricos.

El sistema consta de un tanque elevado, la tubería necesaria para llevar el agua a nivel de piso para la cocina  y una para el lavabo del baño, todo con su respectiva llave de paso a la salida del tanque en caso de hacerse necesario cualquier reparación.

Regresando a nuestro sistema eléctrico:

El agua son los electrones circulantes por nuestro cable conductor que es la tubería.

La presión lograda al elevar nuestro tanque es el Voltaje.

La cantidad de agua que fluye por el tubo principal por unidad de tiempo   (flujo) es análoga a la corriente eléctrica.

Nuestras llaves de agua corresponden precisamente a unas resistencias eléctricas.

Si agregamos un tanque como el que poseen los inodoros o WCs tendremos un capacitor.

Resistencias

 Son Dispositivos que poseen la característica de oponerse al paso de la corriente eléctrica, es decir cuando aplicamos un voltaje entre las terminales de una resistencia esta impedirá que fluya por ella una ilimitada cantidad  de corriente, mejor dicho la cantidad de corriente que pude pasar por la resistencia esta limitado por su propio valor.

Regresando a nuestra analogía podremos captar fácilmente que si cerramos la llave del agua de la cocina tendremos una resistencia de valor infinito ya que no pasa por ella ni una gota de agua por lo que la corriente eléctrica será nula.

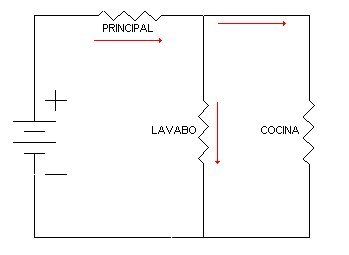

Si suponemos solamente la existencia de la llave a la salida del tanque y la del lavabo estas se encuentran conectadas en serie por lo que la cantidad de agua que pasa por ellas es la misma.

Si agregáramos la llave de la cocina entonces esta con respecto a la del lavabo estaría conectada en paralelo por lo que la cantidad de agua que circula por cada una de ellas es distinta y la suma de ambos flujos es el mismo que el que circula por la llave localizada a la salida del tanque.

Resumiendo: Cuando dos resistencias se encuentran conectadas en serie comparten la misma corriente y esta limitada por la suma de ambas y la caída de voltaje (presión) en cada una de ellas es igual a la presión a la salida del tanque o al voltaje de la fuente que alimenta a ambas.

Si las resistencias se encuentran conectadas en paralelo la caída de voltaje en ambas es el voltaje de la fuente, la corriente esta limitada por cada una de ellas de manera independiente, pero la suma de las corrientes es la corriente total; misma que la que tenemos proporcionada por la fuente de voltaje (o a la salida del tanque).

A menor resistencia mayor cantidad de corriente.

Un detalle importante que comentar es que puede existir Voltaje en la ausencia de corriente (todas las llaves cerradas) pero no puede existir corriente en la ausencia de voltaje.

En nuestro siguiente capítulo platicaremos un poco sobre lo comentado en esta pequeña colaboración y la  muy conocida y nombrada ley de Ohm.

Para cualquier aclaración o comentario estoy a su disposición en la dirección de correo electrónico [email protected] agradeciendo de antemano el tomarse un poco de su tiempo para la presente lectura.

Nota: Todas las analogías comentadas son con fines estrictamente didácticos y no físicos por lo que debe entenderse que algunos detalles de dinámica de fluidos han sido omitidos.

ATTE

Ing. Fernando Ontiveros S. de la B.

 Hasta aquí la participación del Ing. Fernando Ontiveros.

Punto número 4.- Nuevamente hacemos la atenta y cordial invitación del Sr. Salvador de Tepatitlán de Morelos, Jalisco:

El próximo 17 de Agosto de 2002 habrá un convivio de la Rueda de Amigos en el salón de eventos “La Herradura” ubicada en Gonzalo Curiél No. 483, organizada por los radioaficionados de Tepatitlán de Morelos, Jalisco, MÉXICO. Éste convivio será gratuito, solo tendrán que costear sus gastos de transporte y hospedaje, quienes deseen permanecer en nuestra ciudad la noche del evento Hotel económico (Virreyes)   1 y 2 personas $ 160.00, 3 y 4 personas $ 190.00 por noche. Teléfonos del hotel con Lada: (01378) 7-81-20-05, 7-81-29-15, 7-81-22-75. . El correo electrónico del Sr. Salvador es la siguiente por si algún colega desea pedirle mayor información: [email protected]

Punto Número 5.-Notas Generales: El próximo día 1º. De Agosto arranca el nuevo curso de electrónica básica y telegrafía impartido por los colegas Alberto Arias y Carlos Sánchez Aviña en las instalaciones de la FMRE.,A.C. Todos los interesados favor de acudir a la sede de la FEDE en la Calle de Molinos No. 51 en la col. Mixcoac o bien hablar al teléfono 55-63-14-05 con el Sr. Ramón Iturbe.

Hablando de más clases de telegrafía… El Sr. Guillermo Vázquez  X E 1 Z W invita a todas las personas que quieran aprender telegrafía a tomar clases en sus oficinas que están por el fraccionamiento Bosques de Echegaray en el Edo. De México. Tiene la mejor disposición y horario prácticamente libre. Las personas interesadas se pueden comunicar al teléfono 53-60-44-46.

Punto número  6.- Mercado de pulgas.  Se hace un espacio para el mercado de pulgas… si hay un colega que tenga algún equipo que quiera vender o si requiere de algún equipo, accesorio o información tipo manuales etc.… adelante.

Toma de reportes.- Adelante colegas con sus reportes y con sus breves comentarios.

Como un servicio adicional, ponemos a la orden de los colegas que quieran que se les repare algun equipo de radioaficionado que tengan descompuesto, los telefonos de dos radioaficionados que se dedican a el mantenimiento y reparacion de los mismos. Guillermo Figueroa Ferrari XE1GFF Tel. 55-81-07-19 y 56-97-61-62 y Raymundo Bolaños XE1OIA 56-44-52-58, esperamos les sean de utilidad.

Despedida: Esta es la estación X E 1 R C A estación oficial del Radio Club azteca que ha presentado su boletín correspondiente al día miércoles 3 de julio de 2002 en esta ocasión presentado por

X E 1 A P T……….   QUEDESE A NUESTRA CLASE DE TELEGRAFÍA con el Sr. Eduardo Corona.        ADELANTE  EDUARDO…
