VR2YGQ 業餘電子作業製作產品
	五十兆業餘頻道小功率發射增強器頻率 : 50 Mhz ( 50 ~ 52 Mhz ) 入射 : 1 W 出射 : 23 W 增益 : 13 dBW 模式 : Class AB 抑制度 : -50 dB 以下電力 : 13.8V +/- 10% 發射管 : 2SC1946A 接射交換 : 有電極保護 : 有高頻保護 : 無

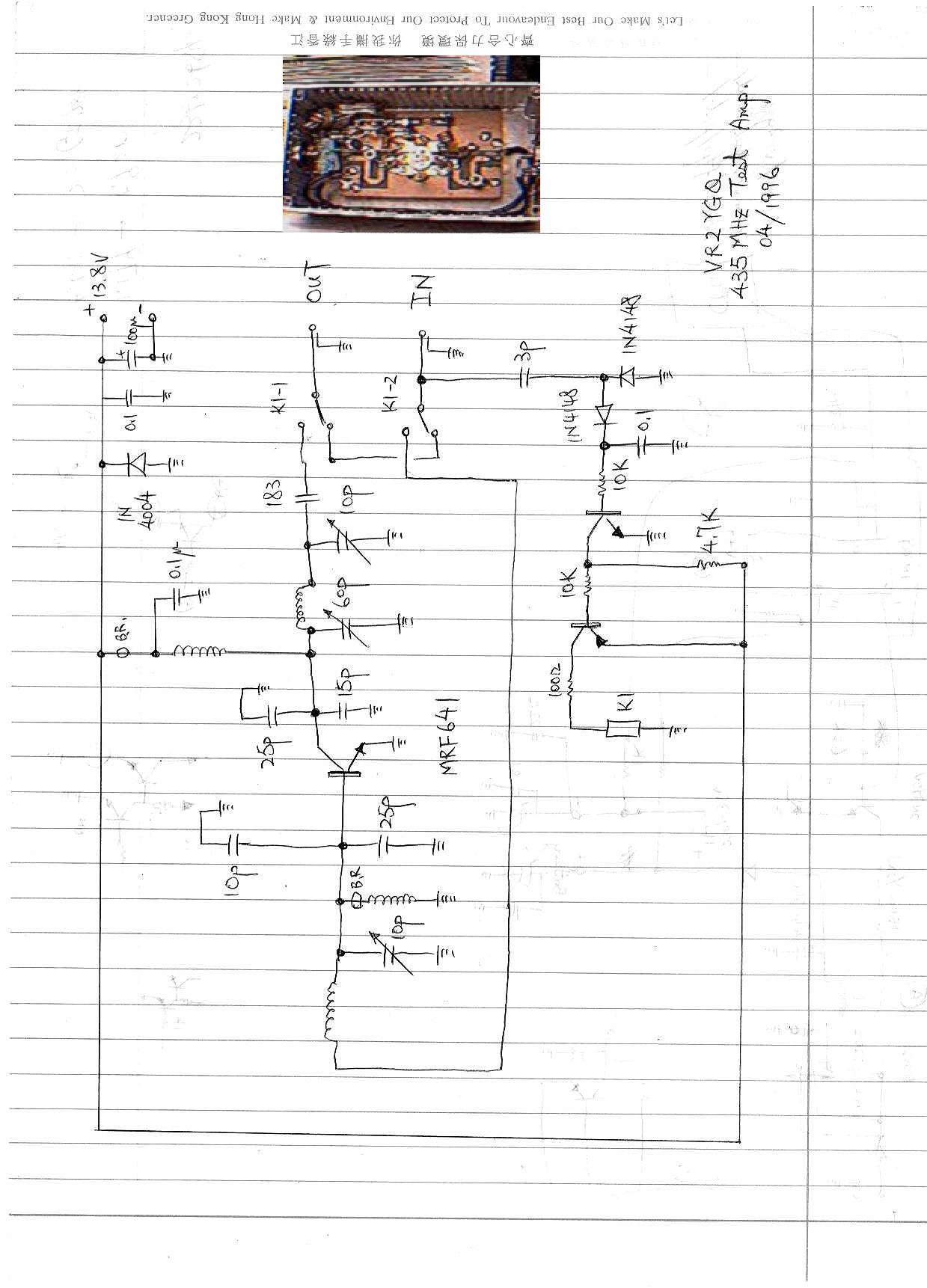

	四百三十五兆頻道小功率發射增強器頻率 : 435 Mhz (Ham Band) 入射 : 1 W 出射 : 15 W 增益 : 11 dBW 模式 : Class C 抑制度 : -50 dB 以下電力 : 13.8V +/- 10% 發射管 : MRF614 接射交換 : 有電極保護 : 有高頻保護 : 無

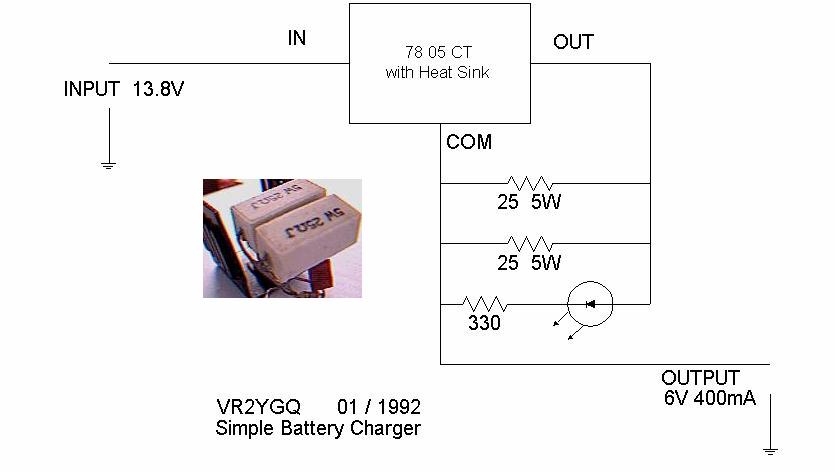

	電池恆流充電器入電 : 13.8 V 出流 : 400mA
	簡易110.9Hz(香港頻道)副音產生器入電 : 4V 至 14V 入流 : < 10 mA 頻率 : 110.9 Hz 出力 : 10 mV

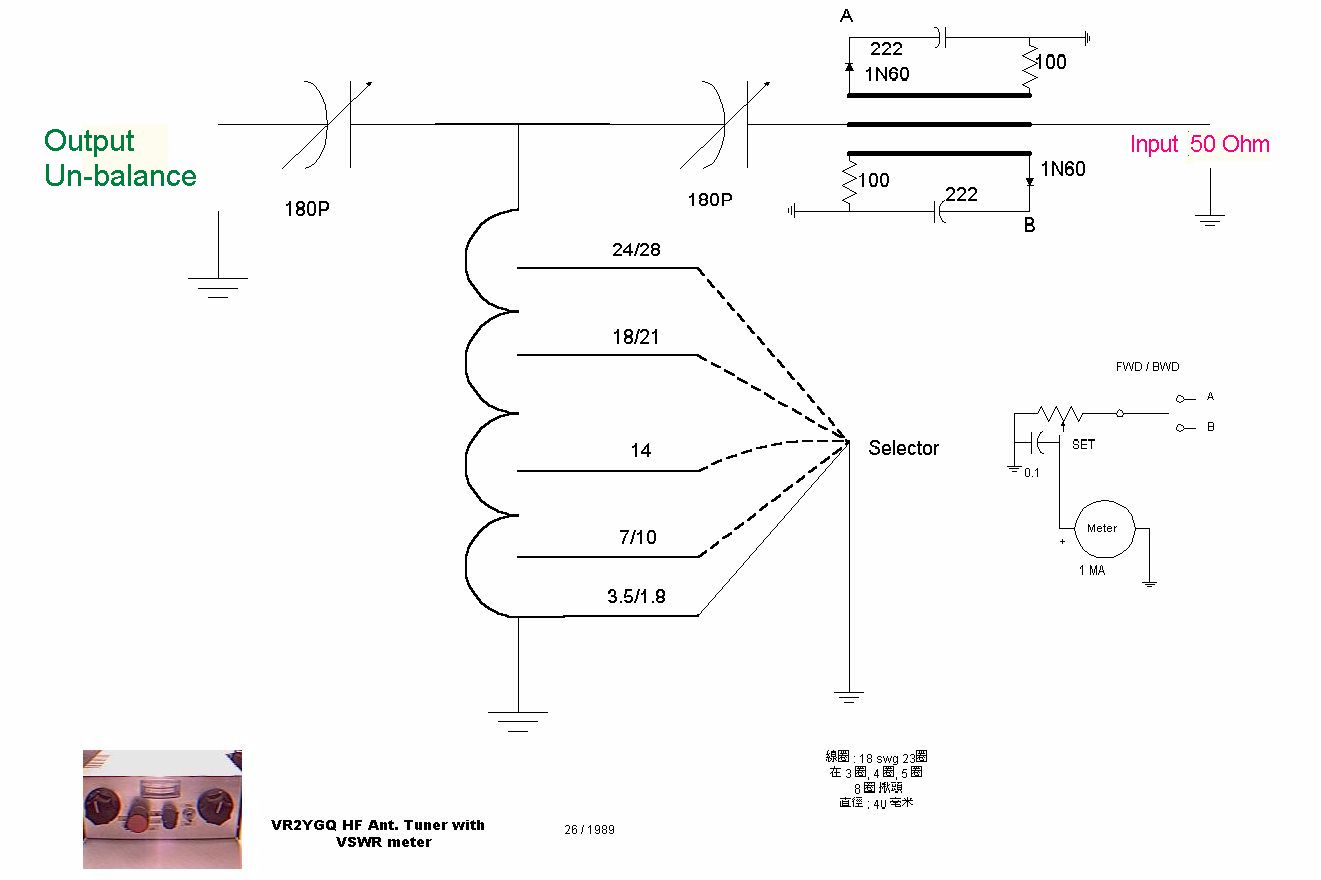

	高頻手動調諧器頻率 : 1.8 至 30 Mhz (Ham Band) 入射 : 100 W , 150 W peak 調度 : < 1.6:1 調阻 : 18 至 120 Ohm 不平衡形損失 : < 1.5 dB 線路 : 不平衡 - 不平衡 T 網路測定 : VSWR 正向反向頻檔交換 : 手動

修改電子作業	製作電子作業
香港業餘作業	Link的作業

	五十兆業餘頻道小功率發射增強器頻率 : 50 Mhz ( 50 ~ 52 Mhz ) 入射 : 1 W 出射 : 23 W 增益 : 13 dBW 模式 : Class AB 抑制度 : -50 dB 以下電力 : 13.8V +/- 10% 發射管 : 2SC1946A 接射交換 : 有電極保護 : 有高頻保護 : 無
	四百三十五兆頻道小功率發射增強器頻率 : 435 Mhz (Ham Band) 入射 : 1 W 出射 : 15 W 增益 : 11 dBW 模式 : Class C 抑制度 : -50 dB 以下電力 : 13.8V +/- 10% 發射管 : MRF614 接射交換 : 有電極保護 : 有高頻保護 : 無
	電池恆流充電器入電 : 13.8 V 出流 : 400mA
	簡易110.9Hz(香港頻道)副音產生器入電 : 4V 至 14V 入流 : < 10 mA 頻率 : 110.9 Hz 出力 : 10 mV
	高頻手動調諧器頻率 : 1.8 至 30 Mhz (Ham Band) 入射 : 100 W , 150 W peak 調度 : < 1.6:1 調阻 : 18 至 120 Ohm 不平衡形損失 : < 1.5 dB 線路 : 不平衡 - 不平衡 T 網路測定 : VSWR 正向反向頻檔交換 : 手動
