Grid
Locator -方格定位法Grid
Locator -方格定位法
話說, 差不多廿一年前(1980年)的一個4月, 在英國倫敦郊外的一個地方名叫 Maidenhead, 正在舉行 ITU
第一區(Region 1)會議時討論到如何以一個統一的方法給我等無線電操作員清楚來抄收某一正在通訊中的電台位置, 該次會議結果建議採用以 6 個字母 (前面兩個英文字母,中間兩個數字,再後面兩個英文字母)來作一精細之方格區域定位,
如此報讀便不易錯亂, 且可只需用任何一幅有經緯度的世界地圖便可很輕易表達你所在的位置。
其實, 香港在初中一二時期的地理課已經有閱讀地圖(Map Reading)的授課了。在
Map Reading 裡大家已經得知舊時的航海探險家早在百多年前在繪製地圖時已把地球上的圖面由北極至南極以通過倫敦的格林威治村連成一線為零度向東行半個球分成180個小等份,每一等份為一度,而通過這每一度垂直於赤道線連接著南北極而成的每一條線是為東經線。同樣地,
由格林威治村向西行另一半個球也分成另外180個小等份, 每一等份也同樣以通過這每一度垂直於赤道線連接著南北極而成的每一條線是為西經線。另外,
以赤道圓圈為起始, 以地球核心為中心點在地球面向北行每升高一度再劃一個圈是為北緯一度, 一直至北極共有九十度。同樣由赤道起向南行每一度是為南緯一度,
一直至南極亦都共有九十度。
大家明白了地球上的經緯線是如何劃分之後, 就讓我們一齊來看看 "方格定位Grid-Locator"是如何定義出來的吧。
每一個 Grid-Locator 都用六個字母代表著, 頭兩個是英文字母, 中間兩個是數目字, 最後兩個是英文字母, 例如教主在其網站內所標示的方格定位是 : OL72BM 每個字母的意義如下.....

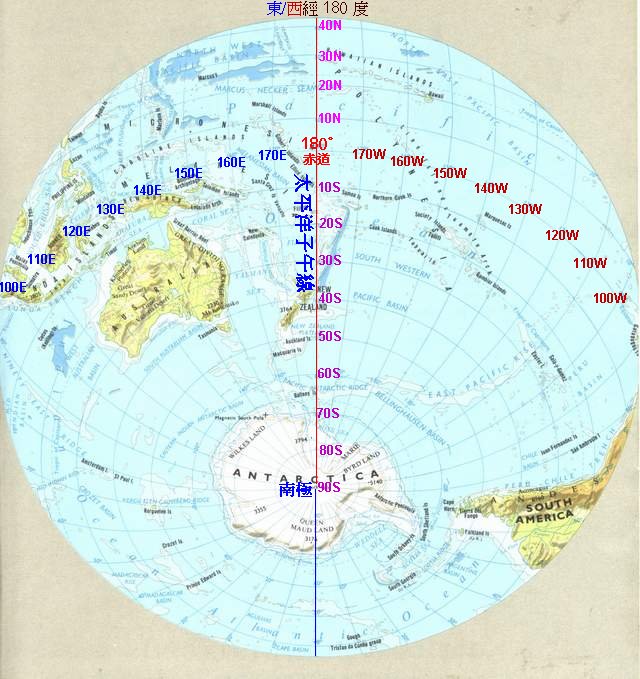

| 第一字母 | 自西經180°(即太平洋上的子午線)往東每行20°經度即由 A 至 R 中一字母代表(即 0-20=A 20-40=B 40-60=C 餘此類推) 舉例來說, 地圖上東經80°至100°是由子午線向東行了260°-280°, 依上述所推, 東經80°-100°所用的代表字母就是 N (註 : A 至 R 一共有18個字母, 合共可代表 360°,剛好環繞地球一周) |
| 第二字母 | 自南緯90°(即南極)往北每行10°緯度即由 A 至 R 中一字母代表(即 0-10=A 10-20=B 20-30=C 餘此類推) 舉例來說, 地圖上北緯 10°-20°是由南極向北行了100°-110°依上述所推, 北緯10°-20°所用的代表字母就是 K (註 : A 至 R 一共有18個字母, 合共可代表 180°,剛好由南極去到北極) |
| 第三字母 | 在第一個字母內所標示的經度中, 每一個字母的20°內以 0-9 數字代表,每 2°一數字,例如:東經114°-116°=7,116°-118°=8 |
| 第四字母 | 在第二個字母內所標示的緯度中, 每一個字母的10°內以 0-9 數字代表,每 1°一數字,例如:北緯20°-21°=0,21°-22°=1 |
| 第五字母 | 經度2°有60'x2°=120', 而這120'則以24個字母(A-X)代表, 每5'一個字母 |
| 第六字母 | 緯度1°亦有60', 這60'則以24個字母(A-X)代表, 每2'30"用一個字母, 剛好由 A-X 共24個字母, 。 |
地球赤道上環繞地球一周走一圈共 40075.04公里, 而這一圈分成360°,而每一°(度)有60', 於是每一分及每一秒在赤道上代表著的長度就由以下方程式計出來
|
40075.04KM÷360°=111.31955公里
|
|
111.31955公里÷60'=1.8553258公里=1855.3公尺
|
|
而每一分又有60秒, 於是每一秒就代表著 1855.3公尺÷60=30.92公尺
|
於是乎, 在赤道附近 (20°x10°)即頭兩個英文字母所代表著的每一方格大約就是1110公里(N/S)
x 2220公里(E/W) 之區域(即約東西兩千,南北壹千公里。)
第二組內第三及第四個數字就是經度2°及緯度1°, 即 110 x 220公里之範圍, 可大約說成是 100 x 200公里
第三組內第五及第六個英文字母大約是經度5'緯度2'30", 即 9.277公里x4.64公里之區域, 可大約說成是 10 x 5公里。 但要注意在緯度高的地區, 其南北間距之4.64公里一直維持不變, 但東西間距是會縮減的, 舉例來說....
| 於北緯25°的台北市, 東西就會減成8.41公里 | 於北緯35°的大阪減成7.61公里 |
| 於北緯45°的哈爾濱時減成6.57公里 | 於北緯55°就會減成5.33公里 而歐洲大約在50°於北緯其東西間距就變成約5.98公里 |
| 在美國的北緯約40°變成 7.12公里 |
至此, 如果知道兩個地點的 Grid-Locator 數字, 即可以畢氏定理算出兩地之大約距離, 例如 :
有一A點在東經121°30'30"北緯25°3'即 PL05SB。PL05東西約 201.55公里,南北約111.20公里。 PL05SA/PL05SB之東西寬
8.41公里,南北約4.61公里, 這等資料對U/VHF之 DX 距離計算非常有用,故做U/VHF DX時最好能得知 Grid Locator值。
至於如何把經緯線座標換算成 Grid-Locator 則請看如下例子 :
【例】VR2KP的 QTH 座標位於東經114度13分17秒,北緯22度21分40秒
,換算成 Grid 座標。
(A) {(114+13/60+17/3600)+180}
÷20≒14.71106944...............ヾ
(B) {(22+21/60+40/3600)+90}
÷10≒11.23611111.................ゝ
則Grid Locator為
第一字:ヾ之整數位從0算起,若為0則是A,1則是B,依此類推 → Ｏ
第二字:ゝ整數位從0算起,若為0則是A,1則是B,依此類推 → Ｌ
第三字:ヾ之小數點第一位即其十分位,則為第三位之阿拉伯數字 → ７
第四字:ゝ小數點第一位即其十分位,則為第四位之阿拉伯數字 → ２
第五字:把ヾ之百分位當整數之個位數,千分位後則成為小數點後之十、千、萬分位。然後其數值再乘以2.4,求出之值之整數位部分,從0算起,若為0則是A,1則是B,依此類推
→Ｃ
第六字:把ゝ之百分位當整數之個位數,千分位後則成為小數點後之十、千、萬分位。然後其數值再乘以2.4,求出之值之整數位部分,從0算起,若為0則是A,1則是B,依此類推
→Ｉ
經由此簡易的換算,亦可得知 ＶＲ２ＫＰ的Grid Locator為ＯＬ７２ＣＩ。
在得知 Grid-Locator 的換算原理後, 如果不欲以人手每次作如此瑣碎之換算, 則要多謝我們的一班在日本府中市的朋友JA1ZGO了。他們為我等一眾發燒友編寫了一個簡單的 cgi script 用來計算 Grid-Locator , 只要輸入所在位置的精確經緯度資料, 不消一秒鐘就能算出答案來了. 以下為本港各主要地區之經緯圖, 大家不妨試算一下。
|
地區名稱
|
北緯(度,分,秒)
|
東經(度,分,秒)
|
|
|
Ａ
|
屯門
|
22°23'50"
|
113°57'30"
|
|
Ｂ
|
大埔
|
22°27'10"
|
114°09'40"
|
|
Ｃ
|
打鼓嶺
|
22°32'20"
|
114°09'40"
|
|
Ｄ
|
元朗
|
22°26'50"
|
114°01'00"
|
|
Ｅ
|
沙田
|
22°23'00"
|
114°11'20"
|
|
Ｆ
|
荃灣
|
22°22'30"
|
114°07'00"
|
|
Ｇ
|
西貢
|
22°23'00"
|
114°16'10"
|
|
Ｈ
|
九龍
|
22°19'30"
|
114°10'00"
|
|
Ｉ
|
赤立角
|
22°18'40"
|
113°55'30"
|
|
Ｊ
|
南丫島
|
22°12'00"
|
114°07'20"
|
|
Ｋ
|
大澳
|
22°15'00"
|
113°51'10"
|
|
Ｌ
|
石澳
|
22°14'20"
|
114°14'50"
|
|
Ｍ
|
大浪灣
|
22°24'20"
|
114°22'30"
|
|
Ｎ
|
印洲塘
|
22°31'00"
|
114°16'50"
|

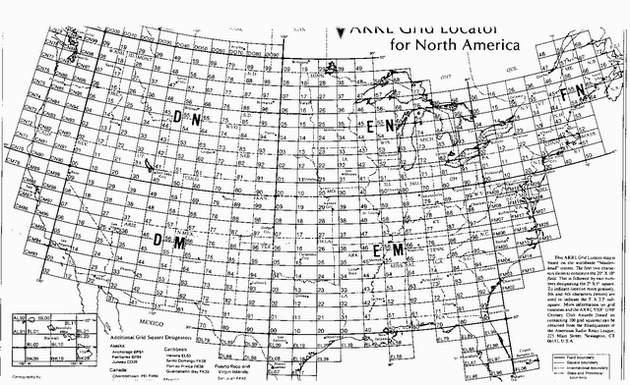

左圖為一幅以美國為本而繪製出來的 Grid-Locator
地圖, 圖中每一個方格就是 Grid-Locator 中前面頭四個字母所代表的區域了。香港首張屬於我們的 Grid-Locator 地圖已經由一位熱心無線電發燒友製作好並已即時電傳過來,
只需 click 一下便可進入 !
Grid Locator of Hong Kong
