漫談 SWR 與 傳輸線 by WellSee

第三章

傳輸線有一些很有趣的持性，例如當傳輸線長度為１／４或１／２（或其倍數）波長之時，把終端短路或開路都可以被視作為諧振線路，而其他非１／４或１／２倍數波長時更可以被視作電容及線圈而成為有容抗或感抗的元件，如將來有機會，我希望能向大家介紹一些很有趣的用途。

上文提及ＳＷＲ的形成是當負載阻抗跟傳輸線阻抗持性不匹配（ｍｉｓｍａｔｃｈ）。不配情況每下愈況的時候，反射回流的電能就更大。

舉例說：我們附上１００元去購買一件４０元的Ｔ恤，那我們得找回６０元。同樣道理，能量損失就如買衫的例子，反射回來的電能得被輸出的能量減去，所以最後得饋到天線上的能量（功率）就會被相對的減少。

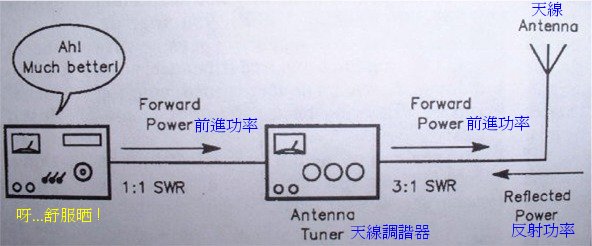

但是值得一提的是，如果傳輸線本身有ｍｉｓｍａｔｃｈ的話，加上天線匹配器（ＡＴＵ）在發射機的輸出端是等於魚目混珠，治標不治本。因為這樣做只是把Ｆｅｅｄｌｉｎｅ ｍｉｓｍａｔｃｈ從發射機的輸出端移到ＡＴＵ的輸出端吧了。要返射的始終沒有多少被削減，唯一分別是發射機所看見的是１：１而已。就如下圖：

在這情況下，發射機因為沒有『看到』高駐波—強大反射電能，所以會得以保著而不會被破壞。反射電能之所以會破壞發射機，主要原因是反射電能會逼發射機收回自已所出的，結果是強大電流流過發射功率管，令高熱產生而最後以燒坏而告終。

ＳＷＲ這個怪物其實是有數得計的，但是我答應過版主盡量不計數，所以在此得以精簡的講述一下。從很簡單的看法（當然也有從很複習的角度去看），ＳＷＲ是一個比值：

︱ＳＷＲ︳=Ｒ／Ｚ

Ｒ=純電路電阻
Ｚ=阻抗
ＳＷＲ是一個絕對值（非負數）

因為常見的ＳＷＲ比值都是寫成例如是５：１之類的，卻不是寫成１：５的。原因是因為Ｒ值通常都是不變的，但Ｚ是可以調整的。如果要獲得１：１之比值，便得要調較Ｚ。所以Ｒ值可以根本不知都可以。但在那裡調較Ｚ值呢？就是在天線的輸入點（亦即是饋電點—Ｆｅｅｄｐｏｉｎｔ），而不是在ＡＴＵ處調較的。

所以要看清整個天線架設，一定要先在Ｆｅｅｄｐｏｉｎｔ上量度天線本体之ＳＷＲ，調較好後才接上傳輸線，之後才走到發射機旁量度工作點的駐波（註：不要用ＡＴＵ）。觀察和對比這兩個讀數才可下任何定論。
