L' antenne DISCONE ( Pour scanner )

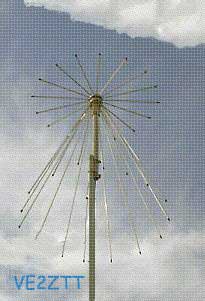

Discone commerciale

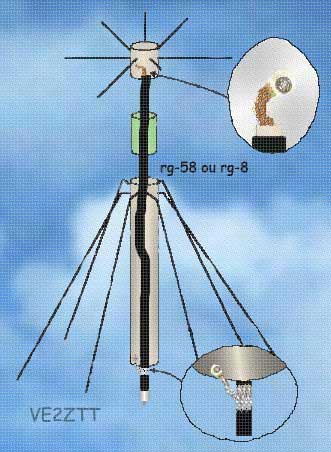

UN PROJET D'ANTENNE DISCONE Si vous ne connaissez pas ce type d'antenne , c'est normal parce qu'elle n'est pas connue. Elle n'est pas non plus très populaire en haute fréquence ou même de VHF, mais elle est employée couramment comme antenne de base pour des services de secours (la police, le feu, ambulance). Sa renommée est dû à la très large gamme de fréquence quelle couvre. Une discone conçu pour couvrir 144 mégahertz peut facilement couvrir jusqu'à 1296 mégahertz. L'impédance au point d'alimentation est de 50 ohms non balancé. Elle est verticalement polarisée, omnidirectionnelle et on peut la comparer à une antenne ground plane à bande très très large. Cette antenne n'est pas très bonne pour les signaux faibles (dx ), mais elle est la meilleure antenne pour faire de l'écoute avec un balayeur d'onde (scanner ). Comme son nom l'indique, cette antenne est constituée d'un disque qui est orienté horizontalement. Le disque est alimenté par le conducteur (centre ) du câble coaxial. Immédiatement au-dessous du disque, on trouve le cône qui est relié au blindage tressé du câble coaxial. Le disque est centré au-dessus de l'apex du cône. La taille oblique du cône est égale à la longueur de 1/4 de longueur d'onde dans le libre espace. Si vous prenez une section transversale verticale par le centre du cône, la section formera une triangle isocèle avec cône. Tous les côtés du triangle sont égaux. Chaque angle est de 60 degrés. La ligne d'alimentation qui monte verticalement forme un angle de 30 deg. avec la surface du disque. Ok, assez de géométrie. Nous pouvons également simplifier la construction en simulant le disque et le cône avec une armature de fils électriques. L'antenne discone que j'ai construite a été construite avec des fils d'acier #12 . La taille oblique du cône était de 76 cm et la conception finale a pris huit fils pour simuler le cône et huit fils pour simuler le disque. Le diamètre du disque de 51.5 cm. Puisque cette discone en particulier a été taillée pour une fréquence d'environ 100 mégahertz, aucunes de ces dimensions étaient critiques. De bons résultats ont été obtenus sur 2 mètres. J ‘ai posé l'antenne sur le plancher et j'ai obtenu TOS de 1.1 à 1 tout à travers la bande de 2 mètres. C'était avec huit fils chacun pour le disque et le cône. Avec six fils chacun, le TOS était 1.2 à 1. Avec quatre fils j'ai obtenu un TOS de 1.4 à 1. Avec deux fils j'ai obtenu un TOS de 2.5 à 1. Cet essai a été seulement fait sur 2 mètres. La structure entière est soutenu par l'apex du cône, tout le poids est soutenu par le mât .La construction finale a progressé comme suit. |

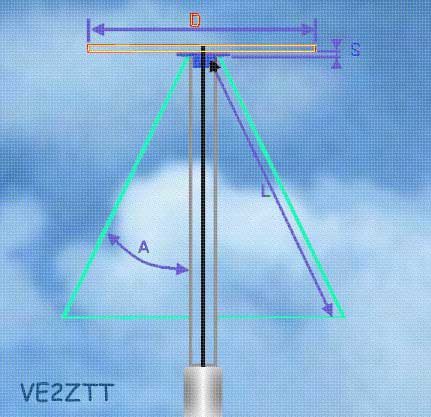

Pour une discone couvrant de 100 mhz à 1300 mhz
D ( DISC ) = 5102/F = 51.5 cm L ( CÔNE ) = 7505/F = 76 cm ANGLE = 60 DEG. total (A = 30 x 2 ) S ( ESPACEMENT ) = 2.5 mm ( 20% du diamètre du câble coaxial ) |
J'ai préféré des tuyaux et des tiges d'aluminium
et j'ai fileté les tiges directement.
( On en trouve facilement dans les grands magasins de rénovations ou ferronneries )
JE VOUS LAISSE LE CÔTÉ CONSTRUCTION MÉCANIQUE ET
JE SUIS PERSUADÉ QUE VOTRE INGÉNIOSITÉ ET VOTRE ADRESSE
PERSONNELLE AINSI QUE LES DÉTAILS FOURNIS SUR CE SITE
ABOUTIRONT À UNE ANTENNE DISCONE SANS PAREILLE.
VE2ZTT
