ANTENNE    V-POLE

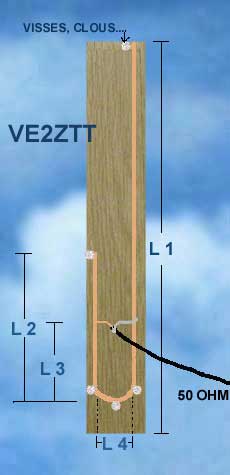

Tout que vous avez besoin c'est de cinq petits clous ou visses et d' une planche de bois. Fixer un clou dans le bois au dessus de L1. Fixer les autre positions de la même façon. Maintenant, prendre une longueur du fil de cuivre : le tordre autour de la visse en  L1 et faire la même chose mais seulement un tour complet autour de chacune des autres visses ( ou clous ). L'espacement  et toutes autres dimensions sont données par le calculateur java ci-dessous. NOTER que les dimensions sont ajustées en tenant compte de l'expérience et ne devraient pas nécessiter d' autre ajustements Les valeurs ont été établies de façon à refléter la réalité. Des modèles de cette antenne ont été construits pour 50MHz,145MHz et 446MHz.et aucuns ajustement n'a été nécessaire. Le T.O.S était bien au dessous de 2:1 pour tous les modèles.


Fréquence (MHz)
3/4 lamda (mm) (L1)
1/4-lamda (mm) (L2)
Alimentation (mm) (L3)
Espacement (mm) (L4)
Longueur totale de fil (mm)
