J-POLE ( SUITE )

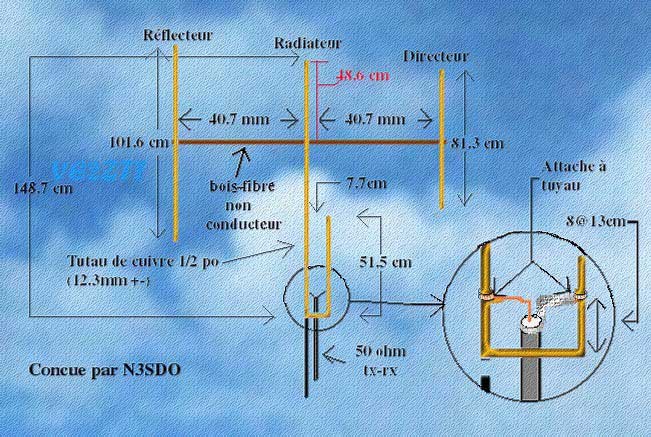

* VOICI UNE VARIANTE TRÈS PERFORMANTE ET PRESQUE
AUSSI FACILE À FAIRE: LE J-BEAM CONÇU PAR N3SDO
Cette antenne, bien qu'elle conserve son coté omnidirectionnel
donne un faisceau presque équivalent à une yagi 3 éléments
OPTIONNEL Quelque soit l'antenne vous ayez choisie, si elle est alimentée avec du câble coaxial, vous devriez employer un transformateur symétrique en bobine. Ceci empêchera la ligne d'alimentation de l'antenne de faire partie intégrante de l'antenne, ce qui peut causer toutes sortes de problèmes. Il y a plusieurs sortes de transfo mais je favorise un transformateur symétrique à noyau d'air fait de câble coaxial essentiellement, un transformateur symétrique en bobine sert à séparer votre antenne de la ligne d'alimentation. Si votre ligne d'alimentation est un câble coaxial vous ne voulez pas qu'il fasse partie de votre antenne. Vous voulez pouvoir fournir toute votre puissance au radiateur. c.-à-d. « l'antenne ». Un transformateur symétrique de bobine fait ceci admirablement. |
