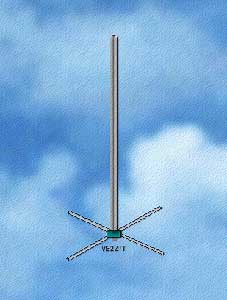

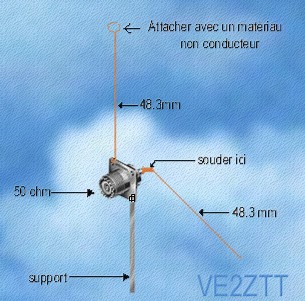

Une antenne de type" ground plane" est caractérisée par un élément vertical que l'on appelle radiateur

    qui est complètement isolé. Ce radiateur est centré entre 4 éléments placés à l'horizontal. Ces 4 éléments sont

appelés radials et ils s'étendent à partir de la base de l'antenne vers l'extérieur en les espaçant également de 90 degrés    .

Bien que plusieurs facteurs peuvent influencer ces longueurs( type de matériel, diamètre du conducteur etc.)

 je vous suggère de toujours couper vos éléments 5mm plus longs et de les rajuster après ..J'ai fabriqué

 beaucoup de ces antennes et elle donnent de bonnes performances. Vous pouvez trouver

un analyseur d' antenne ( s.w. meter) facilement.













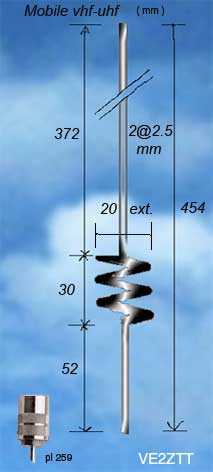

( Vous pouvez couper les radials en 3 pour vhf et uhf )
