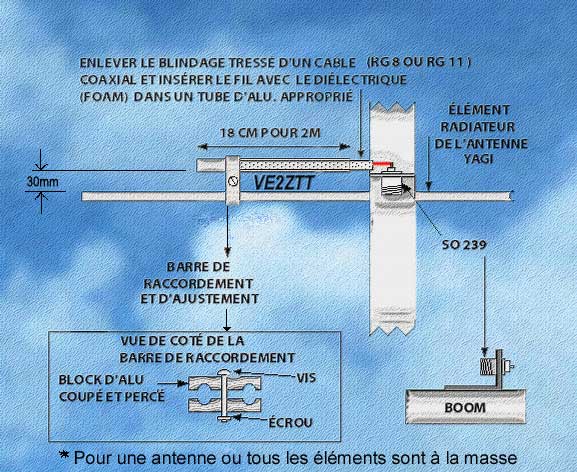

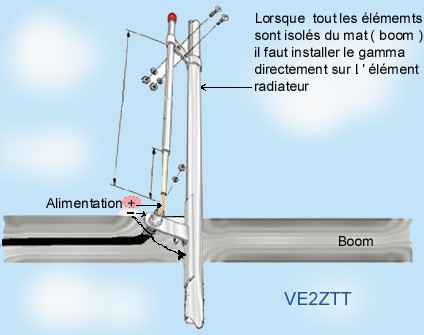

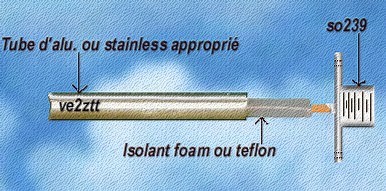

GAMMA MATCH POUR YAGI @ 146 MHZ
GAMMA POUR 444 MHZ

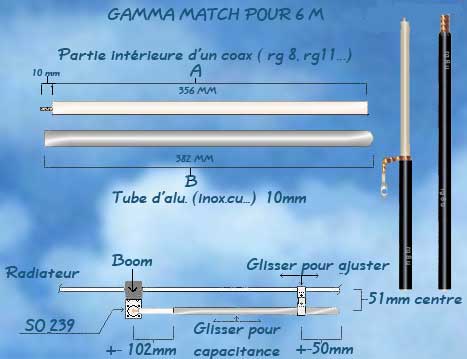

Gamma pour yagi 6 mètres
Quelque pré- dimensions de gammas qui sont très près de la réalité 40 M : 180 cm long 20 cm séparation |
Analogie d' une ligne d'alimentation disparate. Si une vague mécanique était induite dans une extrémité d'une corde infinie de longueur, la vague se propagerait à partir de l'extrémité de l'envoie jusqu'à l'infini et ne retournerait jamais. Cependant, imaginer ce qui se produirait si à l' autre bout d'une corde d'une longueur définie, par exemple une corde de 15 mètres, était attaché à un objet plein, tel un grand tronc d'arbre, et qu'une vague mécanique était induite dans l'autre extrémité en la fouettant en haut et en bas sinusoïdalement. Les vagues mécaniques se propageraient jusqu'à l'autre bout, jusqu'à ce qu'elles aient atteint le tronc d'arbre. Si le tronc d'arbre avait la même impédance mécanique que la corde, il se déplacerait en haut et en bas avec la corde et aucune énergie ne serait reflétée. Cependant, il est beaucoup plus difficile de déplacer un grand tronc d'arbre que de déplacer la corde et on a donc une impédance mécanique différente. La disparité d'impédance causerait des vagues se propageant en sens inverse de la corde pour se refléter en arrière vers l'extrémité de envoi, juste comme les vagues électriques se reflètent en arrière d'une ligne de transmission radio en disparité d'impédance. Il faut donc balancer l'impédance du transmetteur( normalement 50 ou 75 ohm ) avec la ligne (câble coaxial....) et avec l'antenne ( avec des bobines, gamma match, baluns, tuners etc.) VE2ZTT |
