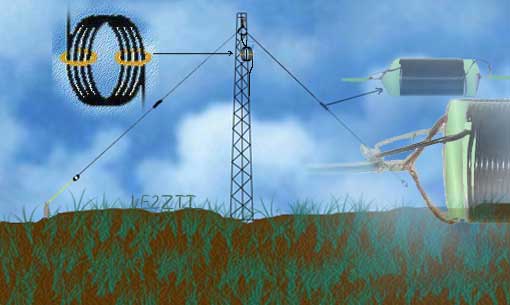

Antenne *doublet V inversé ( 80 m @ 3.780 )
VERSION COURTE ( POUR ESPACE RESTREINT )
Elle mesure 1/2 de la longueur normale pour un V inversé.
* L' antenne V inversé est l'antenne la plus utilisée par les amateurs pour les fréquences de 160, 80 et 40m
Longueur totale : 18.40 m
Longueur de chaque jambe : 9.20 m ( incluant les bobines +- 10cm )
Hauteur centrale : Entre 1/4 et 1/2 longueur d'onde
Fils pour antenne ( fil # 12 )
BOBINES
Tubes de p.v.c de 5 cm. de diamètre et d'environ 10 cm long.
Les bobines vont au centre de chaque jambe
Fils pour bobines ( fil # 18 ) et faire entre 38 et 42 tours ( 40 t. = 3.780 mhz )
DÉTAILS
La fréquence de résonance est 3.780 mhz ( ajuster par la longueur des fils )
Alimenter avec du câble coaxial de 50 ohm
Bien imperméabiliser les bobines
Le pied des jambes doit être à au moins 2 m de hauteur ( afin d'éviter des brûlures )
L'apex de l'angle devrait se situer entre 70 et 120 degrés .
Plus bas et les 2 jambes deviennent parallèles, plus haute que 120 deg. elles deviennent un dipôle
|
À une demie onde au-dessus de la terre, un dipôle résonnant simple surpassera de manière significative la 1/4 ou 5/8 verticale mieux installée. À ¼ d’onde au-dessus de la terre, le dipôle résonnant simple surpassera une antenne verticale ¼ d’onde pour NVI ou les communications locales. L’antenne verticale, si bien installée sur une structure de sol décente ( incluant des radial....), surpassera le dipôle pour les angles de rayonnement de moins de 30 degrés. Même une antenne verticale raccourcie, bien installé, surpassera un dipôle monté en ce qui concerne les angles de rayonnement en-dessous de 30 degrés. Mais à une hauteur centrale de ¼ d’onde ( au support central ) le V inversé est un bon compromis entre une une antenne ¼ d’onde vertical et un dipôle résonnant horizontal. pour des communications locales de NVI. Le V inversé, de par sa nature, inclut le plus mauvais de toutes les situations mais demeure tout de même très utile si la partie centrale est maintenue entre 1/4 et 1/2 longueur d’onde de hauteur. |
