Dipôle VHF UHF
Disposition omni 6.2 dbd Pas de balun lorsque couplés Dipôle en cuivre

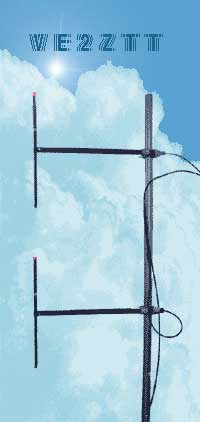

| Dipôle simple pour
vhf-uhf. Bien que facile à construire et pas compliquée cette antenne
donnera un bon rendement mais elle prendra tout son sens lorsque vous
l'accouplerez avec un autre dipôle semblable ( stacking ), une au
dessus de l'autre ce qui vous donnera environ 6 dbi et plus vous en
accouplerez, plus vous aurez de gain . Pour un bon couplage, les dipôle
doivent être parfaitement identiques
Lorsque vous en avez 4 de couplés, le gain est de près de 11 dbi en omni ce qui en fait ( pour moi ) la meilleure antenne omni ( toutes les antennes omni confondues ) VE2ZTT |
On voit ci-haut, les 4 dipôles couplés de mon ami VE2EFL

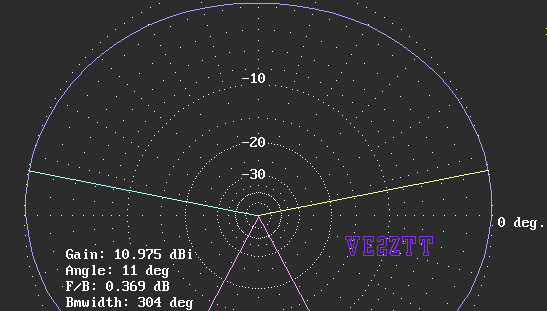

La position aligné donne 11 dbi
* Distance de couplage ( stacking ) centre à centre: 143 cm
| Le rayonnement étant horizontal,
on comprendra qu'il ne faut pas installer cette antenne en trop haute
altitude. Elle sert habituellement pour les répéteurs vhf-uhf et
devrait être installée sur une colline d'au plus 300 mètres plus
haute que la région à couvrir.
N.B. On peut même donner un angle de radiation descendant en causant des retard progressifs directement sur le harnais de couplage. |

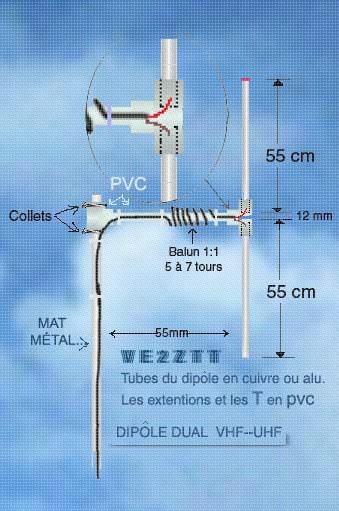

Pour calculer la longueur de votre dipôle
|
|
