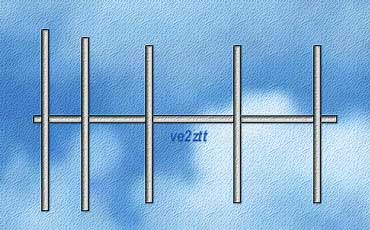

Voici une façon rapide pour calculer les dimensions d'une yagi
qui, même si cette antenne ne donne pas un rendement maximum,
elle saura vous donner un rendement plus qu'acceptable.
Une bonne façon pour installer les éléments d' une yagi sur un boom Tuyau de pvc ( que l'on trouve facilement dans les quincailleries ) usiné à la lime
L'importance de la hauteur d'une antenne!
|
Entrer la fréquence désirée puis
cliquer sur Calcul
Vous pouvez additionner des directeurs en gardant le même espacement et
en soustrayant 10% du dernier directeur.
|
Calculer votre yagi vhf ou uhf à plusieurs élémentsOn recommande que le diamètre des éléments soit limité entre 0.001 et 0.02 longueur d'onde. À 146.000 mhz, c'est de 2.053 millimètres à 12.3 millimètres. L'idée ici est de maintenir le diamètre petit par rapport à la longueur des éléments. Ainsi, à mesure que la fréquence augmente, le diamètre utile de l' élément diminue.Il est recommandé de couper les éléments un peu plus longs ( soit 5mm ) et de vérifier le tos à 144 puis à 148 mhz. Si le tos est bas à 144 vous devrez couper graduellement pour atteindre un tos raisonnable de 1.5 max.à 146. Si le tos est bas à 148 mhz il faut allonger les éléments H... ! pas facile. Même procédure pour uhf oû de 2 à 8mm est suffisant.
|
*
La dégression de la longueur des directeurs d'un
Yagi permet d'élargir la bande passante. Une longueur unique permet donc
de favoriser une étroitesse de la bande à transmettre.
*Puisqu'il serait téméraire d'ajuster une yagi en haut d'une tour, il est préférable de l'ajuster au sol en la dirigeant vers le ciel avec un angle de 90' par rapport à l'horizon en s'assurant qu'il n'y a pas d'objets métallique à au moins 1 l et que le réflecteur ne touche pas le sol . |
