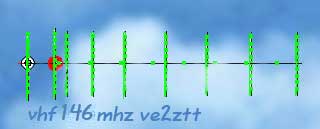

YAGI  9  ÉLÉMENTS   146 mhz



                                                                               Conçue par : DL6WU.

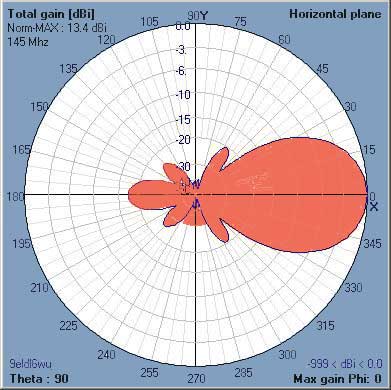

                                                                                                          Gain: 13,4 dBi ( 11,3 dBd)

                                                                                                          Rapport Avant/arrière: 18 dB

                                                                                                          Impédance: 50 Ω

                                                                                                          Longueur boom: 3,7 m

                  ** Dans cette antenne tous les éléments sont à la masse ( en contact direct avec le boom et le

                       dipôle est alimenté par un gamma match.



    ÉLÉMENTS  POSITIONS mm   LONGUEURS mm
 RÉFLECTEUR                 0            1013
 DIPÔLE             301.3            975
 DIRECTEUR 1             464.6            925
 DIRECTEUR 2             836.7            915
 DIRECTEUR 3             1283.2            902
 DIRECTEUR 4             1804.2            892
 DIRECTEUR 5             2385.2            886.5
 DIRECTEUR 6             3009            881.5
 DIRECTEUR 7             3665.2            876
    ÉLÉMENTS   DIAM. 6 mm      Tubes d'alu.
