La radiogoniométrie VHF élémentaire
Théorie sur la propagation des ondes

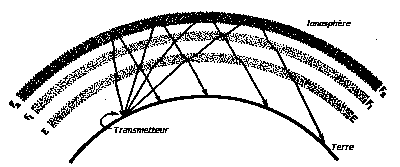

Pour les besoins de l'énoncé nous nous limiterons à discuter des bandes radio au dessus de 100 Mhz car plus bas en fréquence, on rencontre des phénomènes de propagation ionosphérique qui sont plus difficiles à quantifier en radiogoniométrie
Commençons par le cas le plus simple:

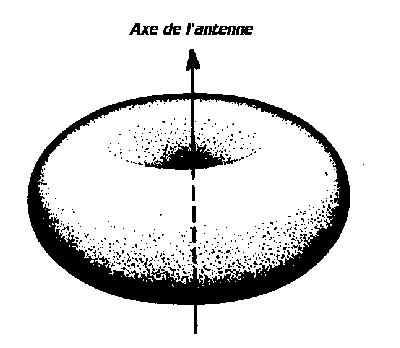

Une source de signal dans des champs plane; la plus belle exemple est une quart d'onde émettant dans un espace libre de toutes obstacles.
Intensité du signal
Pour une source ayant une puissance donnée et à une distance donnée, nous donne un signal fixe, par contre l'intensité de ce signal diminue avec le carré de la distance. Donc si on a un signal de 100 microvolts pour une distance donnée, on aurait alors 25 microvolts à deux fois cette distance et ainsi de suite. Nous reviendrons sur la façon de mesurer ces intensités de signal avec les appareils de réception
Phénomène de réflexions

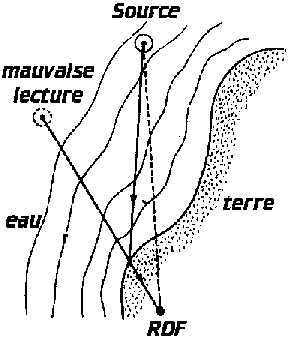

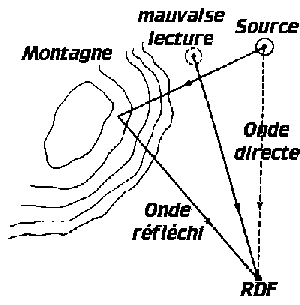

Une source de signal dans une ville avec des obstacles ou dans une région montagneuse ainsi qu'aux abords de cours d'eau peuvent causer le phénomène de réflexion qui peuvent se manifester de différentes façon: addition, soustraction, différenciation et déphasage du signal. De façon pratique, si une réflexion se produit il y aura une erreur dans la lecture de l'intensité du signal et dans la direction du signal comme le démontre les figures suivantes:
On peut minimiser ses effets en prenant de l'altitude pour prendre nos lectures, ceci a été démontré de façon expérimental. L'explication de cette façon de faire pourrait être le fait que les réflexions ont tendances à se produire à la même altitude dans la majorité des cas, l'autre explication est que plus nous sommes dégagés, moins de chances d'avoir de réflexions causés par des obstacles à la même altitude. Ceci s’applique dans le cas d’une polarisation vertical des signaux et peut varier avec la polarisation!!!
