La radiogoniométrie VHF élémentaire
Système de DF (direction finder ou autrement "rose des vents" à Doppler Shift)
Ce système de radio détection se sert d’une différenciation de phase, un peu comme l’antenne à " switching " électronique mais de façon automatique, avec les comparaisons de phase de signal on obtient la direction de la source affiché en concordance avec la rotation virtuelle qui est provoqué par les commutations d’antennes très rapide.
Comme vous pouvez le voir, il existe des modèles " fabrication maison " de ces unités et des modèles de fabrication commerciale.

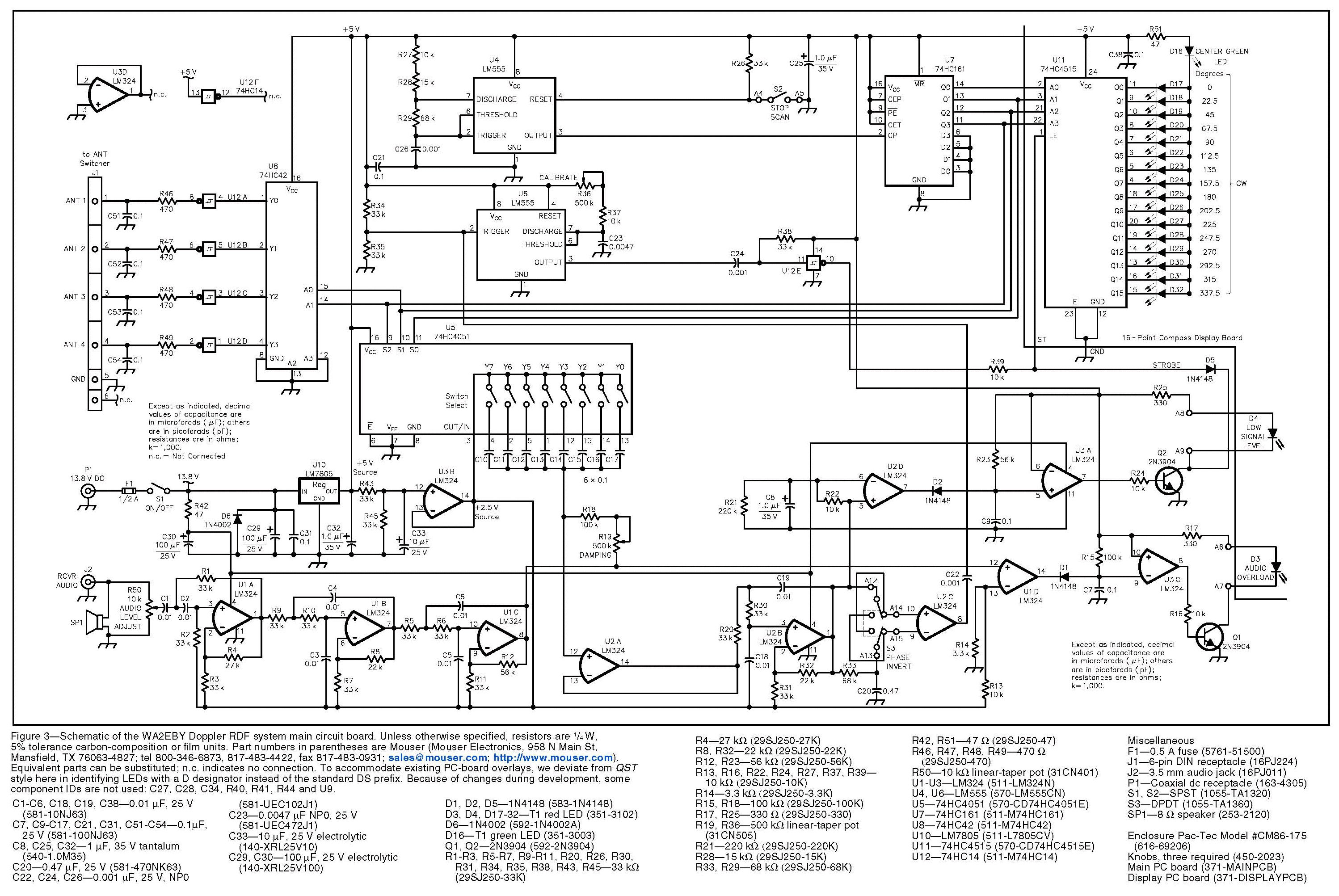

Pour ceux qui voudrait s’en monter un, voici les plans du modèle que VE2FQH utilise, cliquez sur l'image pour la version imprimable!
Bonne Chance!!!
Attention : Ne jamais transmettre dans ce système de RDF, car il va en résulter une destruction des composantes de switching!!!
