Installation :

Tout d'abord, dénuder le fil sur 5/16 pouce. Faire attention de ne pas briser de brins..

Il y a deux façons d'installer les contacts sur le fil, soit de les sertir ou de les souder. Le fabriquant recommande la sertissage, mais la sertisseuse spécifique est dispendieuse, plus de 75$ cdn, car on doit conserver la forme du contact si on veut qu'il puisse s'insérer dans le réceptacle.

Pour cette raison, je soude mes contact et j'expliquerai seulement cette façon de procéder.

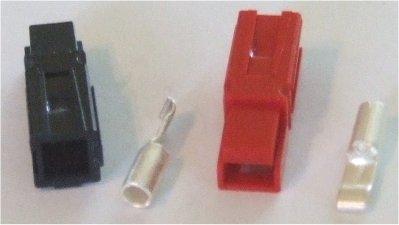

Insérer le contact sur la partie dénudée du fil. La languette doit rester vers le haut afin que la soudure ou la résine ne coule pas sur la partie sensible du contact (languette)

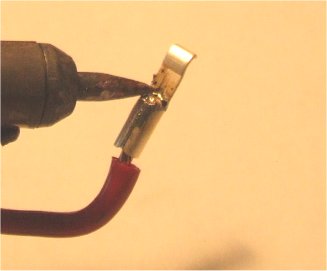

Pour procéder à la soudure, appuyer le fer à souder sur le corps du contact et faire couler la soudure à l'intérieur du corps du contact. Encore une fois, faire attention qu'il n'y ait pas de soudure ou de la résine sur la languette. Il ne doit pas y avoir non plus de soudure à l'extérieur du corps du contact, sinon il ne pourra pas s'insérer dans le réceptacle.

Lorsque vos contacts sont installés au bout des fils, il vous reste à les insérer dans les réceptacles

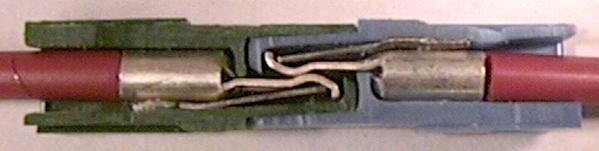

Insérer le contact et le fil à l'arrière du réceptacle. Positionner le contact de façon à ce que la languette puisse clipper sur le ressort du réceptacle. Regarger les photos, dont les vues en coupe. Poussez sur le fil jusqu'à ce que vous entendiez un clic caractéristique, la languette se positionnant sur le ressort.
Attention: le bout du contact doit franchir le barrière à l'intérieur du réceptacle.
Tirer sur le fil doucement pour bien s'assurer que le tout est bien engagé.
Si la calibre du fil est trop petit et flexible pour permettre de pousser le contact en position, vous pouvez utiliser un petit tourne-vis pour aller pousser directement sur le contact.

Pour former une paire de connecteur, regarder les connecteurs de face, les contacts vers le haut, la lettre "A" doit être à l'endroit. Insérer les connecteurs dans les glissières présentes sur les faces des réceptacles et les glisser l'un contre l'autre. Le réceptacle rouge (RED) doit être à droite (RIGHT).

Un trou est présent entre les deux connecteurs pour insérer une goupille "Roller Pin" afin de les fixer ensemble. Personnellement, je n'utilise pas de goupille, je les laisse plutôt tel quel. Une autre solution, pour éviter d'acheter des goupilles, serait d'utiliser une goutte de colle "Krazy Glue".
