Всем известно, что на НЧ диапазонах уровень шумов очень велик, что, в основном, затрудняет принимать слабые сигналы DX. Для этих целей, широко применяется, хорошо зарекомендовавшая себя антенна Бевериджа(АБ). Эта антенна за счет малой высоты подвеса(1.5 - 3 метра), почти не принимает шумы местного характера. Ко всему, она имеет направленную диаграмму, позволяющую ей принимать очень слабые сигналы.

АБ требует для установки очень много свободного места, которое не всегда имеется в распоряжении радиолюбителя. Как же быть в этом случае?

Радиолюбитель FO0AAA, использует вариант приемной антенны для 1.8 МГц. На рисунке показан вид этой антенны

Антенна представляет собой треугольник, в одну вершину которого включен безиндукционный резистор 950 Ом, мощностью 1.5-2 Ватта,  а в другую - согласующий трансформатор с коэффициентом 1:12, для согласования кабеля с импедансом антенны. Трансформатор, выполняется на НЧ кольце 20 мм(не критично). Обмотки наматываются раздельно, не скрученным проводом, поскольку здесь важно получить минимальную паразитную емкость между обмотками.  Отношение витков обмоток 1/3.5. Для кольца, проницаемостью 10000, первичная обмотка может содержать 8 витков, а вторичная в3.5 раза больше. Провод лучше изолированный, диаметром 0,2-0,3 мм(не критично) который надо зафиксировать на кольце изолентой. Кабель к приемнику - 75 Ом.

Какие же диаграммы имеет эта антенна? Вот что показывает EZNEC-3.

Усиление антенны -34.3 dbi, что потребует применения УВЧ на входе приемника с усилением 10-15 db.

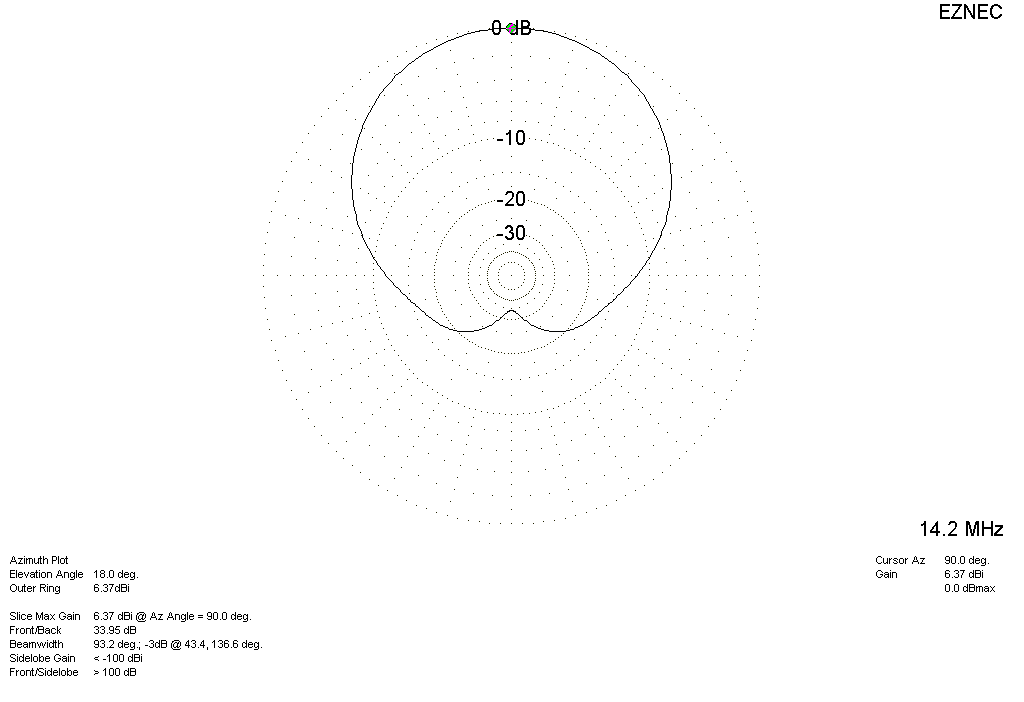

По азимуту диаграмма очень хорошая. Типичная кардиоида.

Антенна имеет направленность диаграммы в сторону резистора.

Нижняя сторона рамки располагается на высоте 1 метр от земли. Вершина будет в этом случае на высоте примерно 6метров.

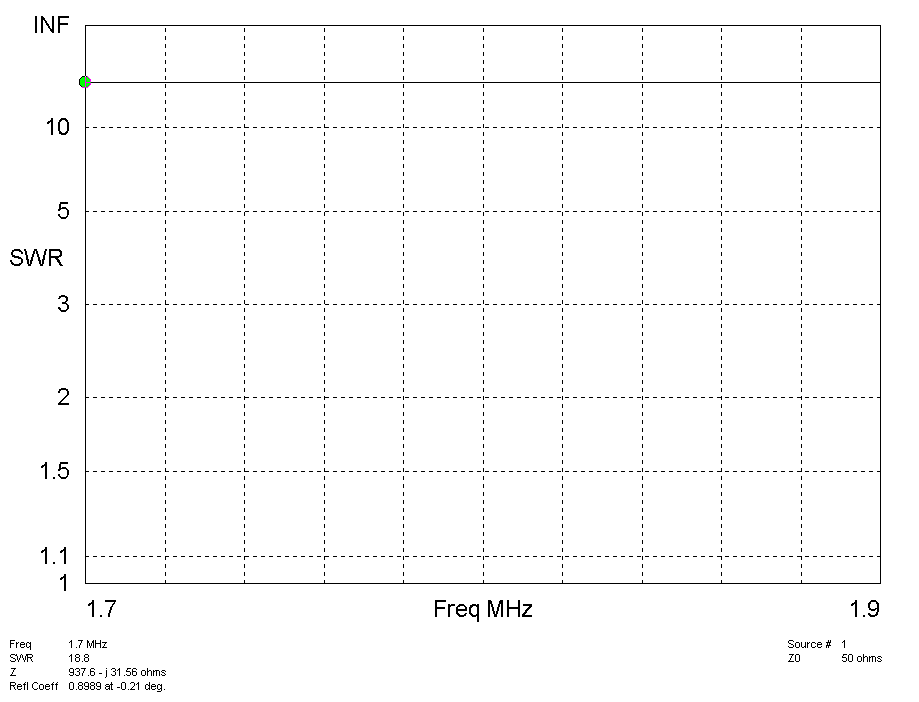

Импеданс антенны показан на следующем рисунке. Он постоянен во всей полосе диапазона 160 метров.

Эта антенна была разработана ON4UN для FO0AAA.
Антенну легко вращать, изменяя ее направление приема. Эта антенна является очень хорошей альтернативой АБ.
