Всем хорошо известна антенна IV, но для ее установки, требуется высокая точка, в которой закрепляется вершина IV. Но как быть, если, к примеру, вы проживаете на 3 этаже многоэтажного дома.

На мой взгляд, здесь может найти применение вариант перевернутого IV. Схема такой антенны показана на рисунке 3.1.13.

Размеры даны для диапазона 14 МГц

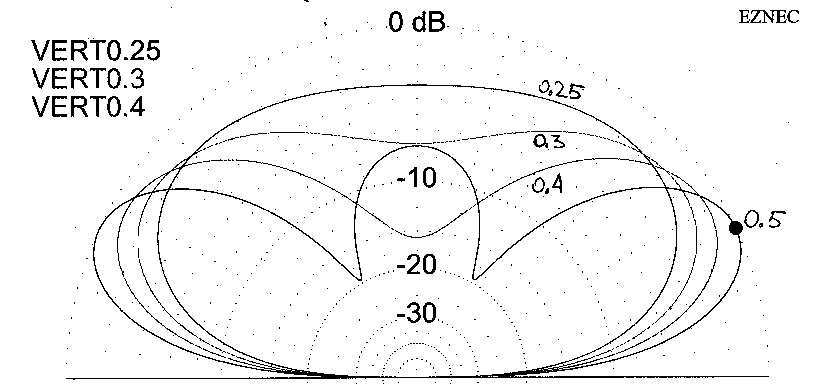

Давайте посмотрим, на что же способна такая антенна. Даны диаграммы в функции от высоты точки питания над землей.

Из графика видно, что наилучшей высотой подвеса является высота 0,4 лямбды или для 14 МГц - 8,6 метра.

График на рисунке 3.1.5 показывает импеданс антенны. Из него видно, что лучше антенну питать кабелем 50 Ом. Полоса пропускания по уровню КСВ=2, будет более чем 400кГц.

Угол, при вершине, следует выполнять, не менее 120. Питать ее, лучше, при помощи 50 кабеля. Требования к конструкции, такие же как и обычно, для всех дипольных антенн, и особенностей не имеют. Концы этой антенны, до 30%, можно сгибать в разные стороны, что не оказывает особого влияния на характеристики антенны. Настройка антенны - обычная:

минимум КСВ на рабочей частоте.
