Вниманию предлагается проект 2 -х элементного вертикала, с переключаемой диаграммой направленности длядиапазона 7 МГц. Схема проекта - на рисунке 4.6.1.

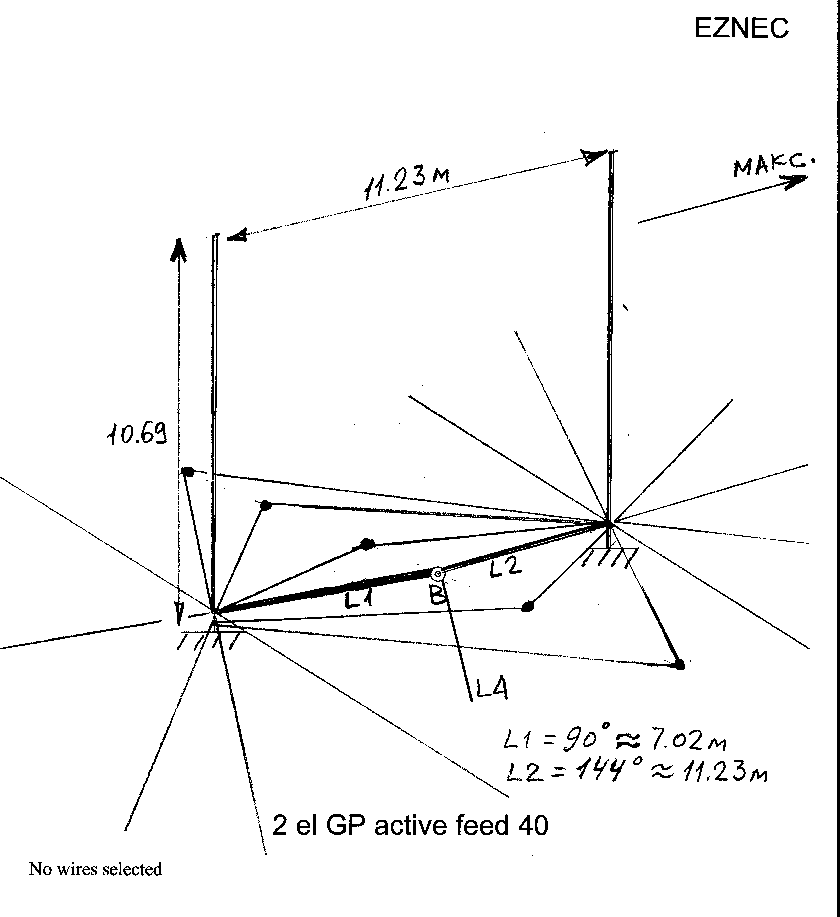

На Рис. 4.6.1, показана схема проекта. Два вертикала, с объединенной системой радиалов, питаются активно, посредством линий 50 Ом L1 и L2, строго определенной длины, которые подключены к коробке В. Диаметр дюралиевых труб, из которых выполнена антенна - 50 мм. Высота установки от земли - 0.2 метра. Система радиалов объединена так, как показано на Рис.4.5.1. Длина всех радиалов - 0.25 лямбды, все они выполнены из провода 1 - 1.5 мм. Этот способ, позволяет выровнять разность потенциалов между радиалами.
Какие же диаграммы имеет антенна?
На Рис.4.6.2, показана диаграмма излучения антенны. Усиление такой антенны - 3,39 dbi, а ширина лепестка -41,3 градуса. Отношение вперед-назад - 16,21 dbi, или примерно 2,5 балла. Угол излучения - 25 градусов.

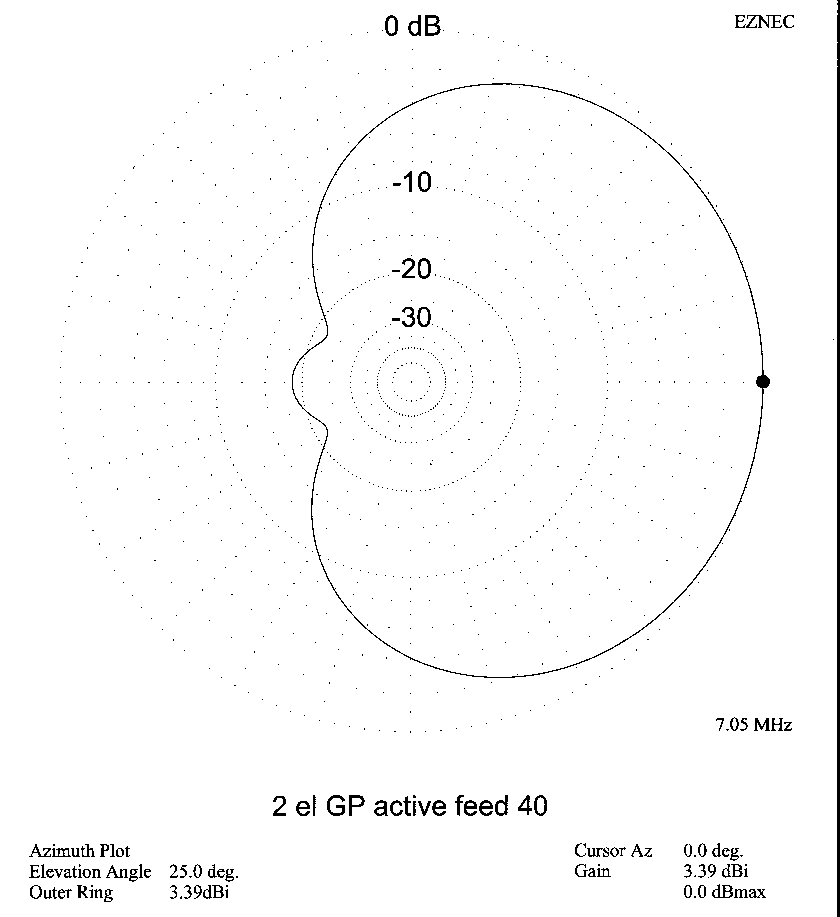

На Рис.4.6.3, показана азимутальная диаграмма. Ширина диаграммы - 163,4 градуса, отношение вперед-вбок 18,51 dbi, или 3 балла.

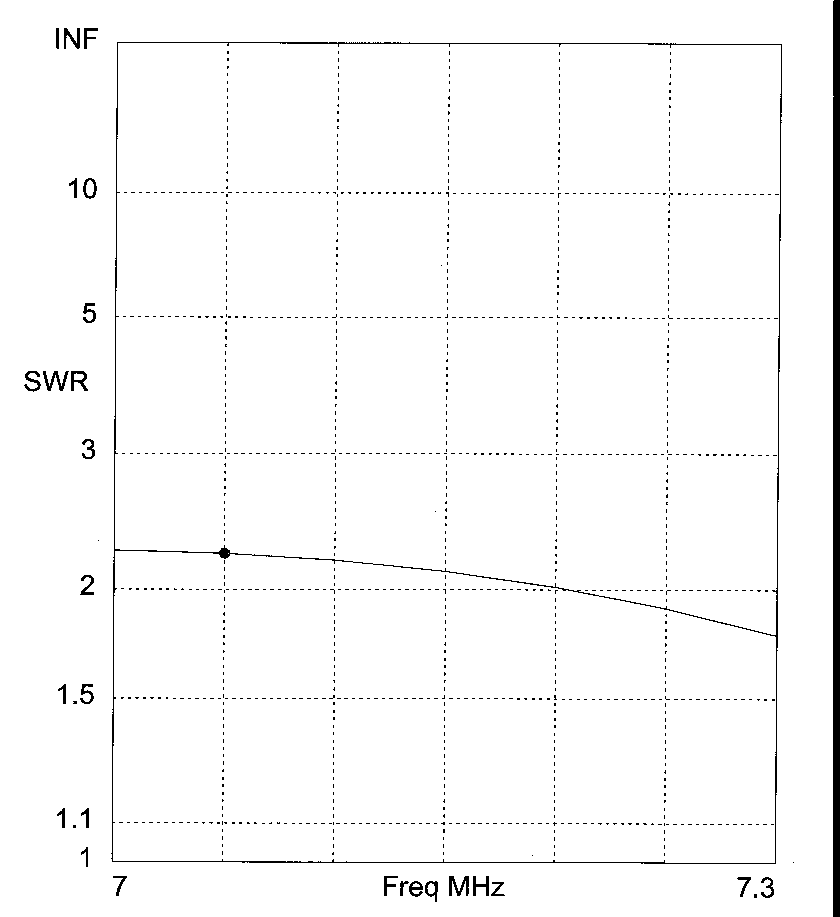

На Рис.4.6.4, показан график импеданса антенны, который на рабочей частоте получается достаточно низким:
Z = 24.25 + j 11.94 Ом

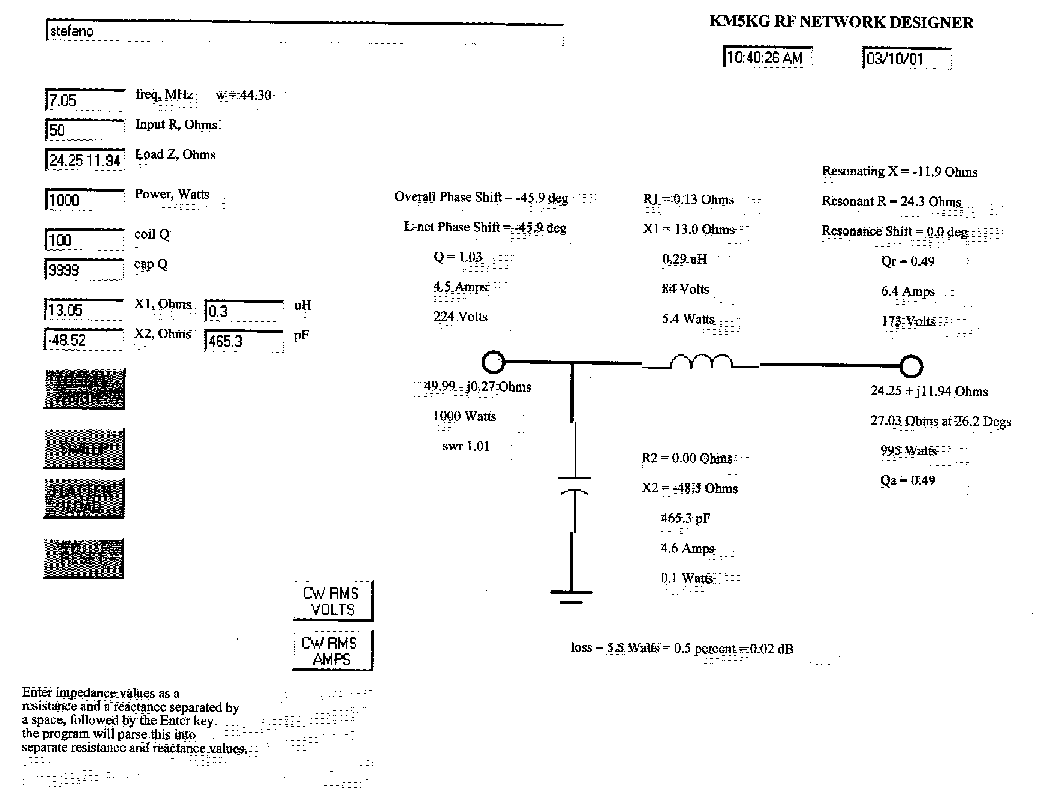

В этом случае, рекомендуется для снижения КСВ, применить согласующее звено, показанное на Рис.4.6.5. Потери согласования составят 0.5%.

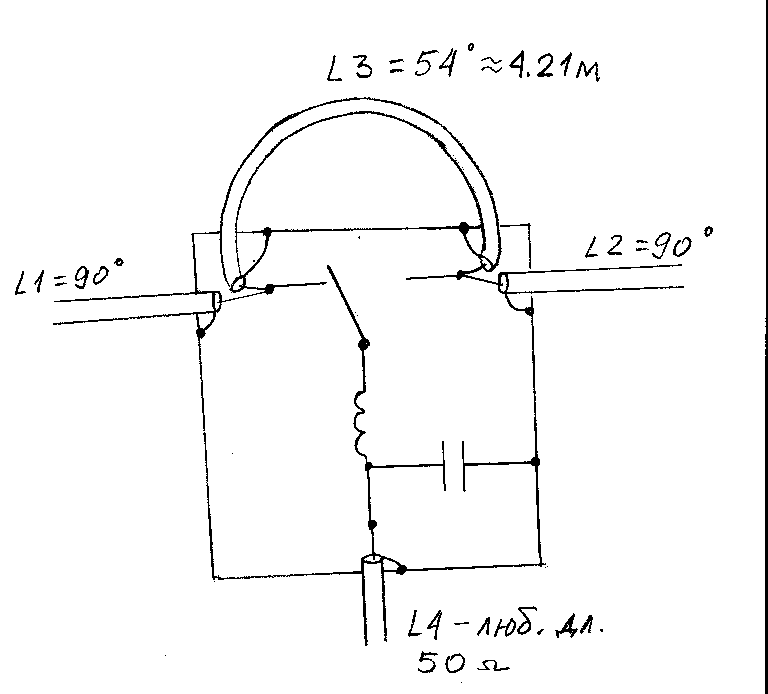

Если система планируется с переключаемой диаграммой направленности, то коробку В, следует собрать по схеме, показанной на Рис.4.6.6. От вертикалов подходят кабеля, длиной 90 градусов, а между ними, включена линия L3, длиной 54 градуса, или 4,21 метра. Реле переключает направление излучения антенны. Все кабеля - 50 Ом.
Антенна имеет достаточно широкую диаграмму в горизонтальной плоскости, что позволяет почти полностью перекрывать все направления.
