Ранее уже освещался новый тип антенн - прямоугольник Мохона(ПМ). Конфигурация полотна такой антенны, основана на том утверждении, что в любой антенне, максимум излучения антенны приходится на ту ее часть, по которой протекает максимальный ток. Для полуволновых диполей это средняя часть полотна, а для волновых диполей это участки полотна, отстоящие от середины(токи питания) на расстоянии четверь лямбды. Вся оставшаяся часть полотна антенны, участия в излучении почти не принимает, и только дополняет длину полотна антенны до резонансной длины. На этом основании можно сделать важный вывод, что концы полуволнового излучателя можно изгибать в стороны, не нанося ущерба диаграмме и основным параметрам антенны. В случае с волновым диполем, это правило также справедливо, т.е. в этом случае можно изгибать среднюю часть диполя, сделав ее, к примеру, в виде шлейфа с расстоянием между проводами порядка 1м и более.

На рисунке представлены две направленные антенны на 14 МГц. Одна из них, изготовлена на базе полуволнового диполя, а другая - на базе ПМ. Рисунок наглядно показывает, сколько места можно съэкономить, применяя ПМ.

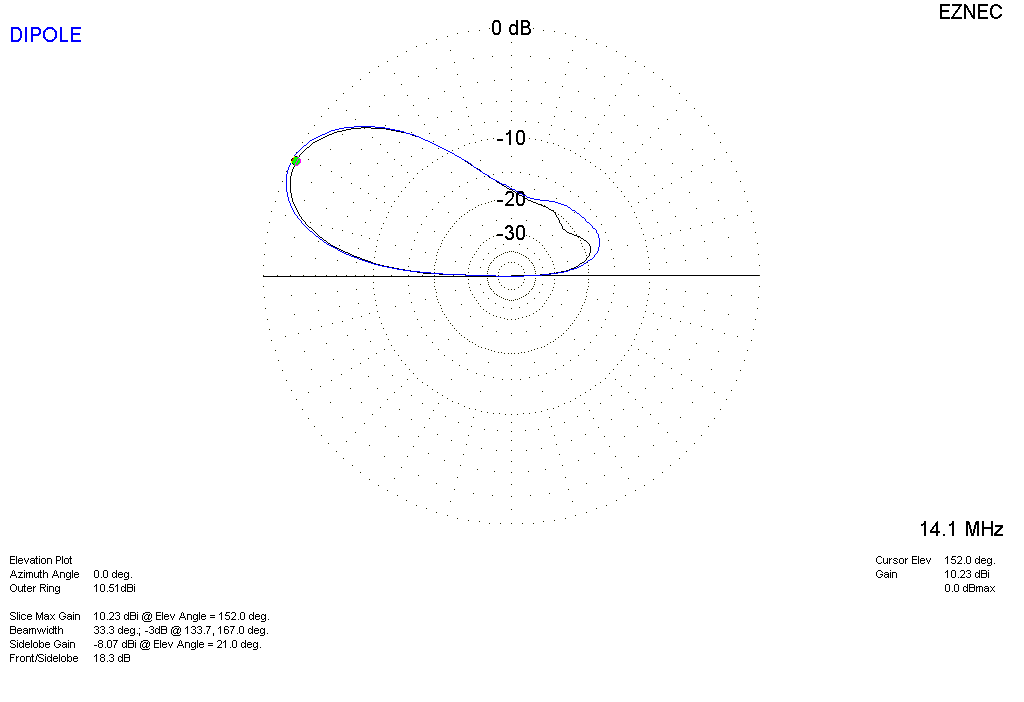

На следующем рисунке представлены две диаграммы - диполя и ПМ. Хорошо видно, что ПМ уступает 2 db в подавлении заднего лепестка, что составляет 1/3 балла на прием. Усиление обоих антенн одинаково 10.91dbi, как и угол излучения 39 град. Высота подвеса при моделировании 10 метров, земля - средняя.

Резонансная частота ПМ 14.05 МГц, а импеданс в точке резонанса 46,3 +j2.2 Ом, что очень хорошо согласуется с кабелем 50 Ом, (КСВ=1.09)без дополнительного согласования. На частоте 14,35 МГц, КСВ ПМ будет 1,98. Если сместить резонансную частоту ПМ чуть вверх на 14,15 МГц, то в этом случае КСВ по краям диапазона будет более низким.

ПМ проверена мною почти на всех диапазонах. Работает она очень хорошо, поэтому ее можно рекомендовать для повторения
