Огромная благодарность Алексу Мусатову за отличную разработку - генератор испытательных сигналов для ремонта и настройки VGA-мониторов. На собственной шкуре убедился, насколько важно иметь подобное устройство. В моем мониторе был достаточно неприятный дефект. По истечении некоторого времени (от недели до нескольких месяцев) начинал "мерцать" синий цвет - уровень его дышал, непредсказуемо менялся, а иногда и совсем пропадал. Вместо поголовной замены микросхем по принципу "меняй по часовой стрелке" был найден мерзкий неисправный защитный диод по цепи синего..

Нашел при Гугловой помощи страницу Алекса, "срисовал" схему, подставил другой регистр, из тех что у меня были и приступил к ремонту собственного монитора... Если бы не его поломка, вряд ли бы я нашел эту прекрасную конструкцию, а уж про изготовление молчу тем более. Нет худа без добра..

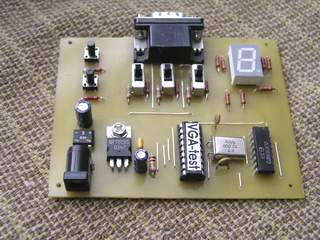

Рассказывать тут особо нечего. Все прекрасно описано на оригинальной страничке. Я практически ничего не менял. Лишь заменил сдвиговый регистр на 561ИР2. Да и выпрямитель поместил тоже на платку. DIP-switch я не ставил, так как в наличии были наши отечественные ползунковые переключатели. Они нормально "вписались" в конструкцию (легко в некоторых режимах лучи отключать).

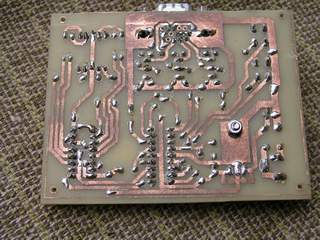

Разводку, как всегда, быстренько сделал своим любимым "Eagle"-ом. Лазерник+утюг - неплохая конкуренция фотоспособу. Наверняка разводку и саму плату можно было бы и получше сделать, но я спешил. Да и парочка-другая перемычек на стороне компонентов меня не пугали. Словом, конструкция выходного дня...

Искренне рекомендую эту конструкцию всем тем, кто чаще меня занимается ремонтом мониторов. Возможности немалые, а затраты минимальные. Повторяю, не буду здесь копировать страничку Алекса, сходите к нему за оригиналом. От себя могу сказать - проверено, работает. И отлично работает!
