Если кто-то более-менее внимательно читал описание моей конструкции на DDS AD9852, он мог обратить внимание на фразу: "Ну а почему только АЧХ? А если антенну подключить через направленный ответвитель? Пожалуй, кривую КСВ в заданном диапазоне частот покажет." Соорудили мы с UR5WG этот самый ответвитель. Решили посмотреть наши антенны. Предлагаю вашему вниманию ряд скриншотов, довольно интересных, на мой взгляд. Не знаю, как кому покажется, но я думаю, что пользу такое устройство при настройке антенн может принести.

На этом скриншоте выведена отснятая нами характеристика обычного стандартного диполя на диапазон 20 м. Как видно из надписей, сканированию подвергли участок от 5 до 20 МГц. Из журнала Funkamateur (откуда и взята идея) мы вычитали, что уровень -20 dBm приблизительно равен КСВ 2. Мы взяли это за основу и не проверяли, т.к. нам стало ясно, что на точность замеров КСВ сей метод не претендует. И вообще, особо комментировать этот график нет смысла. Человек понимающий сразу в нем найдет то, что нужно. А человек критикующий тоже всегда найдет то, что не нужно :-)


Затем мы поехали ко мне домой. Стало уж очень интересно, а как будет выглядеть моя "Дельта"? Условия у меня таковы (да и отстутствие особого "антенного энтузиазма сказывается), что Дельта натянута почти горизонтально между двумя березками на уровне второго этажа напротив моего балкона-лоджии первого этажа. Правда, верхний угол мне удалось зацепить за балкон соседа на третьем этаже, добрый сосед оказался.. Так что, средняя высота подвеса антенны около 7 метров... :-(( Работаю я всего на двух диапазонах, 40 и 20. Применяю простейший трансматч LC типа. "Для души" мне достаточно. Для DX-инга - просто смешно говорить. Однако мы не об этом...

Далее буду "голые" скриншоты без "обрамления" (с целью ускорения закачки). Однако я слегка их прокомментирую.

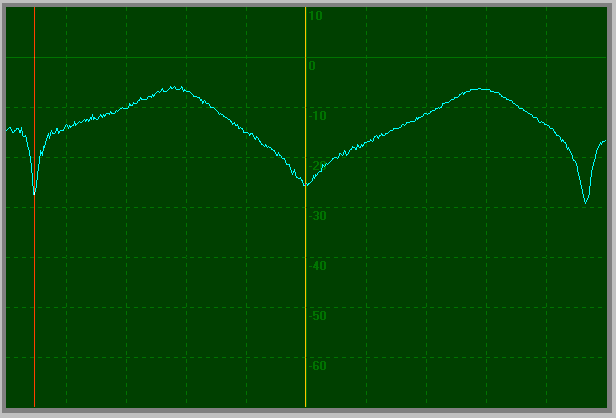

Прежде всего я подключил разъем кабеля прямо к ответвителю. Диапазон сканирования взял от 6.5 до 21.2 МГц. Четко отслеживаются резонансы на частотах: 7.105, 13.760 и 19.150 Сделал вывод - на диапазоне 40 м. моя Дельта "сидит" чуточку выше. Резонанс 20 м. занижен. Значит, нет смысла дергаться - оптимум найден (а я его без этого прибора довольно долго подбирал, бегал к соседу лучи Дельты подгонял, с прибором быстрее было бы). Самый верхний резонанс слишком далек от наших частот. Я там и не пытался ничего делать.

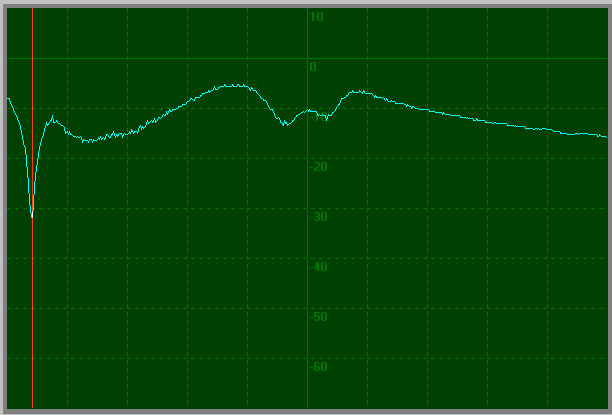

Подключился к антенне через свой трансматч. Просто стало интересно, а как "видит" трансивер систему "антенна-трансматч" со своего антенного входа/выхода? Перед этим трансматч, естественно подстроил на 40 м. диапазоне.. Получилась вот такая картинка. Немного сместился по частоте минимум резонанса. Теперь он на 7.030. Что и требовалось! Значит, частотная характеристика системы "трансматч-антенна" не есть постоянная величина. Весьма наглядный пример. Да и с теорией, вроде, согласуется.. Как думаете?
Теперь самое время подстроить трансматч на 20-ку.. Подстроил, замерил.. Вот такое вот отобразилось. Минимум оказался на 13.85 Мгц. Немного ниже, чем хотелось бы. Да и поведению трансивера видно, что не совсем выходной каскад в оптимуме. Если при подстройке трансматча на 40 м. трансивер потреблял по питанию около 20А (а это почти полная его мощность), то на 20-ке ток не поднимается выше 18А. Однако и в таком режиме работаю нормально. Ведь нельзя забывать, что при моем типе подвеса я в основном грею ионосферу, чтоб не замерзла.

Вот, собственно, и все... Вполне возможно, что в умелых и знающих руках этот прибор окажется нужным и полезным. Был бы только рад этому. Во всяком случае Слава Сенько (UR5WG), коему и был подарен этот прибор, все больше и больше от него в восторге. Уже не один кварцевый фильтр был просмотрен и настроен с его помощью. А сейчас, когда была разработана и изготовлена приставка на микроконтроллере для автономного (без компьютера) управления "Сканером" ему нашлось еще несколько применений. Сейчас он используется как внешний гетеродин для бесконечных Славиных экспериментов с трансиверами (естественно, введена возможность коррекции промежуточной частоты). Добавлен режим обыкновенного ГСС-а. На передней панели приставки имеется цифровая шкала и все необходимые кнопки управления. При использовании в качестве гетеродина есть минимальный набор сервиса: работа на разнесенных частотах, смена шага настройки, блокировка и прочее.
