По роду моей работы, мне часто приходится иметь дело с проверкой физического состояния кабельных сетей. Должен заметить, что реальных многокилометровых корпоративных сетей с количеством рабочих станций за сотню в моей жизни встречалось всего-то ничего.. А вот чего навалом в нашей практике, так это псевдо-СОХО. (Ну, вы знаете, это Small Office Home Office). Причем иногда наталкиваешься на такие гипертрофированные уродцы, что порой диву даешься, как же это все работает?.. Кабелеводами и не пахнет, о них хозяева даже не слышали. Розетки неопознанных категорий лежат прямо на полу. Кабеля тоже. Хорошо, если хоть как-то закреплены, Хотя иногда думаешь глядя на гвозди, что лучше бы вообще никак... Зато (со слов владельцев подобных "сетей"): сделано умельцами быстро. До обеда. Дешево. Почти за бутылку. И самый главный аргумент, когда меня вызывают на поиски глюков: " раньше-то ведь все работало...". Я даже уже и не возражаю. Так вот, проверять подобные сети батарейкой с лампочкой долго, трудно и противно. Есть "фирменные" кабельные тестеры. Цена их болтается где-то в районе ста президентов. Естественно, мое любопытство не позволило мне не заглянуть вовнутрь этого взлета заграничной инженерной мысли. Действительно, схемотехнические решения оригинальные, новизна на уровне 80-х годов. Ну и аж никак не вытягивает даже на треть их цены. Две-три микросхемки МОП-логики, жменька светодиодов, парочка-другая достаточно надежных разъемов. Ох и дурят же нашего брата...

Однажды я попал в ситуацию, когда на следующий день с самого утра надо было (ну очень надо) заняться восстановлением одной из таких сетей. А наш фирменный тестер, как назло уже был задействован. Чем его заменить? Дома имелся китайский цифровой карманник. Нашел парочку старых настенных розеток третьей категории (такие, знаете, под винты?). Через час работы отверкой, перочинным ножем и паяльником тестер был готов. "Прозвонка" исправного патч-корда привела меня в восторг. На утро я сам, без помощника быстро проверил все рабочие места. Нашел и устранил все неисправности. И понял, что все великое должно быть простым!

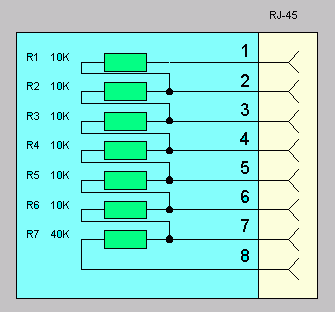

Гнездовая чать розеткиЭто все размещено внутри настенной розетки 3-й категории...Принципиальная схема "активной" части моего тестера не претендует на оригинальность и не утомляет сложностью. Резистор R7 составлен из четырех одинаковых резисторов по 10 К. Итого понадобится всего 10 резисторов. Я выбрал 10 К по нескольким причинам. Первая, и самая главная - у меня было много старых полуваттных, их надо куда-то тратить? А потом оказалось, что эта величина скрадывает погрешности сопротивлений линий при их большой длине. На грубом пределе тестер просто показывает цифры 10, 20, 30 и т.д. Последнее сопротивление я взял в четыре раза больше опять-таки из двух соображений. Ну, чтобы общее сопротивление по крайним точкам было круглой величиной. И, заоодно, появляется некий "ключ", в случает полного "переворота" кабеля можно четко это отследить.


Пассивная сторона моего "комплекса" представляла собой точно такую же розетку (напомню, самую дешевую, 3-й кат. под винт). В крышке розетки, точно напротив каждого из винтов я просверлил 8 отверстий, диаметром, достаточным для прохождения щупа китайского цифрового тестера. В сочетании с двумя патч-кордами этого достаточно для проверки правильности коммутации кабельного сегмента. Методика проверки проста до умиления. С одной стороны проверяемого сегмента подключаем патч-кордом к смонтированной розетке нашу "активную" часть (ту, что с резисторами). Затем бегом на другой конец (есть еще варианты с помощниками и средствами связи с ними..). Подключаем еще одним патч-кордом "пассивную" розетку. Тестер включаем в режим измерения сопротивлений на пределе мегаОм. И просто замеряем сопротивления, касаясь выводами щупов тестера головок винтов в розетке через отверстия. Если все правильно, показания "китайца" должны возрастать от 10 на первой паре до 60 на седьмой. Последняя восьмая пара должна показать 100. Проверив несколько сетей вырабатывается понимание что и как перепутано с точностью до провода. Эстеты могут на цветном принтере напечатать маркировку проводов и наклеить "под скотч" прямо на крышку пассивной" розетки. Тоже облегчает...

Можно еще к каждой из розеток приделать "хвосты-корды", тогда не нужны будут дополнительные патч-корды. Ну, это каждый может решить для себя сам. Есть маленький минус. На RJ-45 при частом втыкании/вытыкании обламывается пружинный фиксатор. Правда, в режиме проверок это не так страшно, но выскальзывающий из розетки агрегат иногда раздражает.. А патч-корд всегда на ходу заменить можно. Готовым. И с Матушкой-Ленью все улажено...

Когда набирал этот текст, так и не придумал, нужна ли здесь какая-либо иллюстрация. Слишком все примитивно. Дальнейшие "углубленные" пояснения могут показаться даже обидными, ведь я, все-таки, уважаю читающего...

Буду очень рад, если кто-то с моей помощью облегчит себе жизнь. Она у нашего брата, "сетевика", не такая уж сладкая, как это со стороны кажется.
