Z-ОБРАЗНАЯ АНТЕННА КОНСТРУКЦИИ VE6VIS
    Проволочная антенна для 80-ти и 40-метрового диапазонов, имеющая форму двойной
                        петли или, по словам автора, сдвоенной Z-образной сети
.
                                                                         Или:
                                         Когда не хватает места для еще одного диполя!

Перевод с английского UA3TJC, С. Горбунов, 2006 г.

  Хотите установить еще одну полноразмерную петлевую антенну на 80 или 40 метров, но
  проживаете в городских условиях с ограниченным местом на крыше?
  У вас есть мачта, или что-то вроде этого, высотой метров 18-19, на верхушке которой можно
  закрепить несколько изоляторов? У вас есть провод? У вас есть немного времени? Найдете место
  под две опоры высотой 4-5 метров? А, чтобы вы на обоих диапазонах мощно проходили, тоже
  хотите?
  Тогда данная конструкция, предоставленная Майком Виглом, VE6VIS - именно для вас!
  Делайте антенну и готовьтесь убедиться в ее эффективности!

  Эта антенна является плодом долгих теоретических размышлений и многочисленных
  практических опытов. Но труды стоили того! Теперь у меня есть отличная антенна, которая
  работает намного лучше, чем распространенная "Инвертед Ви". Последнее обстоятельство должно
  особенно заинтересовать радиолюбителей.
 Конструкция антенны заключается в следующем. В верхней части 19-ти метровой мачты
 крепится верхняя часть полноразмерной петлевой антенны на 80-ти метровый диапазон.
 В нижней части той же мачты крепится центр петлевой антенны на 40 метров.
Точки
  питания антенн включены параллельно и соединяются с 50-омным фидером через трансформатор
  4:1. Тюнер в этом случае не требуется. Для расчета длины петлевой антенны в метрах
  используется стандартная формула: 306,3 / F (Мгц) для середины диапазона. Настройка
  осуществляется изменением высоты точки питания (меняется угол раскрыва - пер.) по минимуму
  КСВ. В моем варианте запитка осуществляется в центре мачты высотой 19,5 метра. Концы
  антенны крепятся на опорных мачтах на высоте 0,6 метра и 4,9 метра для 40 и 80-ти метрового
  диапазонов соответственно. VE6VIS.
  От издателя:
  Данную конструкцию можно рассматривать как две дельты с измененной формой. Такая
  конфигурация требуется как по причине недостаточного места в окружающем пространстве на
  крыше, так и ограниченного размера мачты. Обе антенны соединены параллельно и питаются
  через один кабель.

 Антенна такой конфигурации представляет собой совершенно новую модель в проектировании КВ
 антенн.

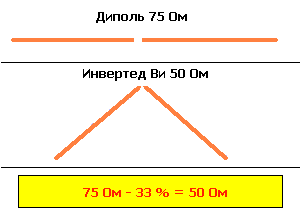

 Теоретически работа антенны объясняется тем же эффектом, который имеется при преобразовании
 классического диполя в "Инвертед Ви". Это видно на представленном рисунке.

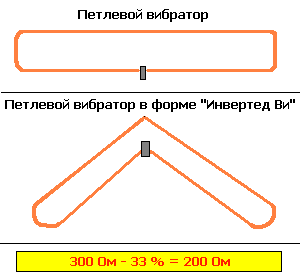

   Из следующего рисунка понятно, что наша антенна - это обычный петлевой вибратор с
   конфигурацией "Инвертед Ви"!!!


















   Что мы делаем. Растягиваем антенну и разбиваем изолятором середину.
   На 19-ти метровой мачте у нас теперь будет полноразмерная антенна на восьмидесятку, несмотря
   на ограниченное пространство!
   Затем под антенной на 80 метров устанавливаем такую же антенну на 40 метров.
   На рисунке ниже представлен эскиз получившейся конструкции.



                     Размеры:

  80 м: от вершины до края - 21,35 м
  80 м: от края до точки питания - 19,81 м
  40 м: от точки питания до края - 10,97 м
  40 м: от края до нижней точки - 10,36 м

  От вершины до точки питания - 7,31 м
  От точки питания до нижней точки - 3,66 м

  Обе антенны подключаются к фидеру через
  согласующий трансформатор 4:1.

  Перевод и публикация с разрешения N4UJW
