PA в фотографиях: ГК71, ГУ50, ГУ74Б, ГУ70Б
Фото № 13 и № 14. Шасси для PA на 2-х ГК71, ГУ13, Г811 или для других ламп сделано из чистых листов. Конструкция примитивная, но надежная - выдерживает большие нагрузки без деформации.

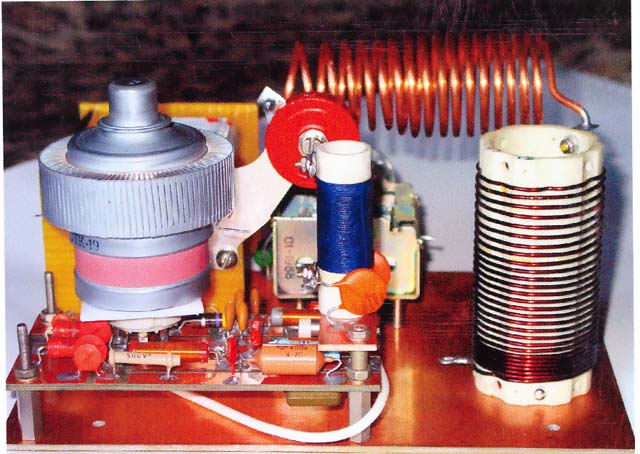

Фото № 15. Ламповая плата с накальным дросселем и панелькой под накальное реле. Для дросселя использовал альсифер и по 20 витков на каждой половине кольца уложил навстречу друг другу проводом ПЭВ2 ф 1,56 мм. Голубые емкости по 6800 pF в катодах ламп и красные емкости на холодном конце дросселя 4 шт. по 4700 pF и между ними два диода – искусственная ср.точка (см.схему).
P.S. Альсифер на 160м не работает, заменил на НН-1000.

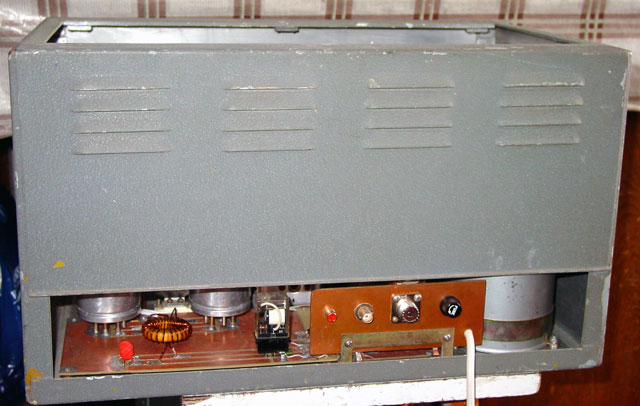

Фото № 16. Ламповая плата с лампами и реле. Плата коммутации «прием-передача» с сетевым предохранителем и 3 шт. реле.

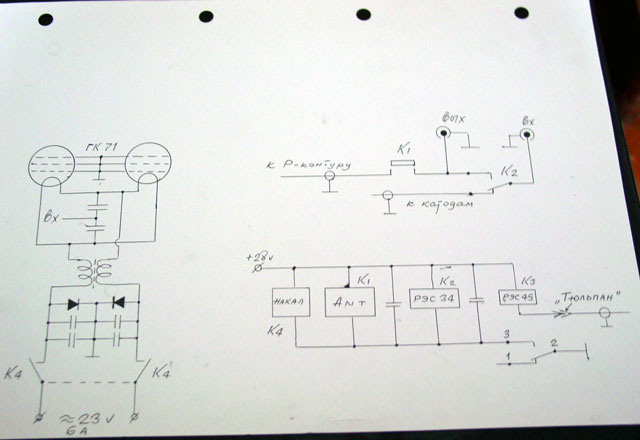

Фото № 17. Электрические схемы обеих плат. При такой подаче раскачки трансивер согласуется со входом РА идеально, а вот с дрос. в катодах ламп был значительный разброс на разных диапазонах.

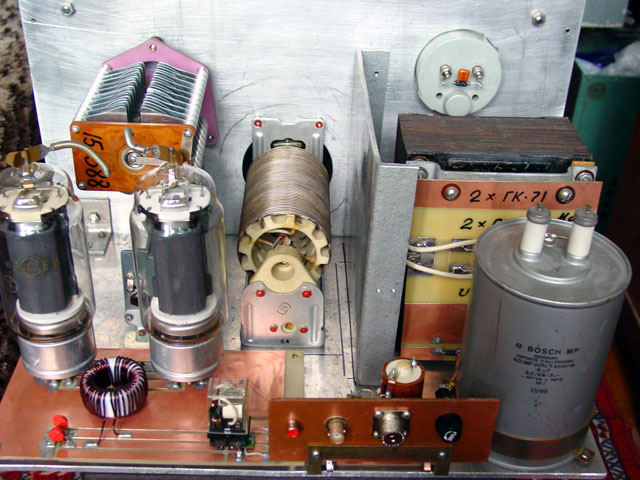

Фото № 18. Все элементы РА установлены на своих рабочих местах, но еще не закреплены и нет анодного дросселя.

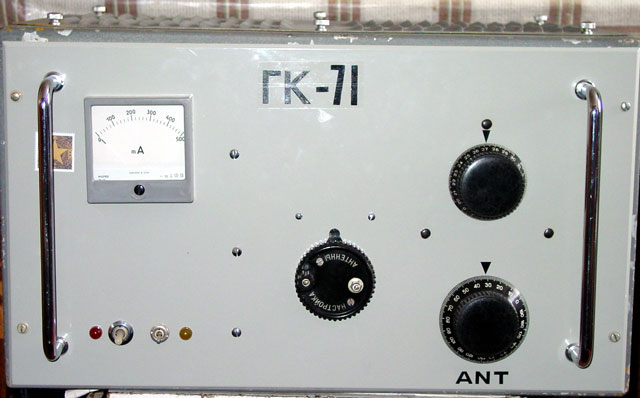

Фото № 19. Вид спереди с установленными прибором 1А и вариометром.
Фото № 20. Вид внутри ящика из-под блока питания радиоприемника «Крот».
Фото № 21 и № 22. Полностью собран РА и уже в рабочем состоянии. Впечатление…среднее. Работает на 160, 80, 40, 30 и 20 м; при +2000 V на анодах и токе 400 mA в катоды надо подавать 50 или 70 ватт. Анодный дрос. намотан на палочке из орг. стекла ф 20 мм, уложено 155 витков провода ПЭВШО ф 0,51 мм, пропитан клеем БЭФ-2 (сначала облить спиртом, а потом клеем). На холодном конце емкость «блин» 0,015 мкФ 3 кV, на горячем КВИ 2200 pF 10 кV. На 20 м в работе всего 3,5 витка вариометра, так что выше не потянет и весь этот блок изготовлен для соревнований на 160 и 80 м.
Фото № 23. Внешний вид РА на 3-х ГУ50, размеры корпуса 400х120х230 мм.
Фото № 24. Внутренний вид этого же усилителя. Силовой тр-р выдает +970 V, при токе 400 mA напряжение понижается до +920 V.
Фото № 25. Ламповая плата этого же РА. Слева - анодный дроссель от самолетного трансивера «Микрон» намотан проводом ПЭВ2 ф 0,51 мм имеет индуктивность 50 мкГн. Катодный дрос. между лампами 47 мкГн на фторопласте ф 16 мм намотан проводом ПЭВШО ф 0,33 мм; антипаразиты изготовлены из МЛТ-2 240 Ом и на них по 4 витка чистого медного провода ф 0,81 мм. Здесь применен двухсторонний фольг. стеклотекстолит и под этими антипаразитами фольгу надо снять. Лампы полностью раздеты и еще получают обдув от небольшого вентилятора, на который я подаю от сети 75 V через проволочный R=10 кОм. Этот РА считаю самым удачным и компактным. При подаче в катоды 20-30 ватт лампы выдают 400-500 mA на всех диапазонах.
Фото № 26. Внутренний вид РА на ГУ74Б. Силовой тр-р выдает +1800 V при 400 mA, сетки все заземлены, в катод надо 20-30 ватт в зависимости от диапазона.

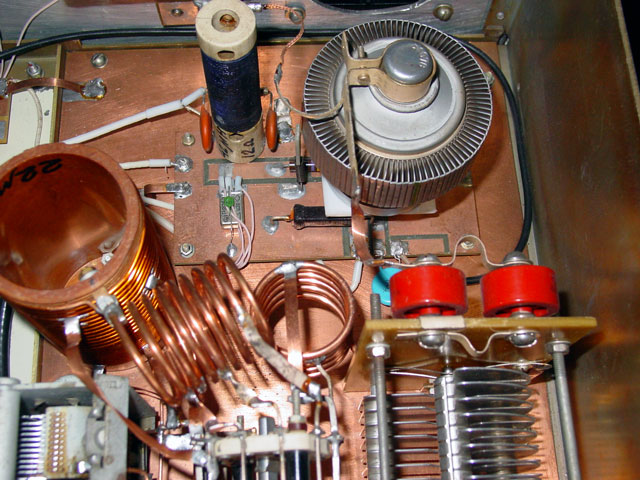

Фото № 27. Ламповая плата этого же усилителя, анодный дрос. намотан на каркасе дросселя РСБ-5 проводом константан в эмали и шелке ф 0,5 мм. R=12 Ом.
Фото № 28. Передняя панель PA на ГУ74Б в другом исполнении и в другом корпусе.
Фото № 29. Ламповая плата этого же усилителя (многоэтажная). Питание есть на всех сетках. Лампа установлена на панельку алюминиевой серии ламп, но она оказалась мелкой. Укорачивать ножки лампы бессмысленно – пришлось на ножки лампы одеть фторопластовую пластину толщиной 2 мм и лампа обрела устойчивость на панельке.
Фото № 30. Усилитель в рабочем состоянии. Вентилятор имеет юбку, и на нее уложена лента из пористой резины толщиной 5 мм, а потом обхвачено медной лентой с припаянными ушами. Т.о. вентилятор не касается технологической перегородки и в целом шасси не вибрирует при работе вентилятора.

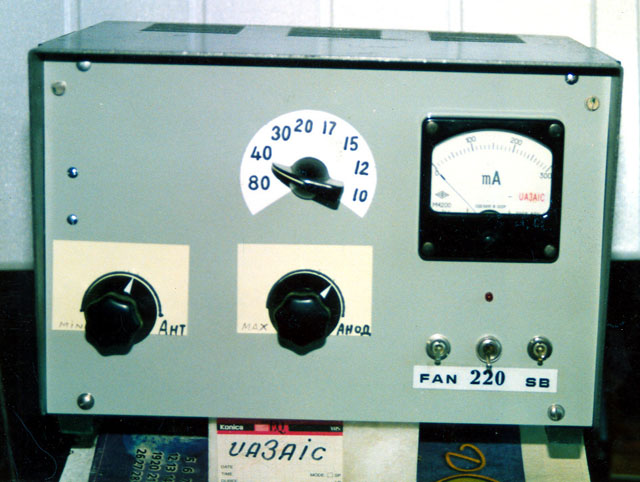

Фото № 31. Внешний вид РА на ГУ70Б с полностью заземленными сетками, +2000 V и 300 mA в корпусе из-под чешского лампового вольтметра.
Фото № 32. Задняя стенка этого же усилителя особых пояснений не требует, но реле «прием-передача» пришлось корпусом вынести за пределы ящика. Реле вакуумное типа ТКЕ 24 П1Г самолетное, но можно заменить на РЭС-8 (также вакуумное).
Фото № 33. Вид на РА с левой стороны. На лампу одет дополнительный радиатор и вентилятор работает в легком режиме 160 V. Сетки заземлены и лампа не утратила своих усилительных качеств, чего нельзя сказать о ГУ74Б – в будущем буду изготавливать РА на ГУ74Б только с подачей всех потенциалов на ее сетки. Анодный дрос. изготовлен на каркасе от РСБ-5 обычным медным проводом в эмали и шелковой изоляции ф 0,33 мм и имеет инд. 96 мкГн. ГУ70Б с заземленными сетками очень устойчива против самовозбуждения и других методов борьбы с этим явлением не потребовалось.
Фото № 34. Вид на РА сверху. В фильтре +2000 V установлены две масляные емкости по 1 мкФ 3 kV и это равнозначно электролитической емкости 5-6 мкФ, что вполне достаточно для таких мощностей.
На этом рубрику «РА в фотографиях…» можно и закончить. Считаю, что я поместил очень много фото и я по-прежнему не претендую на приоритеты в моей технологической трактовке этих конструкций, но, если кто-нибудь увидит хоть маленький нюанс для своей практики, я буду считать, что достиг своими фото желаемого. Схем очень много и они повторяются в разнообразии, но технологии монтажа на любых лампах на сайтах нет и не было. Сейчас, думаю, появятся и это тоже для меня маленькая радость.
