DİPOL ANTENLER (1)1- YARIM DALGABOYU DİPOL:Yarımdalga boyu dipol antenler, UzunTel antenlerin kısaltılmış bir şekli olarak düşünülmüş ve bu esastan hareket edilerek geliştirilmiştir. Diğer UzunTel anten cinslerinin kökeni, bu belli başlı anten boyutlarından kaynaklanır. Bir dipol antenin iletim hattı (ki buna Amatörler arasında genellikle, besleme hattı, iniş kablosu, koaks bağlantısı gibi tanımlamalar verilmiştir) iki elemanin tam ortasında yer almaktadır.(Şekil 1) Orta noktasına ise besleme noktası denilmektedir. Bu besleme noktasının her iki tarafında çeyrek dalgaboyu uzunluğunda dipol elemanları uzanır.

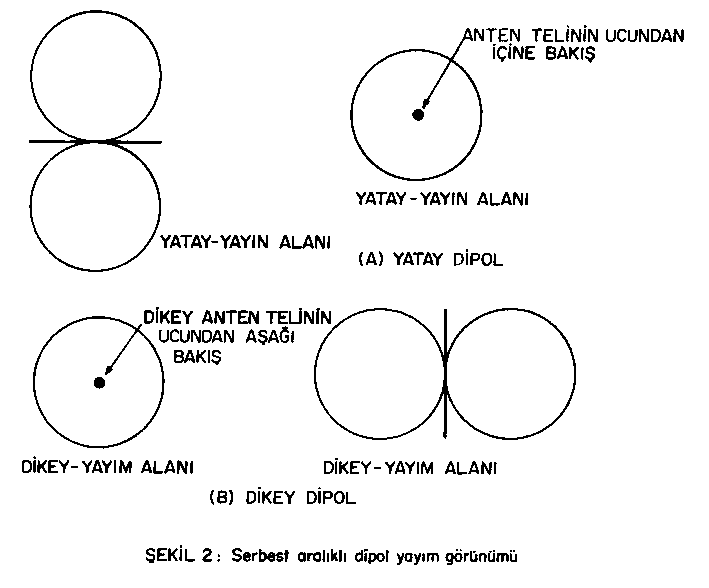

Dipol antenlerde, tamamen boşlukta ve en pratik anten yüksekliklerinde besleme noktası empedansı yaklaşık olarak 72 ohm'dur. Kendisinden başka, yakınlarında herhangi bir cisim bulunması ve anten yüksekliğinin fonksiyonu bu empedansın değismesine neden olacaktır. Yapı, direk, tepe ve diğer antenlerin kesinlikle bu empedansı etkileyeceğini hiçbir zaman hatırdan çıkarmamak gerekir. Aynı şekilde antenin yeterli yüksekliğe sahip olamamasi da bu empedansı etkilemektedir. Bir dipol antenin fiziksel uzunluğu, onun frekans rezonansının matematiksel yarım dalgaboyu'ndan kısadır. Bu sebepten bir dipolün fiziksel uzunluğu matematiksel olarak hesaplandıktan sonra kesilmeli, daha sonra havadaki yerine yerleştirilerek rezonans frekansında tam ayar yapılana veya elde edilene kadar kırpılmalıdır. Bir yarım dalga boyunun boşluktaki uzunluğu; Dalgaboyu / 2 = 492 / f (Mhz) (formül neticesi feet olarak uzunluğu verir.) Bir dipol antenin fiziksel boyu, çalışacak fekansın rezonans boyuna göre matematiksel uzunluğa göre yaklaşık olarak % 5 oranında daha kısadır. Yarım dalgaboyu dipolü hesaplamak için pratik olarak şu formül kullanılır. Dalgaboyu / 2 = 468 / f (Mhz) (formül neticesi feet olarak uzunluğu verir.) Bu uzunluk bazı malzeme cinslerinden, yerden olan yüksekliklerinden ve yakınlarda bulunan diğer cisimlerden dolayı yukarıda belirtildiği gibi etkilenmektedir. Bu durumda yukarıdaki önerimin geçerliği bir kere daha ortaya çıkmaktadır. Bir dipolün tam boyunu sağlayabilmek için ancak onu yerine yerleştirdikten sonra fazla uzunluğunu kırparak neticeye ulaşmak gerekir. Bir dipol antenin yayım görünümü tıpkı bir " 8 " figürü gibidir. Aslında bu görünümü resimlemek mümkün olduğu halde kendisini görmek olanaksızdır. Bu sebepten bu yayım görünümü bir takım hesaplar ve denemeler neticesinde varsayılabilir. Antenlerin dikey ve yatay duruşlarına göre yayım görünümleri çizilebilir. (Şekil 2) Yatay duran bir dipol anten için yayım görünümü dikeydir. Dikey duran bir dipol anten içinde yayım görünümü yataydır. Antenin yetersiz bir yükseklikte bulunması toprak yüzeyinin etkisine maruz kalacağından dikey veya yatay yayım görünümü bozulmuş olacaktır. Aynı şekilde yakınlarında bulunan cisimler de aynı toprak yüzeyi gibi etki yapacağından bu konu onlar için de geçerlidir.
DEVAM EDECEK
|
