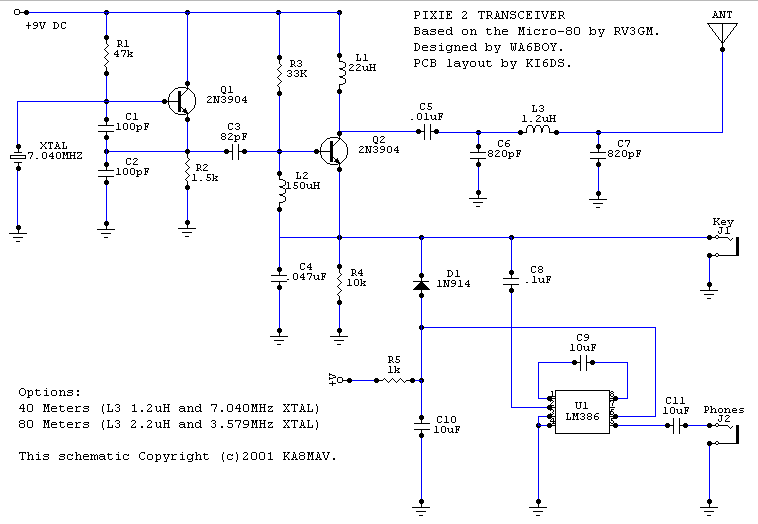

Bu hafta internette gezerken rastladığım QRP CW cihazı bir öğleden sonra yaptım.
Daha karmaşık gelen QRP cihazları denemeye çekinen arkadaşlara tavsiye ederim.

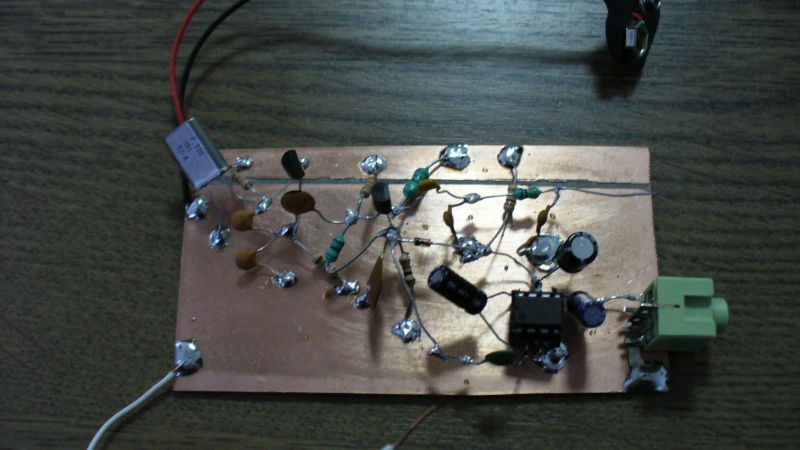

Malzemeleri bulmak çok zor değil, benim gibi baskı devre yapmaya üşenirseniz böyle plaket üzerine Manhattan veya Ugly dizayn denilen şekilde yapabilirsiniz.
Ben 40m için yaptım fakat 7,040 Mhz kristal bulamadığımdan 7,200 Mhz kristal kullandım. Ses çıkışı için eski bir anakarttan söktüğüm jakı değerlendirdim. Sol köşedeki şaseye lehimle tel ise maniplem :) Kristal kontrollü olduğu için oldukça dar bir bant aralığı var ve güzel çalışıyor. Aşağıda devrenin çeşitli noktalarında osiloskopta gözlediğim sinyal şekillerinide ekledim.

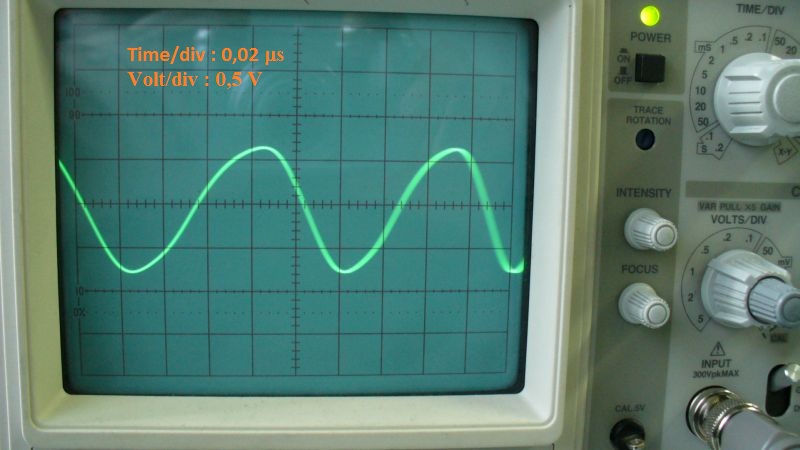

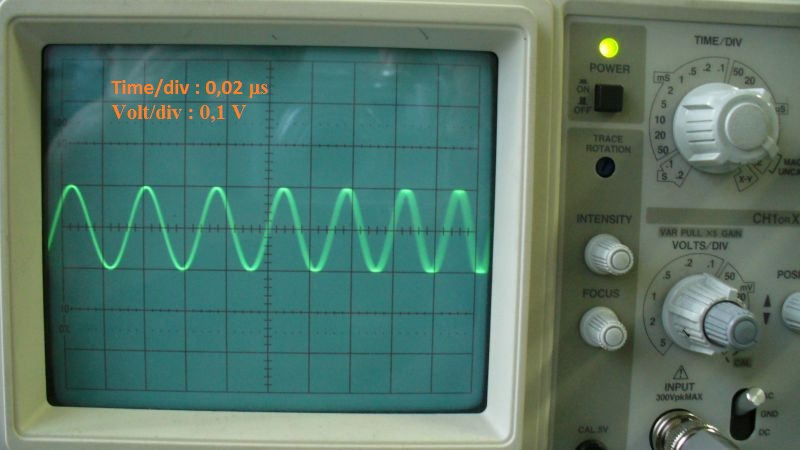

Sırasıyla birinci ve ikinci transistörün base sintalleri :

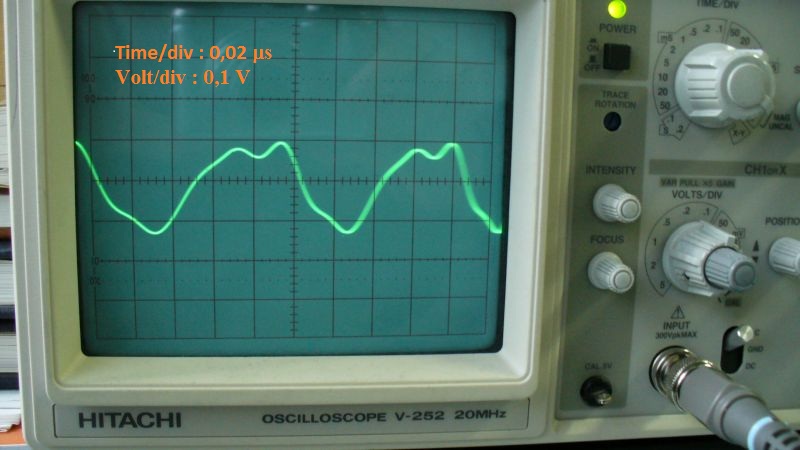

Maniple basılı değilken ve basılıyken çıkış sinyalleri :
