Bruene SWR Kuplör

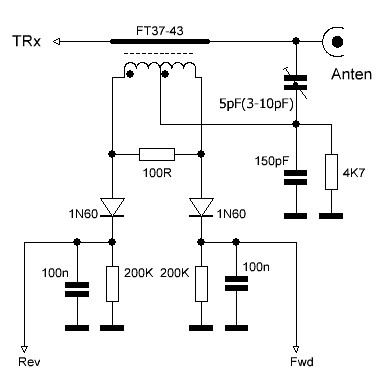

Bu kuplörü, İki Bant SSB telsiz tasarımında çıkış gücü ve SWR’yi ölçmek amacıyla kullandım. Kullanılan toroid, FT37-43 eşdeğeri Laird üretimi bir toroiddir. Toroid üzerine 2x10 tur bifilar sarım yapılmıştır.
Devrede akım örneklemesi toroid transformatör ile, gerilim örneklemesi ise kapasitif gerilim bölücü ile yapılmaktadır. Gerilim bölücünün üst kapasitesini oluşturan trimer, üst bantta 50 ohm yük üzerinde minimum voltajı gösterecek şekilde ayarlanacaktır.

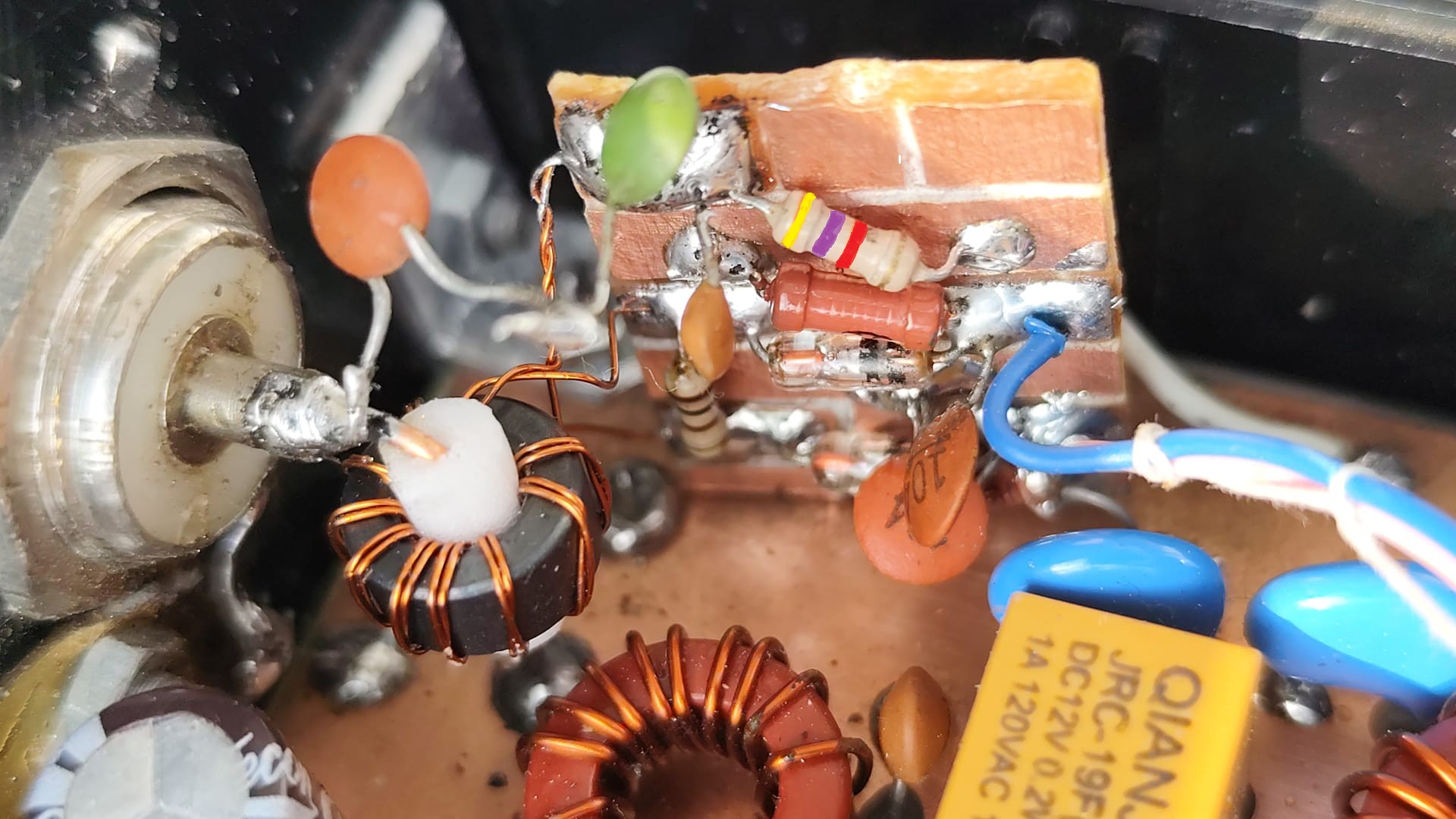

Toroidin içerisinden koaksiyel kablo geçirilecek, sadece bir tarafından GND’ye bağlanacaktır. Ben cihazın çıkışında kısa bağlantılarla kullandığım için koaksiyel kabloya gerek duymadım.

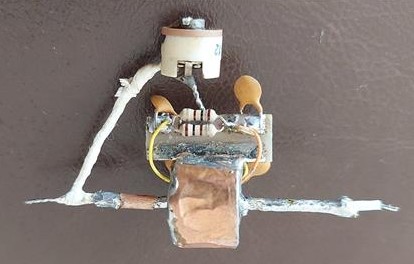

PCB basmak için girişimde bulunmadım; Dremel ile basitçe PCB’yi kazıyarak yaptım.
HF bandının tamamında çalışılacaksa, gerilim bölücünün ortasını galvanik açıdan GND’ye bağlayan direnci kaldırmak daha mantıklı olacaktır. DL2KQ Igor Goncharenko bu sorunu bir gerilim ikileyici kullanarak aşağıdaki devre ile çözmüştür.
Sağ kısımda yer alan SWR kuplörünü yaparak test ettim; tüm bantta güzel sonuç verdi.
Ancak HF bandı için genel bir SWR metre yapılması amaçlanıyorsa en doğru yaklaşım, iki toroidden oluşan Tandem Match ya da Stockton Bridge tipi kuplörü kullanmaktır. Bu kuplörün frekansa bağlı hata payı çok düşük olup, 6 metre bandını da kapsayabilecek bir kurulum mümkündür.
