Balkon Anteni
Radyo amatörlüğü belgesi almış olmama rağmen, oturmuş olduğum daire dokuz katlı bir sitenin beşinci katında olduğundan çatıya erişimim teknik ve sosyal açıdan sorunluydu. Biri kendi tasarımım 40m QRP cihazı, diğeri de BITX40 olmak üzere kendi yaptığım iki adet cihazım olmasına rağmen havaya çıkmak kısmet olmamıştı. Cihazların ayarları ve testleri dumy load üzerinde yapılmış olup, iyi görünüyordu.
Bu arada ünlü " VK5JST antenna analyzer" cihazını yapıp, kalibrasyonu tamamladım. Cihazı deneyeceğim bir anten mevcut değildi, biraz da merakla balkon korkuluğuna bağladığım bir çıta ile yakın pencere arasına 2 metre tel gerdim. Telin dibine 5cm çaplı atık su borusuna 0.75mm2 telden sardığım bobini ekleyerek 7.1MHz de rezonansa getirmeye çalıştım. X=0, R=8R ile rezonansa getirmeme rağmen doğal olarak SWR çok yüksekti.
Ferrit çubuk üzerine sardığım bir oto trafo ile empedansı 50 ohm' a ayarladım. Artık X=0 ve R=50 Ohm görünüyordu.
Tabi ki şeytan dürttü, getirip BITX40 ı antene bağladım, elimdeki en uzun coaxial kablo iki metreydi. Adaptör kablosu yetişmediğinden Şarjlı matkabın 12voltluk bataryasını takıp, çağrı yaptım. İstanbuldan çağrıma hemen cevap geldi. Çok şaşırdım, zira 12 volt ile BITX40 ın çıkış gücü 3 wattın üzerinde değildir.

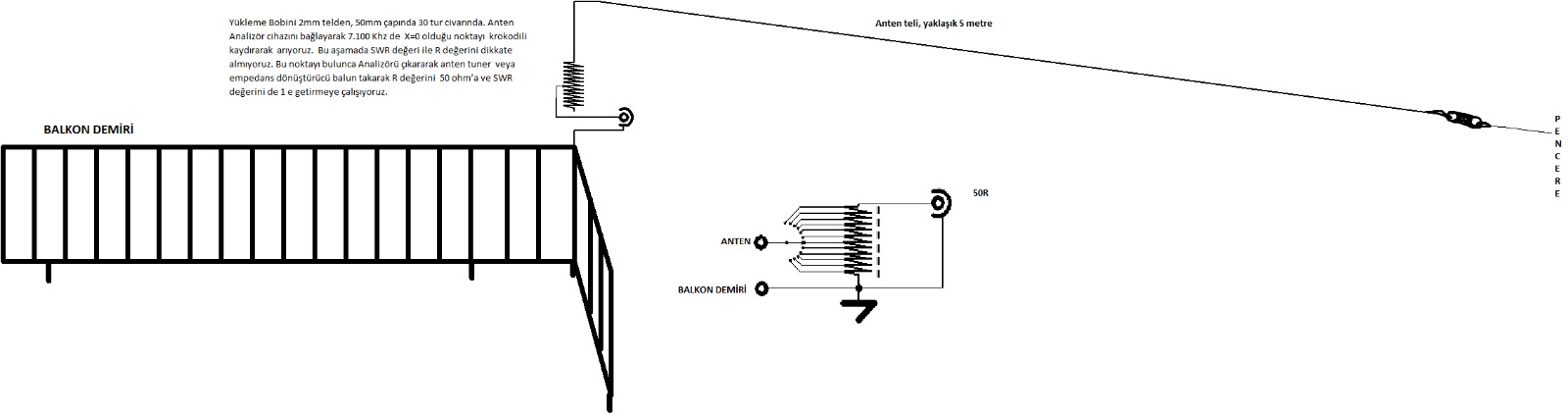

Şaşkınlığım geçince, verimi artırmak için ışıyıcı telin boyutunu beş metreye uzatıp odamın penceresine bağladım. Tabi ki yükleme bobini de küçüldü. Yeterince RG58 kablo alıp odama çektim. Kurulum aşağıdaki gibi oldu.
Bu şekilde bir süre kullandıktan sonra anten boyunu çeyrek dalgaya olabildiğince yaklaştırmak istedim ve balkonun öbür ucuna kadar uzattım. Dokuz metreye yakın bir uzunluk oldu. 7.4 MHz gibi rezonansı vardı. Radyal olarak kullandığım balkon demiri ile 30 derecelik açı nedeniyle, empedans doğal olarak 10 ohm civarındadır. Bir bobin ve kondansatör yardımı ile rezonansını 7.1 MHz frekansına, empedansını 50 ohm' a ayarladım. Bu anteni bu şekilde dört yıl kullandım.
Bu deneyimden çıkardıklarım;
-Anten boyu kısa ise öncelikle rezonansa getirilmeli. Sonrasında empedans uydurma yapılmalı. Rezonansta olmayan antenin empedansı 50 ohm, SWR=1.0 olsa bile anten verimli çalışmayacaktır.
-Anten boyunu koşullar elverdiğince çeyrek dalga uzunluğuna yaklaştırmak gerekir.
-Sabit yüzeylerden ne kadar uzaklaştırırsak o kadar iyidir. Verim logaritmik artar.
-Her ortamın kendi öznel koşullarına göre en verimli anteni tasarlayıp kullanmak gerekir.
-En kötü anten dahi antensiz olmaktan iyidir.
-Mümkünse bir VNA cihazı veya Anten Analizör, oda münkün değilse, SWR metre edinilmeli veya yapılmalı.
