Mini Ses Osilatörü
SSB vericilerin testleri sırasında çıkış gücünü, SWR değerini ölçerken, anten tuneri ayarlarken v.s. sürekli mikrofona ıslık çalmak zorunda kalmamak için böyle bir devre kullanıyorum. PTT konnektörde kısa devredir. Mikrofonu söküp bunu takınca doğrudan çalışır.

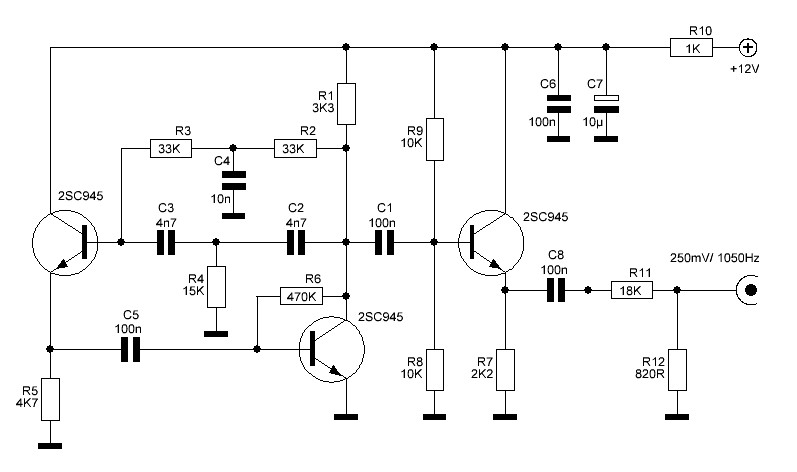

Devre mevcut değerlerle 1000Hz civarında sinuzoidal bir sinyal üretmektedir. Sinyal genliği 250 milivolttur.

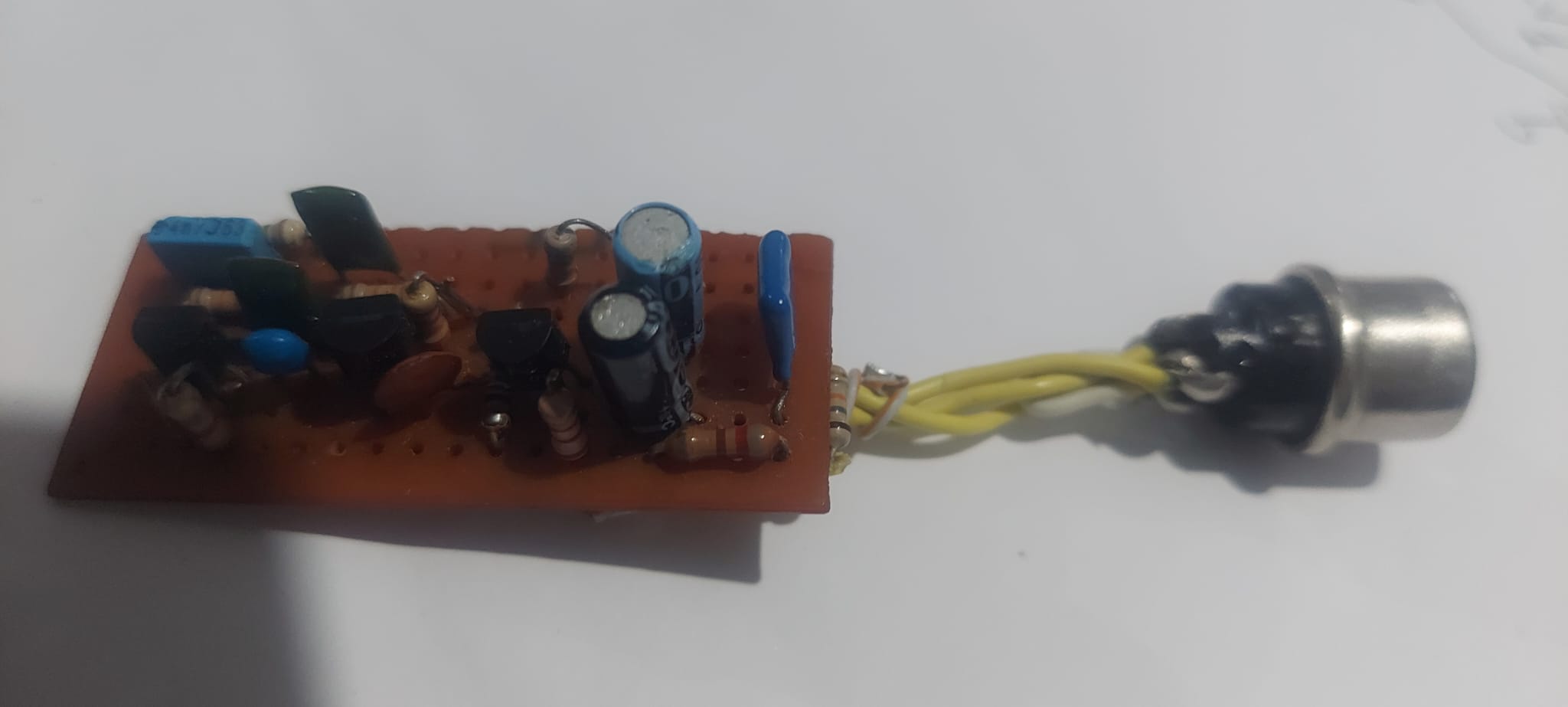

Baskı devre çıkarmaya uğraşmadım, delikli plakete basitçe monte ettim.
