W3DZZ Multiband Anten

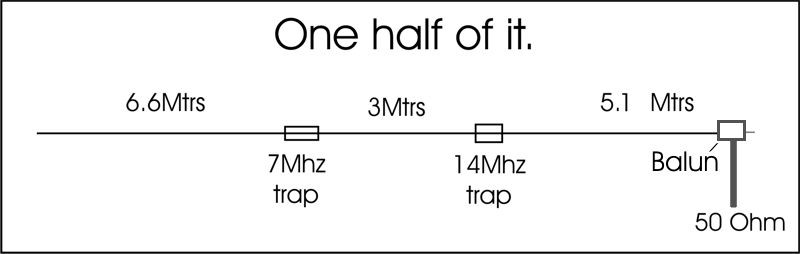

Kullandığım anten W3DZZ tarafından geliştirilmiş antenin varyasyonudur. Her kanatta bir yerine iki adet trap kullanmaktayım. İlk bölüm 20 metre bandı için 4.8 metre civarındadır. Trap 14.1 MHz 'e ayarlanmıştır.
İkinci bölüm 40 metre için ayarlanmıştır. 20m trap'ın bobin etkisi nedemi ile boyu kısalmıştır. Trap frekansı 7.050 MHz civarındadır.
Üçüncü kısım 80m bandı için ayarlıdır.

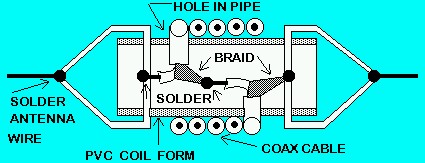

Traplar Coaxtrap.exe programı ile yapılmıştır. Trapla ilgili ayrıntılı bilgiyi burada bulabilirsiniz.
Trapları 5 cm çapında atık su borusu üzerine RG59 kablo (75 ohm eski TV anten kablosu) ile sardım. Elimde bulunan malzemeye göre sarıldığından sarım sayılarını vermiyorum. Elinizde bulunan malzemelere göre programa hesaplatabilirsiniz.
Diğer kısaltılmış antenlerde olduğu gibi biraz dar bantlıdır. 80-40 ve 20 metre bandında SWR 1.5 den düşüktür, diğer bantlarda 2 ila 3 arasındadır. AT100 tuner ile 160 metre bandı hariç, tüm bantlarda kullanabiliyorum.
Coaxtrap.exe programını buradan indirebilirsiniz.
Trap'ın ince ayarı bir parça RG58kablo ile kondansatör yapılıp, kullanılabilir. Ancak uçlarını iyi izole etmek gerekir. Yüksek güçlerde ark yapma olasılığını unutmayın. Ben VK5JST Anten Analizör ile ayarladım. Ayar için NanoVNA da kullanılabilir. Maalesef elimde olmadığı için nasıl kullanılacağını tarif edemiyorum.
Su izolasyonu için asla silikon kullanmayın. Silikon asetik asit içerir ve kabloyu çürütür. Poliüretan mastik iyi iş görecektir.
