Modem Şemaları

Manchester tipi 300 ... 76800 bps Modem

  Bitmiş şekliyle Manchester Modem

  Devre Şeması

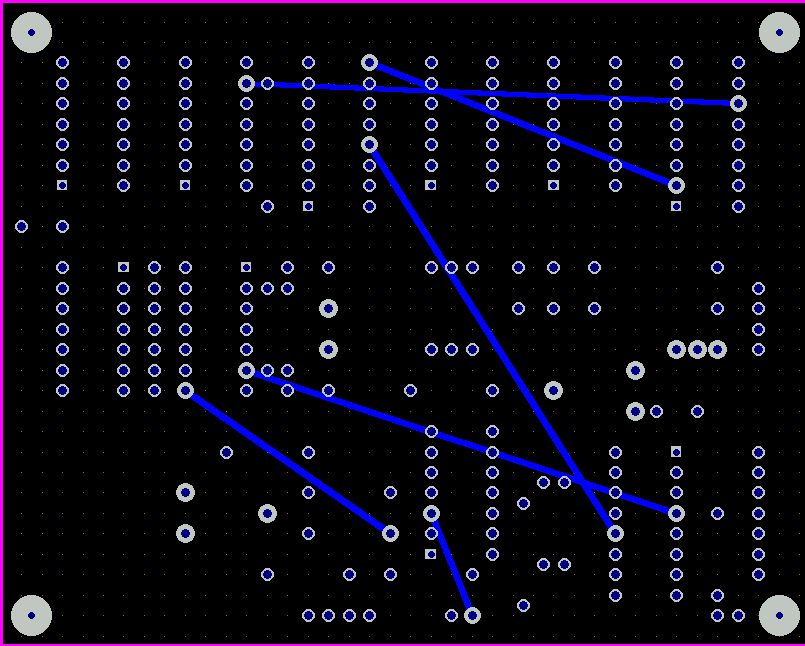

  Kablo Atlamaları

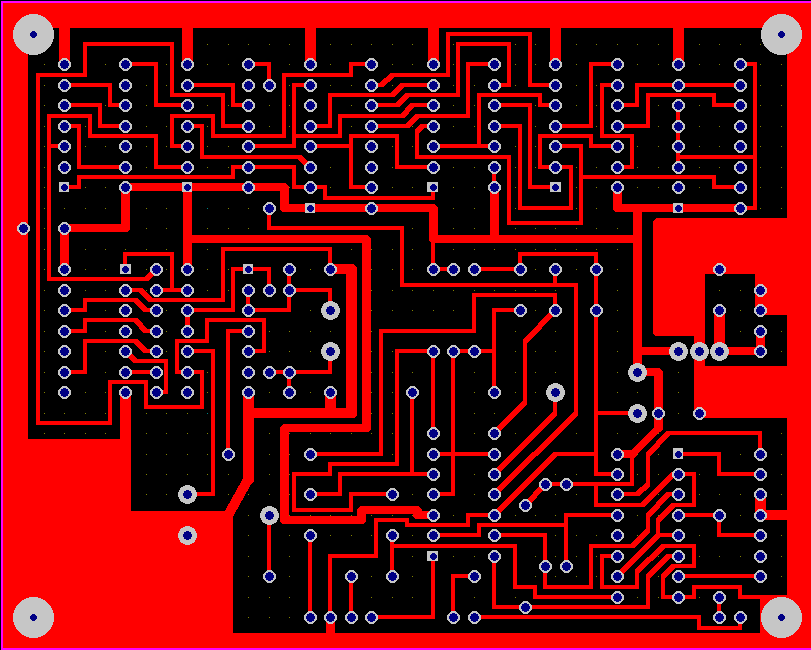

  Baskılı Devre Şeması

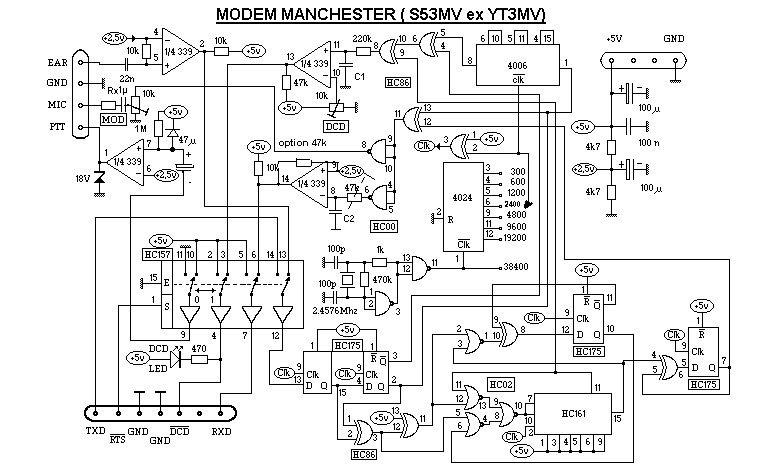

  Orijinal Şema [S53MV]



RS232 - Seri Port Modifikasyonu

  Seri Port Devre Şeması

Seri Port devresi ile modemi TFPCX, TFX_UART veya TFX sürücüleri ile kullanabilirsiniz. Bunun için kullanılan BAT dosyasına:

TFPCX -PcomN -B:4800

Veya

TFX_UART -C:N -B:4800

Yazılması gerekir. Buradaki N harfi COM port numarasıdır. (1, 2, ....) 4800 ise Modemin çalışma hızıdır. (1200 = 1200bps, 4800 = 4800bps)

(Manchester Modem 300 ... 38400bps arasında çalışmasına rağmen TFPCX sürücüsü maksimum 4800bps' de ayarlanabilmektedir.)

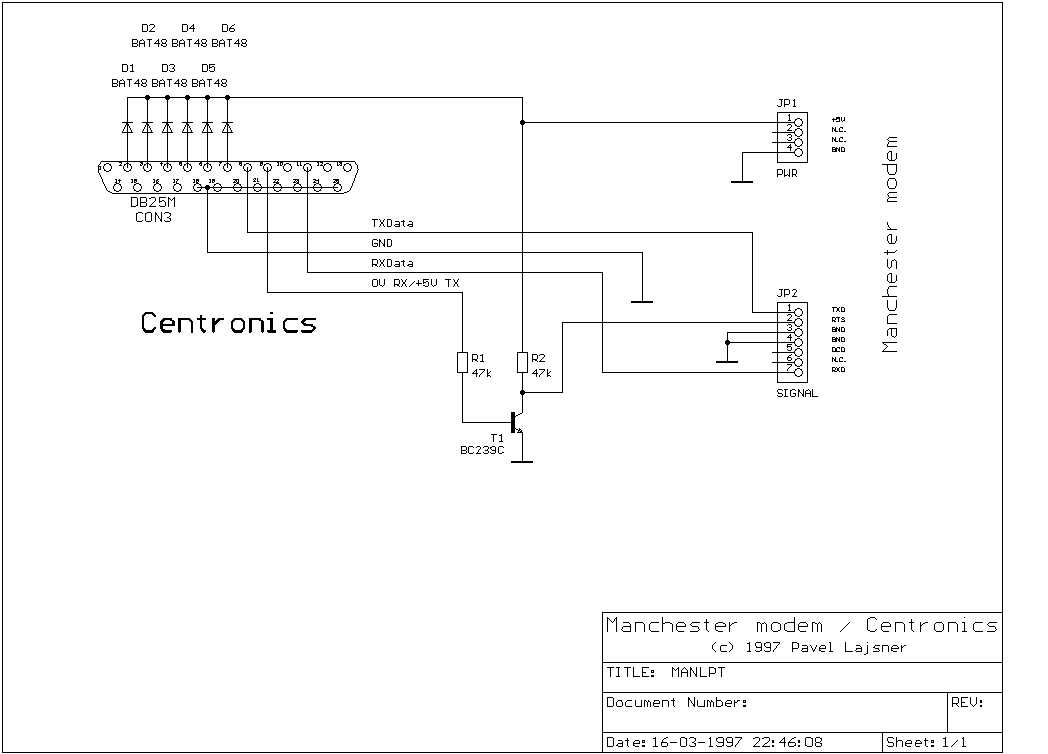

LPT - Paralel Port Modifikasyonu

  Pararlel Port Devre Şeması

Paralel Port devresi ile modemi yine TFPCX veya TFX_PAR sürücüleri ile kullanabilirsiniz. Bunun için kullanılan BAT dosyasına:

TFPCX -PlptN -B:4800

Veya

TFX_PAR -C:N -B:4800

Yazılması gerekir. Buradaki N harfi Paralel port numarasıdır. (1, 2, ....) 4800 ise Modemin çalışma hızıdır. (1200 = 1200bps, 4800 = 4800bps)



PTT Devresinin Modifikasyonu

                                                        NPN
                                        PNP   10K         c_______  TRX'in PTT Girişine
                               1k5         c___/\/\/\____|/
Modemin PTT Girişine    _____/\/\/\/\____|/              |\
                                         |\               e
                                           e              |
                                           |              |
                                           |              - GND




Çalışma Hızına Göre Eleman Modifikasyonları

HIZ

C6

C2

R10

38400 bps

6.8 nF

330 pF

2.2 K

19200 bps

10 nf

680 pF

6.8 K

9600 bps

22 nF

1 nF

15 K

4800 bps

47 nF

2.2 nF

33 K

2400 bps

100 nF

4.7 nF

68 K



Çalışma Hızının Şeçimi

Devrede 74HC86' nın 2 nolu ayağı ile 4006 entegresinin 3 nolu ayağının birbirine bağlı olduğu görülmektedir. Bu iki uç 4024 entegresinin bağlandığı ayağa göre modemin çalışma hızını belirlemektedir.

74HC86 ' nın 2. pini

4006' nın 3. pini

4024' ün ayakları

Çalışma hızı

Bu iki uç Birbirine Bağlı ve 4024 'ün istenilen ucuna bağlanacak.

1

38400 bps

3

300 bps

4

600 bps

5

1200 bps

6

2400 bps

9

4800 bps

11

9600 bps

12

19200 bps

Örnek :

74HC86 (3) + 4006 (3) + 4024 (6) = 2400 bps







Kaynak : S53MV

(Güncellemeler : IW3GRV, PE1JPD)

Sinan ÖZMEN, TA2MBD

19 Kasım 2002
