Pasif Paket Radyo Filitresi
Aşağıdaki devre 1200bps ve 2400bps data haberleşmesinde kullanılan

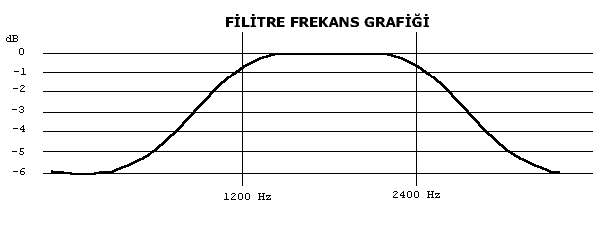

1200 Hz - 2400 Hz arası AFSK data aktarım frekanslarının dışında kalan bölgeyi filitre etmekte. Biraz daha açmak gerekirse, 1200 Hz in altındaki ve 2400 Hz in üstündeki frekansları geçirmemekte.Squelch kontrolü olmayan cihazlar, yüksek gürültülü PR frekansları ve özel bazı uygulamalar (ses ve data haberleşmesinin ortak yapılması vb.) kullanım alanı sayılabilir.
|
|
Devre oldukça basit olup yine alternatif olarak 2.2 uF kondansatörler yerine 100 nF lık kondansatörler kullanılabilir. Bu şekilde yapıldığında 60.29 W luk direnç yerine 1326 W ve 30.14 W yerine 663 W direnç kullanılmalıdır.Bilindiği üzere bu değerlerde standart direnç olmamakta bu sebeple uygun üst değerlerde trimpot dirençler dijital-ohmmetre ile ayarlanmalıdır. |
Kaynak : CH3GER, Christian
Sinan ÖZMEN, TA2MBD
12 Şubat 2002
