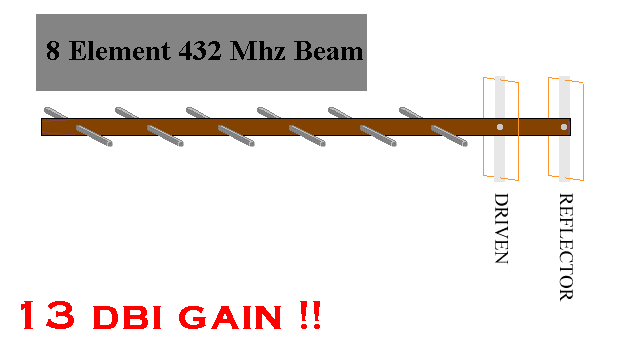

Bu anten boomunun yapımında ağaç kullanıldı.( Boom yapımında metal kullanmayın.) Boom uzunluğu 155 cm, genişliği 1.5 cm. Boom üzerinde, elemanların yerleştirileceği yerleri işaretleyin ve boomun ortasından 3 mm çaplı delikler açın. Bunları yaptıktan sonra, sudan etkilenmeyen cilayı 3-4 kat sürün. Bu işlem boomu havanın bozucu etkilerinden koruyacaktır. Quad elemanlarda 12 numara tel kullanın.Teli doğru uzunluklarda kesin (aşağıdaki tabloya bakın). Quad elemanlar, alt ve üst kenerları, bir pleksiglas şeridin iki ucunda açılan deliklerden geçirilerek desteklenir ve pleksiglaslar ortalarından booma bağlanır. Tellerin deliklerden geçtiği yerlere epoksi sürerseniz tellerin hareketi, dolayısıyla anten ayarının bozulmamasını sağlarsınız.
Sonra, quad elemanı için kesilen telin bir ucunu N-tipli bağlantı elemanının ( connector ) orta ucuna lehimleyin, teli pleksiglas deliklerinden geçirerek kare şeklini verin. Diğer ucu da N-tipli bağlantı elemanının toprak ucuna lehimleyin. Reflektor elemanını kare şekline soktuktan sonra iki ucu birbirine lehimleyin.
Yönlendiriciler boom üzerindeki deliklere monte edilirler. Bu deliklerede epoksi sürün. Yönlendiriciler 3 mm çapındaki metal çubuklardan yapılır. Bu çubukların KESİNLİKLE tam ölçülerinde kesilmeleri gerekiyor. ( aşağıdaki tabloya bakın ). Paslanmaz çelik kaynak çubukları tavsiye edilir.
NOT: UHF frekanslarında 3 mm lik bir hata, antenin performansını çok etkiler.
( reflector: yansıtıcı, driven: sürülen, director: yönlendiren )
|
Eleman uzunlukları
Yansıtıcı eleman ( reflector ) .......................................71.15 cm Sürülen eleman ( driven ) .......................................67.62 cm Yönlendiriciler ( directors )........................................29.85 cm den başlayıp 28.38 cm ye kadar, her bir elemanda 3 mm kısalarak Eleman aralıkları Yansıtıcı-Sürülen ........................................17.78 cm Sürülen-Yön 1 ........................................13.34 cm Yön 1-Yön 2 ........................................27.95 cm Yön 2-Yön 3 ........................................14.85 cm Yön 3-Yön 4 ........................................22.17 cm Yön 4-Yön 5 ........................................22.17 cm Yön 5-Yön 6 ........................................22.17 cm
|
Yapmayı deneyen bütün amatörlere kolaylıklar diliyorum.
73, TA2IB Ömer Kavas Üsküdar 9-Şubat-2002
