Bu filtrenin yapımındaki asıl amaç; vericiden çıkan yüksek frekanslı
harmonikleri kesmek veya en azından aşağıya çekmektir. 35Mhz in üzerindeki
sinyallerde sağladığı zayıflatma yaklaşık olarak 30dB
dir.
| ADET | PARÇANIN AÇIKLAMASI |
| 2 | 120pF GÜMÜŞ MİKA KAPASİTÖR |
| 1 | length of 14-18 S.W.G. Enamelled copper wire |
| 2 | SO259 KOAKSİYEL SOKET (SKT1 VE SKT2) |
| 1 | METAL KUTU ve EKRAN |
| 2 | 3-4mm ÇAPINDA VİDA LEHİM PAPUCU |
| 2 | DELİK İZOLATÖRÜ |
Filitre şeması aşağıdaki şekilde görüldüğü gibidir. Yüksek frekanslarda L1, L2,
L3 iletken bobinlerde oluşan empedanslar yükselir, böylece bütün devrenin kaybı
yükselir. Bunlara ek olarak C1 ve C2 kapasitörlerinin empedanslarıda düşerek
yüksek frekanslardaki sinyal kayıpları artarak toprak seviyelerine gelir.
Yapım oldukça kolay. Bobinlerin üçü de 10mm çaplı karkas üzerine 6 tam
tur ve her bir tur arasında kablonun kendisi kadar boşluk bırakılarak 18

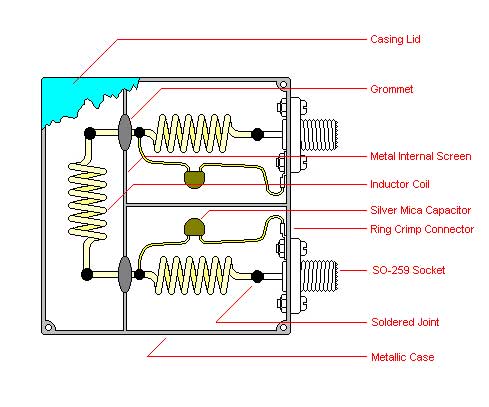

SWG emaye bakır tel ile yapılır. Bobinler şekil 2 deki yerleşim şekline bağlı
kalarak ekranlanmış, yani metal bir kutu içine monte edilmelidirler.
Montaj bittikten sonra devrenin performansı kontrol edilmelidir. Bazı
durumlarda, 50 ohm empedans elde edilene kadar bobinlerin tekrardan
ayarlanmaları gerekebilir.
