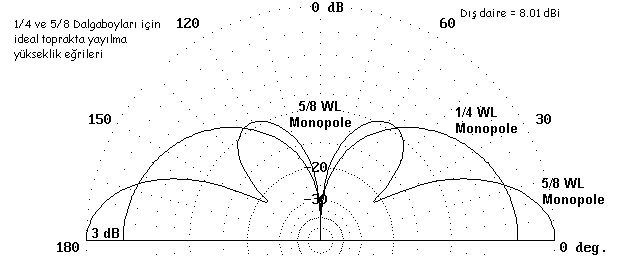

5/8-dalgaboylu dik anten, 1/4-dalgaboylu dik antenden 3-dB daha kazançlıdır. Bu sonuç, her iki antende ideal toprak üzerindeyken yapılan ölçümler ve hesaplamalardan elde edilmiştir.Şekil-1 deki sinyal dağılımları belirtilen şartlardaki ölçümlerin sonucudur. Her iki antende 2.5 mm çapındaki, kayıpları önemsenmeyecek kadar küçük, bakır telden yapılmıştır, 3.75 MHz test frekansında 1/4-dalgaboylu anten 5.08 dBi, 5/8 anteni ise 8.01 dBi kazanç göstermiştir.
Uzun elemanın daha kazançlı olduğu yolundaki ikinci iddia eleman üzerindeki akım dağılımı ile açıklanabilir. Resim 2 de uzun ve kısa antenlerdeki akım dağılımları gösterilmiştir, toprak düzlemindeki elemanlar gösterilmemiştir. 1/4-dalgaboylu anten "yarım-dipol" akım dağılım eğrisi gösterirken, 5/8-dalgaboylu anten ise "yarım-EDZ" dağılım eğrisi gösterir. Kısa antenin oldukça üzerinde oluşan akım eğrisinin tepe noktası, uzun antene, düşük açılı ve fazla bir kazanç sağlar.
5/8-dalgaboyunun" 3dB daha fazla kazançlı olduğu" iddiası son yıllarda sessizliğe bürünmüş, bu konuda yapılmakta olan sistematik araştırmaların sonuçlarını bekliyor. Fakat, 1/4 ve 5/8 karşılaştırmasındaki sorunun çözümü üç başlık altında sıkışmış durumdadır. Spektrumun alt HF bölümündeki dikey antenlerin tabanları toprak seviyesindedir ve radyalleri gömülü Toprak-Düzlemi Antenleridirler ( Groaund- Plane). VHF bölgesinde ise, dikey antenler ve radyalleri, toprak seviyesinden en az 1 dalgaboyu, çoğunluklada birkaç dalgaboyu yukarıdadırlar. Üçüncü fakat dikey antenlerin az kullanıldığı bölge, üst HF bantlarının 20 metreden 10 metreye kadar olan, bazen yeri dar olan amatörlerin kullandığı bölgedir. 5/8 anten konusunu incelerken, herbir frekans bölgesi ve anten montajını içeren üç ilgili fakat birbirine göre bağımsız konuda inceleme yapacağız.
Üç bölümlü inceleme, aşağıdaki başlıklar altında toplanabilir.
. Radyalleri
toprak altında 80-m için dik antenler
Yukarıda, üç başlık altında belirtilen konular hakkındaki
dökümanların Türkçeleri hazırlandıkça, bu başlıklar linkler haline
dönüştürülerek bu WEB sayfasında yayınlanacaktır. 73 03-03-2002
With the permission
of
L.B.Cebik,
W4RNL http://www.cebik.com/
Tercüme ( Translated by )
Ömer Kavas
TA2IB Üsküdar
