Rf Ön Kuvvetlendirici ( 10dB kazanç )

Herkese Merhaba

Band geçiren filtreyi tamamladıktan sonra sıra sinyali kuvvetlendirmeye geldi. Bu devre VE7GC nin Pop Corn Rf Pre-Amplifier devresidir.

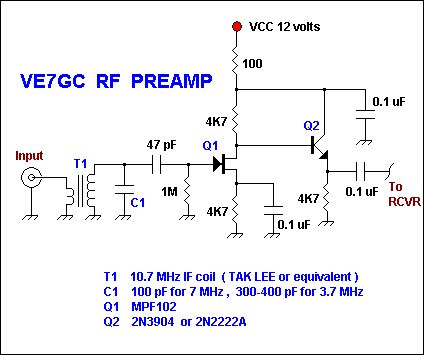

Devre şekilde görüldüğü gibi N kanal bir fet ten sonra npn bir tanzistör ile çıkış almaktayız.

T1 Mp102 ( BF 244, BF 245, BFS 72, 2N3823 VEYA 2N5245 )

T2 2N3904 ( 2N2222A, BC 174, BC 182, BC 190 VEYA BC 546 )

Altı çizili olanlar kullandığım tranzistörlerdir.

10.7 MHz IF Bobinin (Tak Lee veya eşdeğeri) içerisindeki kondansatörü çıkarmak gerekir. Ama ben çıkarmadım ve paralel olarak eklediğim 100pF ile uyumlu çalışıyor. Bobin orta bir değerde tune oluyor.

IF bobinin yanındaki C, 7MHz için 100pF, 3.7MHz için 300-400pF

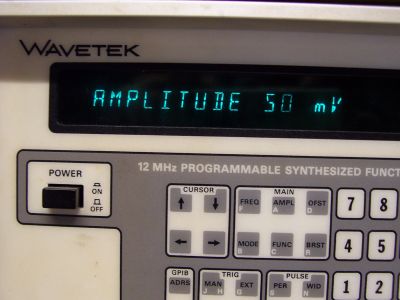

Genlik olarak 50mV u ayarladım. Aslında antene gelen sinyalin genliği microvoltlar seviyesindedir. 50mV ayarlamamım sebebi tayf anlizörünün microvolt seviylerini gösterecek hassasiyet olmayışı idi. Keza osilaskop da aynı durumda.

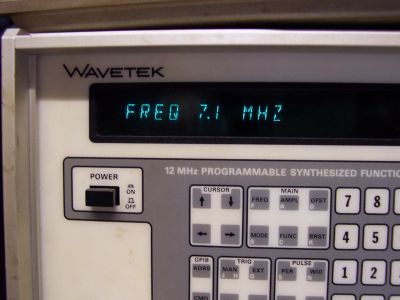

Frekans olarak 7.1MHz

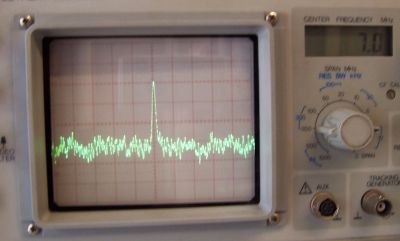

Rf Generatörün çıkışındaki sinyal

Tayf analizörünün her kademesi (div) 10dB ve iki şekil arasındaki fark 1 bölüm olduğuna göre rf ön kuvvetlendiricinin 10dB lik kazancı var diyebilirz.

Devrenin bitmiş hali.

Yapacak arkadaşlara kolay gelsin.

73 de TA1GS

Burak TATLISERT
