SSTV SAYFASI



SEVGİLİ AMATÖR ARKADAŞLAR.

Amatör haberleşme alanında çeşitli mode’lar (haberleşme tipleri) kullanılmaktadır. Digital haberleşmenin günümüzde daha popüler olmaya başlaması, hemen hemen herkesin öyle veya böyle evlerine almış oldukları bilgisayarların amatör telsiz cihazları ile birlikte kullanılması nedeniyledir. SSTV nin diğer digital mode’lardan daha ilgi çekici olmasının nedeni ise, amatörlerin birbiri ile resimleşerek haberleşmesinin ilginç bulunmasıdır.

  1. SSTV YAPABİLMEK İÇİN GEREKENLER:
  1. BİLGİSAYAR:
  2. SSTV yapmak için gereken bilgisayarın minimum 100 MHz hızında, 32 Mb ram hafızalı, 16 bit rengi destekleyen minimum 1 Mb ekran kartlı ve Soundblaster ses kartı olması gerekiyor.
  3. PROGRAM:
  4. Çeşitli SSTV programları mevcut. Eskiden bir modem vasıtası ile yapılan SSTV bu günlerde bilgisayar yazılımlarının gelişmesi ile bir ses kartı ve bir programla çözülmeye başlandı, sizlere tavsiye edeceğim SSTV programı benim uzun süredir kullandığım CHROMAPIX ve W95SSTV adındaki yazılım. Ses kartı ile çalışan bu programlar türleri arasında en iyisi oşarak bilinen yazılımlardır.
  5. CHROMAPIX programını  www.siliconpixels.com  adresinden  download edebilirsiniz.
  6. HF ve VHF CİHAZ:

Bu maddeyi açıklamaya gerek olmadığı kanatindeyim zira bu cihazsız bu iş olmuyor.images/sstv.htm

Gelelim QSO Yapmaya;

  1. SİSTEMİN KURULMASI:

  2. Bilgisayarınızdaki Ses kartının LINE IN girişine cihazın speaker çıkışını, cihazınızın microphone girişini ses kartının LINE OUT çıkışına bağlayıp SSTV frekanslarında resimleşmeye(!) başlayabilirsiniz. .
  3. HABERLEŞME:

Unutmayalım ki amatörlerin uyması gereken bir işletme kuralları vardır. Nasıl CW, SSB, DIGITAL, SATELLITE gibi mode’lar için ayrılmış bantların içinde belirlenmiş frekans’lar var ise SSTV içinde belirlenmiş frekanslar vardır ve buralarda bu mode ile haberleşme yapılır.(her ne kadar cb bantlarda SSTV yapanlar varsa da bu amatörleri bağlamaz ama uygun da değildir.)

3.  SSTV FREKANSLARI:

BAND Nokta Frekansı
160m 1.916 MHz.
80m 3.728 MHz.
40m 7.035 MHz.
20m 14.230 MHz.
17m 18.105 MHz.
15m 21.340 MHz.
12m 24.925 MHz.
10m 28.680 MHz

Bu frekanslar merkez olup +5 KHz ile – 5 KHz. arasında SSTV haberleşmesi yapılır.



         Yukarıda sizlere önerdiğim program windows ortamında çalışır. Dos ortamında çalışan programları bir modem gerektirdiği, aynı zamanda resim kalitesi kötü olduğu için, yani dos ortamı ekran kartını iyi desteklemediği için tavsiye etmiyorum.

TA1BM NOTU: Her gün yerel saat ile 14.30 gibi 7.092 MHz frekansını etkiliyen bir SSTV sinyali değildir. Bu sinyal 7.092 de değil, çünkü usb modundadır ve fax gönderilmektedir. Çünkü bir SSTV resminin karşı istasyona gönderilmesi 2 dakika sürer, 3 saat değil. Aynı zamanda bu frekans maalesef amatör dışı kişilerce kullanılmaktadır. Bu bilgiyi, bazı amatör arkadaşların bu sinyali SSTV görüşmesi sanıp yanlış değerlendirdiklerine şahit olduğum için yazıyorum.



SSTV İLE İLGİLİ RESİMLER

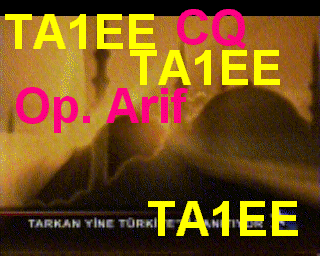

Havada istasyon ararken kullandığım RESİMLER'den örnektir.

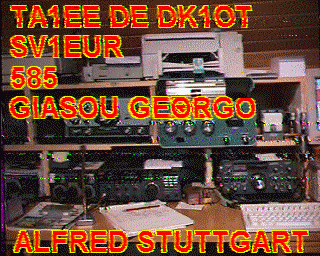

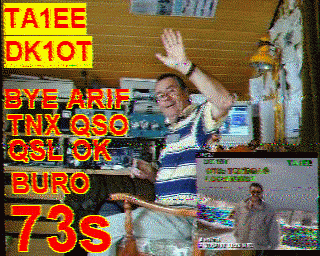

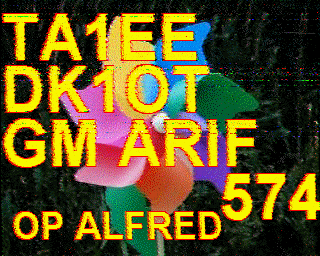

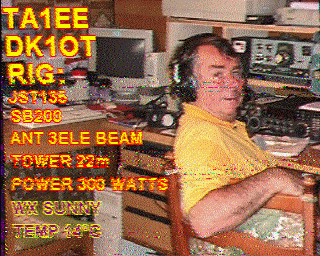

YAPTIĞIM QSO'LAR DAN ÖRNEKLER

Bu resimler, havadan, karşı istasyon tarafından bana gönderilen ve benim kayıt ettiğim resimlerdir

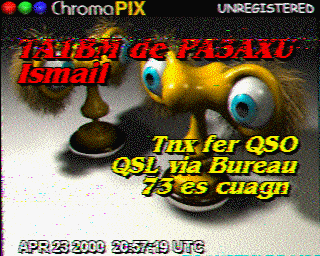

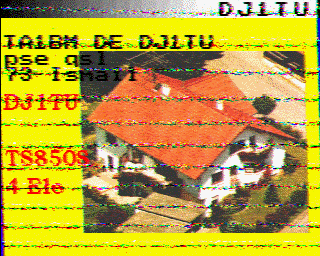

ÜSTAD TA1BM'A AİT QSO ÖRNEKLERİ
