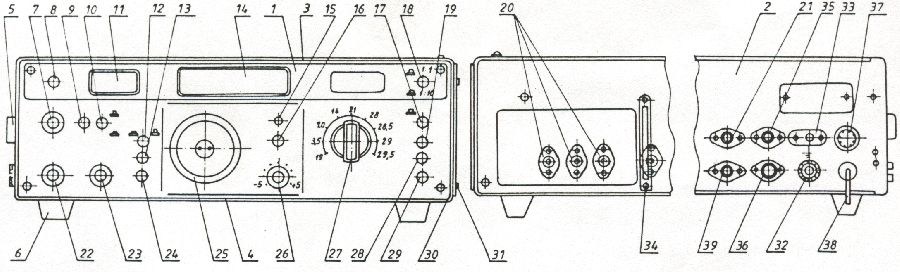

| 1. Płyta czołowa 2. Płyta tylna 3.Przykrywa górna 4. Przykrywa dolna 5. Uchwyt boczny do noszenia 6. Nóżka 7. Kalibracja 8. Wyłącznik zasilania 9. Przełącznik fali padającej i odbitej 10. Przełącznik trybu pomiarów 11. Wskaźnik pomiarowy 12. Przełącznik wstęg 13. Przełącznik szerokości wstęgi |
14. Cyfrowy wskaźnik
częstotliwości 15. Wskaźnik załączenia RIT-a 16. Załączenie RIT-a 17. Przełącznik pracy generatora 18. Załączenie tłumika wejściowego 19. Załączenie VOX-a 20. Gniazdo antenowe 21. Gniazdo zewnętrznego generatora 22. Regulacja wzmocnienia w.cz. 23. Regulacja wzmocnienia m.cz. 24. Przełącznik rodzaju pracy 25. Pokrętło strojenia 26. Dostrojenie (RIT) |
27. Przełącznik
pasm 28. Kompresor dynamiki 29. Załączenie ARW 30. Radiator 31. Nóżka 32. Gniazdo uziemienia 33. Gniazdo słuchawkowe 34. Gniazdo sterowania 35. Gniazdo mikrofonowe 36. Gniazdo klucza 37. Bezpiecznik sieciowy 38. Kabel zasilający 39. Zdalne załączenie nadajnika |
