Antena Logoperiodyczna LPDA

Konstrukcja w/g K4EWG

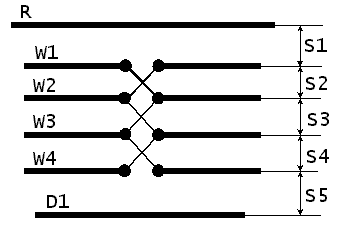

Jest to układ dipoli, zasilanych w środku i połączonych naprzemian.
Materiał rozdzielający dipole powinien być bardzo dobrej jakości [ najlepiej teflon ].
      Parametry techniczne anteny:
Zysk:  11,7 dB
Tłumienie przód/tył:  32 dB
Tłumienie boczne:  45 dB
R anteny: 39R
Element 7 MHz 10 MHz 14 MHz 18 MHz 21 MHz 24 MHz 28 MHz
R 2218,86 1537,82 1109,43 859,64 739,61 624,00 554,71
W1 2142,86 1485,15 1071,43 830,19 714,28 601,65 535,71
W2 2035,67 1415,21 1014,28 790,95 679,97 575,45 501,38
W3 1933,84 1384,57 960,17 753,56 641,60 547,57 469,24
W4 1837,11 1287,07 908,90 717,93 608,08 521,94 439,42
D1 1961,11 1359,60 980,85 760,01 653,90 551,70 490,17
S1 365,17 253,46 182,85 141,68 121,90 102,85 91,42
S2 214,85 148,61 107,14 83,01 71,42 60,26 53,57
S3 203,56 141,52 101,42 79,09 67,69 57,44 50,13
S4 193,38 134,65 96,01 75,35 64,16 54,75 46,92
S5 644,42 446,43 322,21 249,66 214,81 181,23 161,10
