Sprejem ACARS - VHF signalov

Vzporedno z govornimi načini komunikacije poteka v letalstvu tudi vedno bolj živahen
podatkovni promet, od tega pa je nekako najenostavnejši za sprejemat način, imenovan

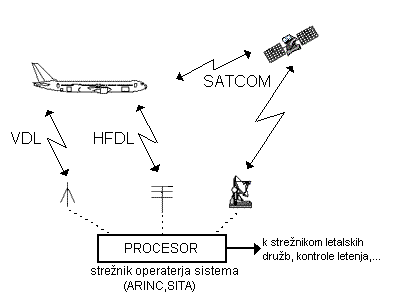

VHF data link (VDL, ACARS-VHF). Ta deluje v sklopu sistema ACARS (aircraft
communications addressing and reporting system), katerega del sta še sistema za digitalno
komuniciranje preko kratkih valov (HFDL) ter satelitov (SATCOM).

VDL deluje na določenih kanalih v VHF letalskem frekvenčnem pasu. V Evropi je primarna
frekvenca 131,725 MHz, sekundarna 131,525 Mhz, na največjih letališčih oz. kjer je
gostota prometa zelo velika pa imajo še dodatne. Modulacija je AM-MSK z zamikom
1200Hz/2400Hz ter hitrostjo 2400 bps, CSMA dostop. 1200Hz pomeni spremembo bita,
2400Hz pa njegovo ohranitev. Koda znakovno orientiranega protokola je 7 bitna ASCII s
paritetnim bitom.

Kaj potrebujemo za sprejem? Ker je že skoraj vsaka ročna radioamaterska UKV postaja
razširjena z AM sprejemom na pasu 118-136 MHz, se za začetek zadovoljimo s tem. Tudi
antena bo za prve poskuse dovolj GP za  dvometerski band. Če postajo naravnamo na
131,725 MHz, lahko tu občasno slišimo packetu podobno žvrgolenje. To so podatkovni
paketi, ki jih letala pošiljajo zemeljskim postajam. Sedaj potrebujemo še PC računalnik z
zvočno kartico ter ustrezno programsko opremo in seveda kabel za povezavo audio izhoda
UKV postaje z vhodom zvočne kartice.

Poleg variante, da osvežimo naše programersko znanje in kaj sami napišemo, lahko
programe za dekodiranje (brezplačno) dobimo na internetu. WACARS avtorja M. Robertsa
deluje pod Windows-i in vsebuje tudi (povprečno založeno) bazo podatkov (letal, letališč,
letalskih družb,...) s katero zna dodatno interpretirati podatke. Drugi program, KRACARS
(avtor K. Rafiq) pa je narejen za DOS, je precej kratek (50K) in nezahteven do procesorja.
Je res enostaven za uporabo, podatke le prikazuje na ekran in jih zapisuje v datoteke tako v
"surovi" kot v interpretirani obliki. Enostavno zaženeš ga in to je vse.

Zaradi vrste modulacije je sprejem precej občutljiv na motnje, oba omenjena programa pa
zahtevata tudi dokaj natančno nastavitev jakosti signala (z nastavitvijo glasnosti radijske
postaje ter nastavitvami v "mikserju" zvočne kartice). Sprejem lahko izboljšamo z uporabo
boljšega sprejemnika, antene ter ustreznih filtrov. Za silo pa lahko uporabimo v povezovalni
kabel zaporedno vezan kondenzator npr. 100nF, da grobo filtrira ter oslabi signal. Ta
kondenzator je ob mojem Kenwood-u TH28E obvezen del opreme za sprejem.

Gornja programa seveda nista edina na voljo, obstaja še cel kup bolj ali manj ustrezno
dragih pripomočkov za nadzor nadglavnih prostranstev. Airmaster, SkySpy, ACT-1, Dacars,
AirNav so nekatera imena več ali manj kompleksnih kosov opreme, ki pa tudi precej
zmorejo.

Poglejmo si še sestavo podatkovnega paketa (izkušeno oko bo prepoznalo BSC format):

*do 16+11 znakov začetne sekvence za "ogrevanje" na 2400Hz (preklop TX, squelch,AGC)
2+2 znaka za sinhronizacijo na bit ter sinhronizacijo na znak
1 SOH znak za začetek glave
1 znak - način,zemeljska postaja
7 znakov - naslov,reg.št. letala
1 znak - ack/nak  za potrditev sprejema
2 znaka - oznaka tipa sporočila
1 znak - ID bloka - poveča se za 1 pri vsakem uspešnem prenosu
1 STX znak - začetek teksta
4 znaki - zaporedna oznaka sporočila
6 znakov - oznaka poleta
do 220 znakov - tekst - sporočilo
1  ETX znak - za konec sporočila oz. ETB če je sporočilo daljše od 220 znakov in se
nadaljuje v naslednjem paketu
2 znaka -  sekvenca za ugotavljanje napak
1  DEL znak -  marker konca paketa

na konkretnem primeru bi izgledalo takole:

*<SYN><SYN><SOH>B.HB-IOK<NAK>Q01<STX>M81ASR0306<ETX>=L<DEL>

oziroma če podatke nekoliko uredimo:

ACARS način: B (zemeljska postaja v Milanu)
Reg. št. letala: HB-IOK  (Airbus 319)
Tip sporočila: Q0 (link test)
ID bloka: 1
Št. sporočila: M81A
Št. poleta SR0306 (Swissairov polet 0306)
Sporočilo: (brez sporočila)

Sporočilo (če je) je lahko v različnih oblikah - od odprtega teksta, standardnih kratic pa do
nizov navidez povsem naključnih znakov, največkrat pa kombinacija vsega omenjenega.
Domala vsaka letalska družba ima svojo, značilno obliko sporočil in z malo prakse se da iz
njih izluščiti marsikatero zanimivo informacijo, tudi če ne uporabljamo kakšnega
višjenivojsko - dekodirnega programa. Posadke in letalski računalniki si tako (ročno ter
avtomatsko) izmenjavajo podatke z operativnimi službami letalske družbe oziroma
(zaenkrat še v manjši meri) s kontrolo letenja. Tako je lahko v sporočilu pozicija letala,
meteorološki podatki, razna druga telemetrija (stanje goriva, motorjev, spisek okvar, ...)
oziroma zahteve po npr. vremenskem poročilu ali pa kakšna druga informacija.

Kateria letala lahko detektiramo?  Pogoj je, da ima letalska družba letala opremljena s tem
sistemom ter je uporabnik omenjene storitve (katero skoraj izključno ponujata korporaciji
ARINC ter SITA). Tako ima recimo Adria Airways operativno opremljena le letala Airbus
320. Od večjih družb pa zaenkrat še ni uporabnik npr. Alitalia (no, imeli naj bi nekaj letal v
fazi preizkušanja).
Če pa se nahajamo v bližini ustrezne zemeljske postaje, lahko zaznavamo tudi "uplink"
pakete. V Sloveniji imamo tako postajo na Brniku, v naši soseščini pa so postaje v Zagrebu,
Gradcu, Benetkah, ...

  Poglejmo si še , do katere razdalje lahko sledimo letalu. Recimo, da leti na višini 11 km,
kilometer več, kilometer manj. Če številko vstavimo v enačbo, dobimo ob običajnih pogojih
razširjanja radijsko vidljivost reda 400 - 500 km, odvisno tudi od naše nadmorske višine.
Vsak pa naj sam presodi ter preizkusi, kako in koliko vpliva konfiguracija terena. Podatka o
moči VDL oddajnikov na letalih sicer nisem nikjer zasledil, a QRP zagotovo niso (večinoma
naj bi uporabljali eno izmed standardnih rezervnih VHF postaj na krovu).


Še par besed o nekaterih ostalih "letalskih" digitalnih povezavah:

Že v uvodu omenjeni HFDL ali ACARS - HF je podobna zadeva, le da deluje na kratkem
valu ter z nekoliko drugačno modulacijo (8PSK, različica standarda MIL-188-110A), hitrost
prenosa pa gre adaptivno od 150 do 1800 bps, odvisno od kvalitete zveze. Čeprav se sliši
nekoliko staromodno, je relativno nova ter uporabna tam, kjer ni VHF pokrivanja. Je tudi
precej cenejša za postavitev in uporabo od satelitov, čeprav so le-ti priporočeni kot
primarno sredstvo za komuniciranje na takih področjih.

SSR oziroma sekundarni nadzorni radar pa je v pomoč kontrolorjem za radarskimi zasloni..
To je oddajnik na krovu letala ("transponder"), ki na zahtevo odda identifikacijsko kodo
(način A) ter višino letala (način C).  Zahtevo odda zemeljska postaja preko antene, ki se
vrti skupaj z anteno primarnega ("pravega") radarja. Identifikacijska koda ter višina pa se
prikažeta kontrolorju na radarskem zaslonu poleg "pikice" primarnega radarja. "Uplink"
poteka na 1030 MHz , "downlink" pa na 1090MHz. Sistem je v bistvu skoraj identičen
vojaškemu "IFF" - identifikacija naš - tuj.  Novejši način "S" pa lahko poleg omenjenih
podatkov prenaša še kup drugih parametrov oziroma lahko služi tudi kot nižji nivo raznih
drugih sistemov. Zadeva zna postati zelo zanimiva čez kakšno leto (2005?), ko naj bi se
začelo v večji meri uporabljati avtomatsko oddajanje točne pozicije letal prav preko tega
sistema. Za razliko od VDL-ja , ki ga uporablja le določena podmnožica letal, je s SSR
transponderji opremljeno praktično skoraj vse, kar leti.

Omeniti bi veljalo še VDL način 2, ki je v razvoju kot posodobitev opisanega VDL sistema.
Zmogljivost je 31,5 Kbit/s, modulacija  D8PSK in za začetek naj bi deloval okoli 136,975
MHz. Trenutno je v fazi razvoja in preizkušanja tako v Ameriki kot v Evropi. Sicer je tu prišlo
do manjše zmešnjave pri poimenovnajih: prvotni VDL je pomenil VHF data link, ob pojavu
novega načina so temu dali ime spet VDL, a kot VHF digital link, končno pa so se dogovorili
in tako se starejši način sedaj imenuje VHF digital link 1 (VDL1), novejši  VHF digital link 2
(VDL2), snujejo pa že tudi VDL3 in 4.

Tako bo v prihodnosti tudi v letalstvu vedno več radijskega prometa potekalo po digitalnih
poteh in vse bolj zanimivo bo to detektirati. Za konec pa še nekaj internet naslovov na to
tematiko:

http://patriot.net/~acars/index.htm
http://home.kabelfoon.nl/~pdw/alp/
http://www.arinc.com/Products_Services/acars.html
http://www.sita.int/index.htm
http://www.tardis.ed.ac.uk/~kr/kracars/index.html
http://www.geocities.com/CapeCanaveral/Cockpit/9870/acars.html

Gregor Požar, S53RA
