Modificação no AGC do Atlas 210X

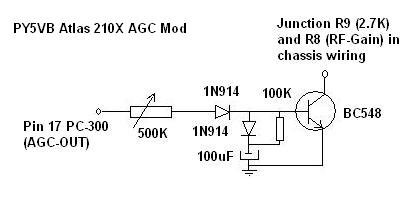

O AGC do Atlas 210X é derivado do áudio e deixa muito a desejar. Na Internet exitem diversas sugestões de modificações para o AGC do Atlas mas depois eu ter aplicado essas modificações no meu Atlas 210X não fiquei satisfeito. A modificação que proponho é baseado na variação da resistencia de um transistor que em paralelo com o controle de ganho de RF original do rádio atua no AGC de maneira muito efetiva, evitando saturação e deixando o áudio mais suave.

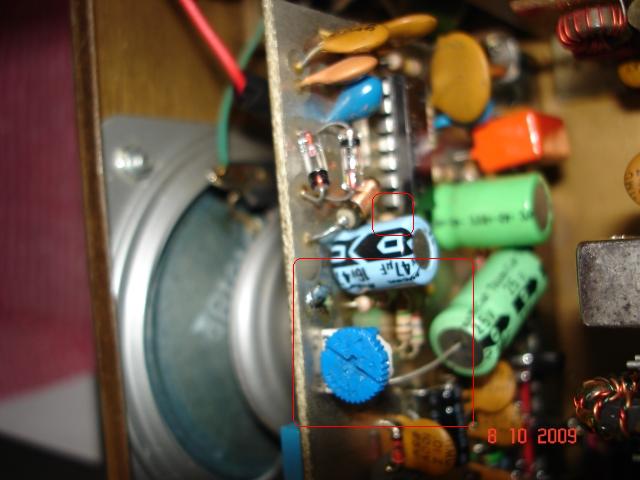

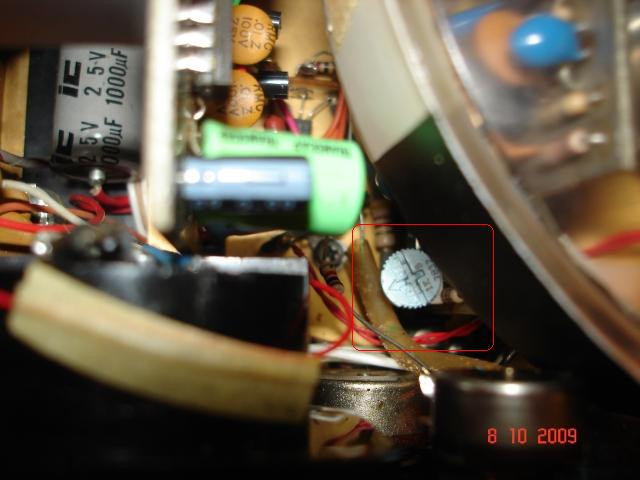

Foto do local de montagem do transistor BC548 e do trimpot de ajuste na parte inferior do rádio.





AJUSTES NO S-METER

1- Colocar uma carga de 50 Ohms no conector de antena.
2- Ajustar o trimpot  de 500K do circuito acima para o seu valor máximo (500K)
3- Ajustar o trimpot R309 da placa PC300D para uma tensão de 4,2V no pino 7 do CI  Q310B (CA3086)





4- Ajustar suavemente o trimpot  R222 da placa PC200D para indicar Zero no medidor S-METER (esse trimpot é visivel logo abaixo do lado esquerdo do dial)




5- Colocar o rádio na frequencia de 7000 Khz
6- Ativar o calibrador de frequencia do rádio (CAL) e reajustar a frequencia para máxima indicação do S-Meter que deve indicar um sinal muito alto.
7- Ajustar o trimpot do circuito modificado de AGC para indicação de S9 no S-Meter do Atlas.




Adaptação de microfone de eletreto no Atlas 210X

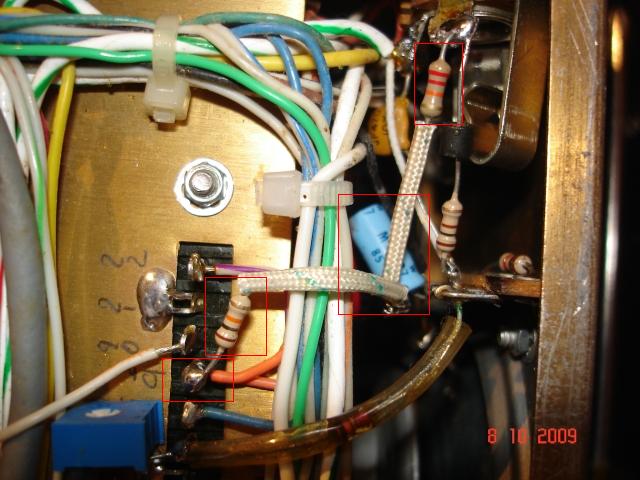

Devido a facilidade de se encontrar esses tipos de microfones, fizemos uma pequena adaptação para alimentar o conector de microfone do Atlas para permitir o uso de microfones de eletreto. O valor do resistor foi conseguido colocando um trimpot de 100K entre o pino 19 do PC300 ao conector MIC e fomos variando o seu valor para o máximo ganho do eletreto, e substituido pelo resistor equivalente.
