XW-2  (CAS-3)

por  PY4ZBZ    em 20-09-2015    rev.  08-09-2016

Telemetria a 9600 bps do XW-2F

Telemetria a 19200 bps do XW-2D

Em 19-09-2015 as 23:00 UTC foram lançados 9 satélites chineses. Em 20-09-2015 as 08:50 UTC ocorreu a primeira passagem sobre o Brasil.

Consegui captar os 6 satélites XW-2A a XW-2F, como mostra a figura seguinte:

Nela podemos ver os sinais de telemetria (TLM) a 9k6/19k2 e os sinais CW dos beacons, (somente o transponder E estava ligado) cujas freqüências estão na tabela seguinte:

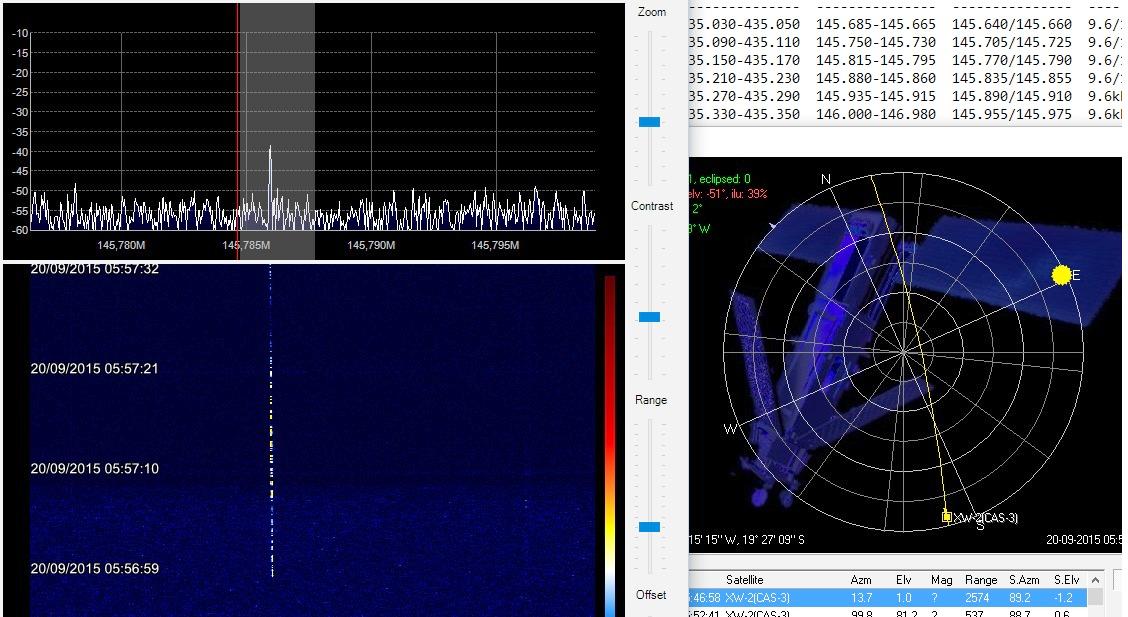

Em 145,790 MHz - 3 kHz de Doppler, focalizei um sinal CW bem no final da passagem:

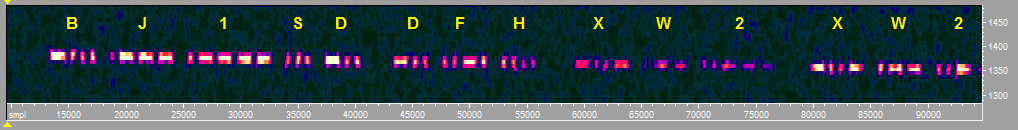

A figura seguinte é o espectrograma do sinal CW do XW-2C:

A transmissão era a seguinte:  BJ1SD DFH XW2 XW2 TAA RTT RUT RR6 RUI TN6 R6V RMN RUR ...

No transporder E escutei o Luciano PY5LF em SSB ao repassar a gravação IQ ! (click aqui para ouvir)

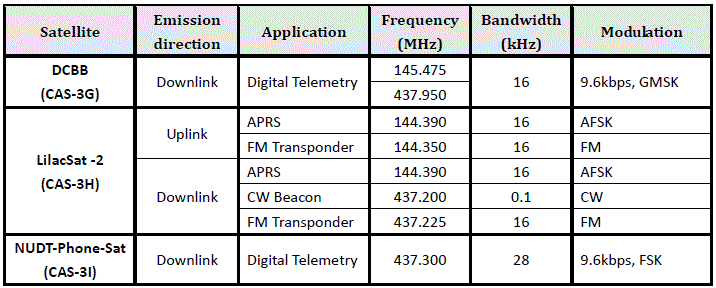

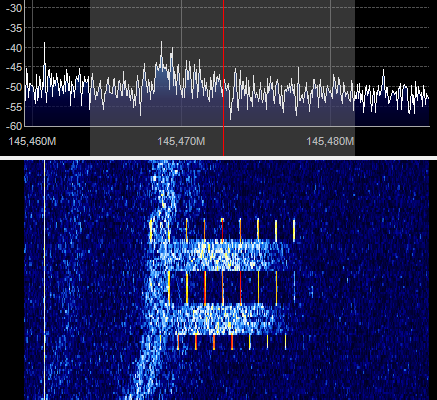

Em 22-09-2015 copiamos o sinal digital do DCBB (CAS-3G) em VHF:

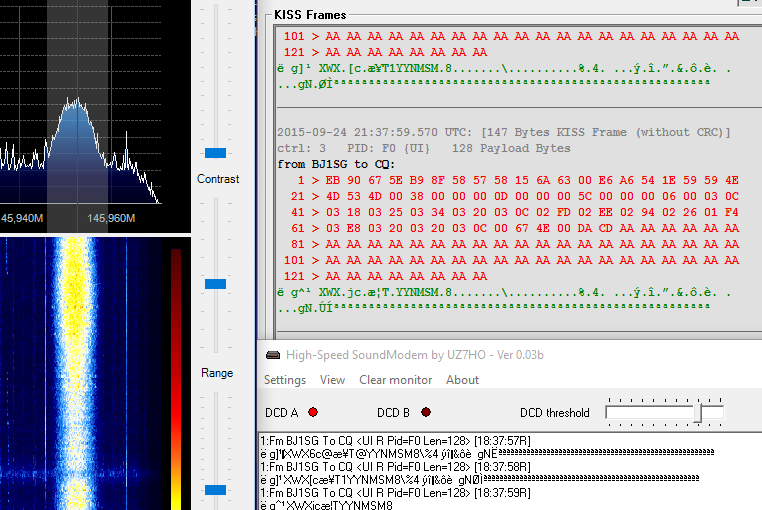

Em 24-09-2015, apos QSOs SSB com PT9BM e CX1TH no transponder linear do XW-2E, copiei e demodulei a telemetria a 9k6bps GMSK do XW-2F = BJ1SG em 145,955 MHz :

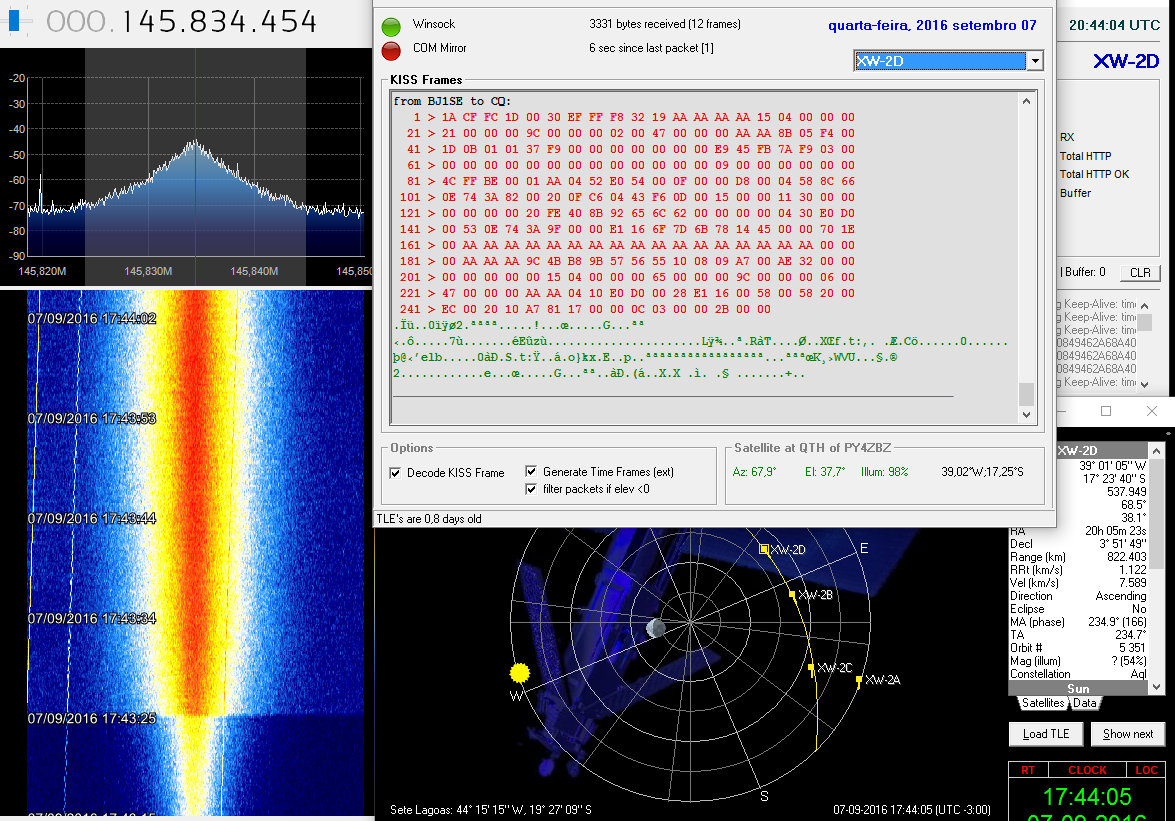

Em 07-09-2016 copiei a telemetria a 19200 bps GMSK do XW-2D :

LINKS:

http://amsat-uk.org/satellites/communications/camsat-xw-2/

73 de Roland.
