Exemplos de cálculos de enlace EME

por PY4ZBZ em 12-06-2021    rev  14-06-2021



1 - Enlace hipotético de A para B

2 - Enlace KP4AO para PY4ZBZ

3 - Enlace PY4AJ de e para DL7APV





Calculo (EME link budget) de um enlace hipotético em 222 MHz de A para B com os seguintes equipamentos:



Lado A  somente TX  (transmissão):

Antena Yagi de 6 elementos com 15 dBi de ganho (valor muito otimista pois o real é menos de 12 dBi)

Potencia de transmissão de 200 W (e mínima perda nos cabos e conectores)



Lado B   somente RX  (recepção):

Array de 4 antenas Yagi de 13 elementos ganho total 21,8 dBi (valor otimista)

Preamp e filtro com NF=1,4 dB  G=25,8 dB (e perda mínima nos cabos e conectores)

Receptor TS790 Kenwod com NF=3dB



Considerando a lua no perigeu, melhor condição ! (calculo otimista e sem considerar degradação por diversos ruídos, etc...)

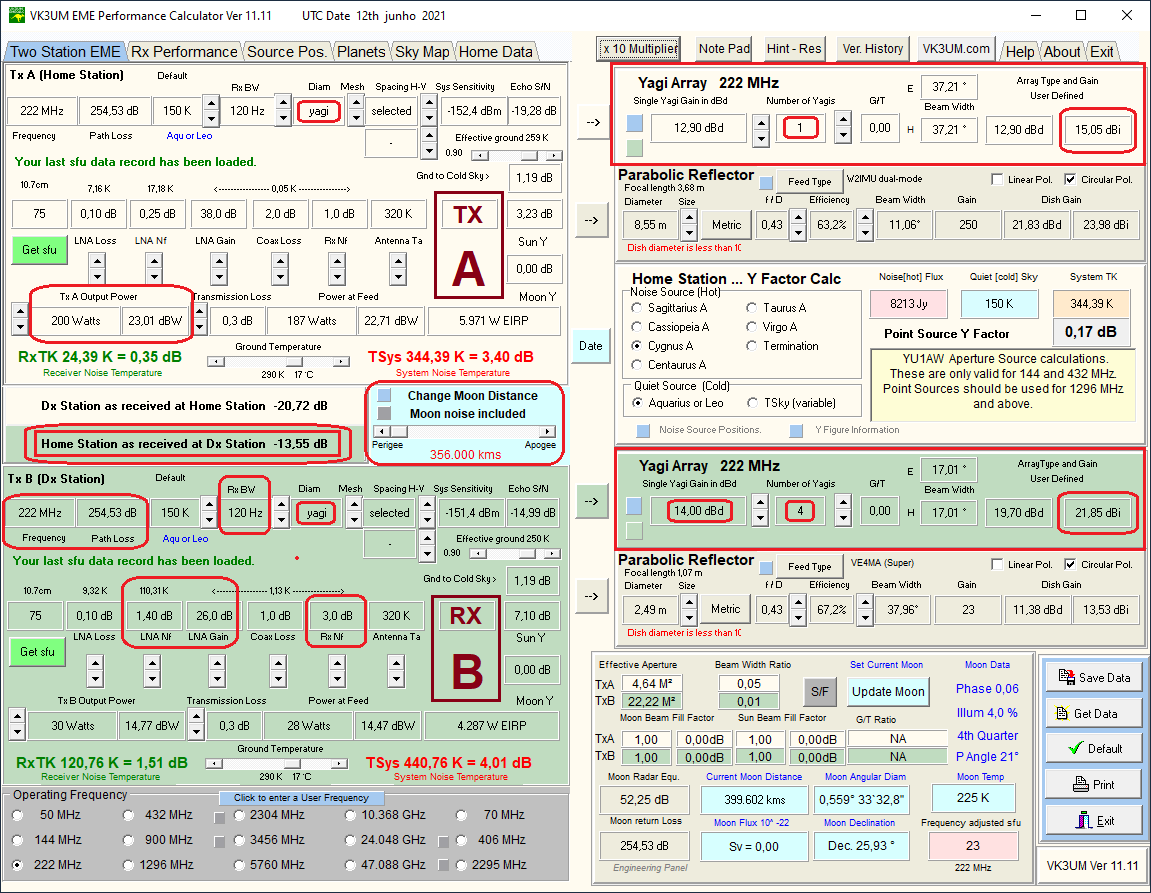

1 - Calculo com o VK3UM EME calculator:

Resultado : Sinal (SNR) recebido no lado B numa banda de 120 Hz : -13,55 dB.

Conclusão :  IMPOSSÍVEL em CW (mesmo usando banda de apenas 120 Hz)

IMPOSSÍVEL em JT65 pois -13,55 dB em 120 Hz valem -26,55 em 2,4 kHz (e calculo muito otimista !)

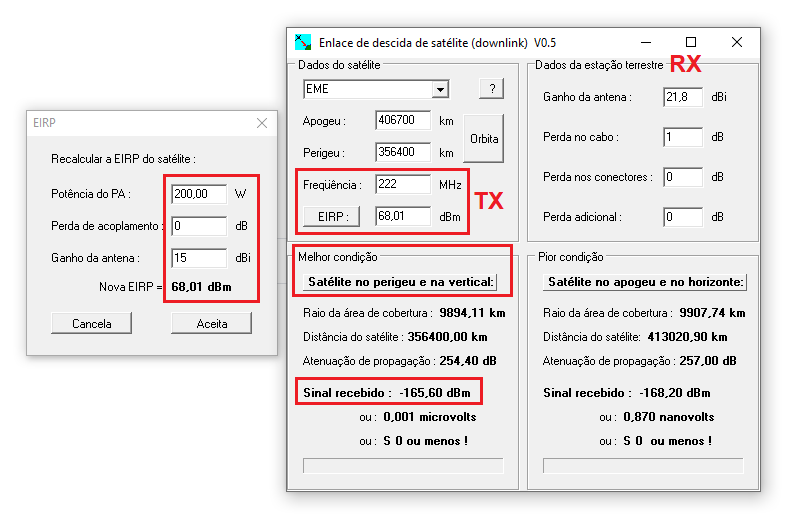

2 - Calculo com o simples SatDown de PY4ZBZ:

Potencia do sinal recebido em B : -165,6 dBm.

Sensibilidade do receptor para NF=1,4 dB numa banda de 120 Hz:

-144 dBm/kHz+10log(120/1000) -1,4 = -151,8 dBm

SNR(dB) = -165,6 dBm - (-151,8 dBm) = -13,8 dB. mesmo resultado do calculo anterior !







Enlace EME  de KP4AO para PY4ZBZ



Click aqui para ver os detalhes dos equipamentos e sinais recebidos

KP4AO mandou 30 W na antena de 305 m de diâmetro do radiotelescópio de Arecibo com 61 dBi de Ganho ou 35 MegaWatts EIRP !!!

Sinal recebido de KP4AO por PY4ZBZ : +3,93 dB numa banda de 1000 Hz

Sinal CW fraco mas audível, e bem visível em espectrograma, com um FT100D sem pre-amplificador de baixo ruído !.



 Enlace  PY4AJ <=> DL7APV



Click aqui par ver todos os detalhes



Resultado do calculo : RX de PY4AJ (home station) = -19,24 dB e RX de DL7APV (DX station) = -13,42 dB

  numa banda de 2,4 kHz (banda usada pelo JT65B para calculo da SNR)

O que corresponde bem às reportagens reais :







Os programas usados usam as formulas universalmente consagradas mostradas nos sites seguintes:

https://physics.princeton.edu//pulsar/K1JT/EME_2010_Hbk.pdf

https://vu2nsb.com/amateur-satellite-radio/eme-moonbounce-communication/





73 de Roland PY4ZBZ

.
