SDRZero recebendo HamDRM direto !

Por PY4ZBZ em 20-02-2007

Software experimental do Cesco HB9TLK: download aqui

Testes feitos com os programas iqfft.exe e project1.exe (que devem rodar simultaneamente), em 19-02-2007, na banda de 40 metros com bastante QRM, transmissão feita pelo Arnaldo PY4BL usando o DIGTRX no modo HamDRM. (distancia PY4BL-PY4ZBZ=70km)

O iqfft transforma os sinais I&Q vindos do SDRZero em um sinal de áudio, rejeitando a freqüência imagem, e redirecionado-o para um cabo virtual de áudio "loop" e que é demodulado pelo project1, cuja entrada já é redirecionada para o "loop".

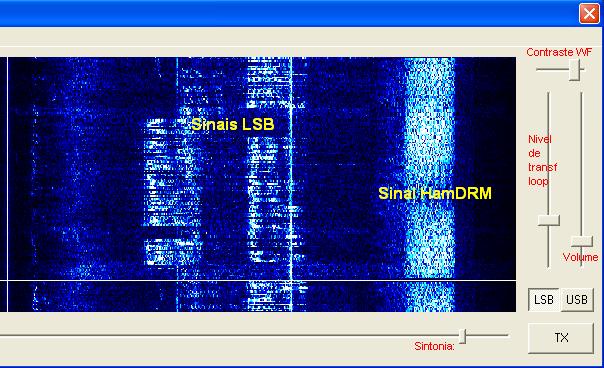

A figura seguinte mostra a sintonia do sinal HamDRM com o iqfft:

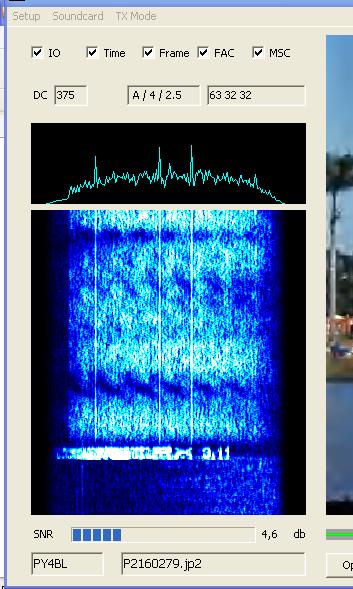

O cursor de sintonia deve ser ajustado de tal forma a centrar o sinal HamDRM no waterfall do project1.exe, como mostra a figura seguinte:

Imagens recebidas em JP2, bastante comprimidas para apenas 6 kbytes !, e convertidas para jpeg para poderem ser vistas em qualquer browser:

Que pena que o SDRZero só recebe (por enquanto...), pois os programas acima também permitem a transmissão HamDRM via circuitos SDR !.
