A radiossonda RS41-SGP

por  PY4ZBZ   em 21-12-2018    rev. 22-12-2018





Apesar de existir desde 2014, a RS41-SGP passou a ser usada pela Infraero no Brasil somente a partir de Outubro 2018, em alguns aeroportos como Londrina, Uberlândia, Alta Floresta e Vitoria. As fotos seguintes foram feitas com uma sonda lançada em Londrina e recuperada pelo nosso colega William PY2GN. Obrigado William pelo presente !

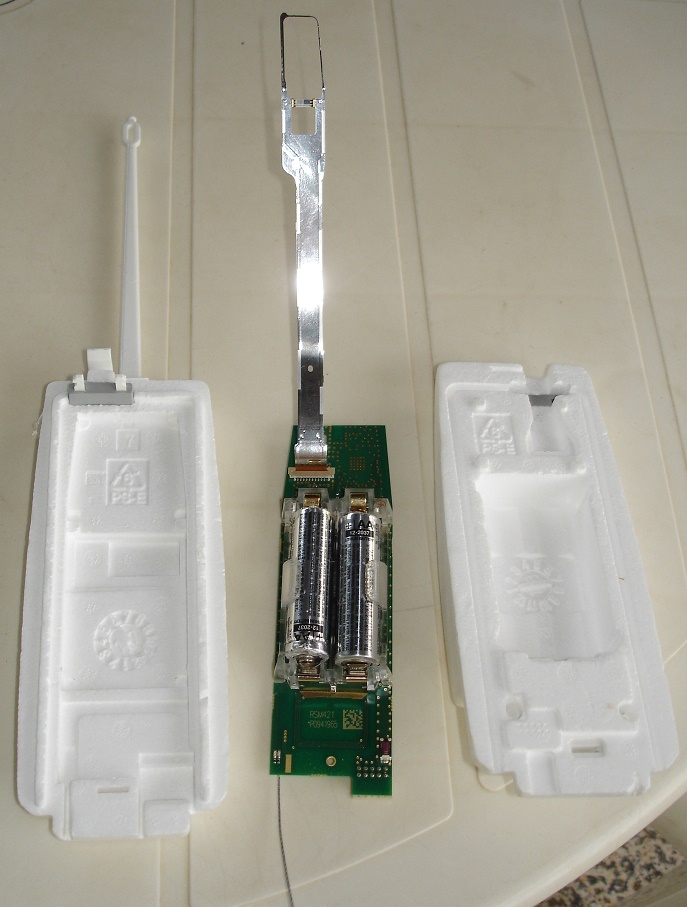

A RS41 aberta.

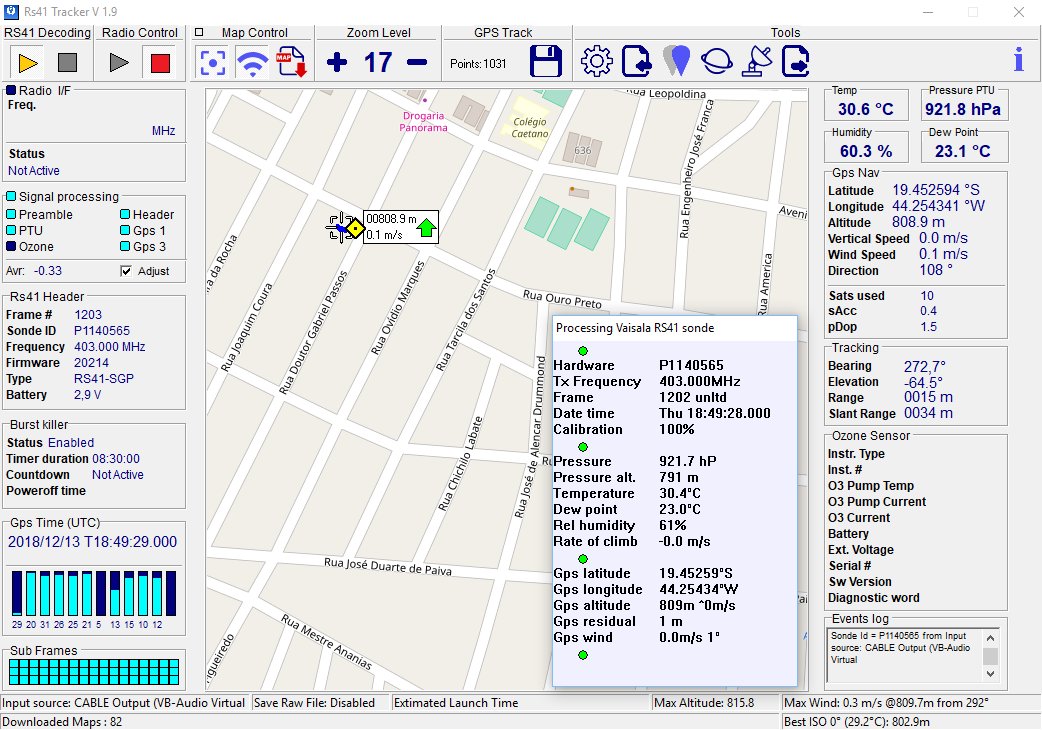

Detalhe do painel da RS41. Observe o serial number no painel da sonda informado no Sondemonitor (detalhe) e no Rs41 Tracker, com a sonda funcionando no nosso QTH !:





Detalhe dos sensores de humidade e temperatura.

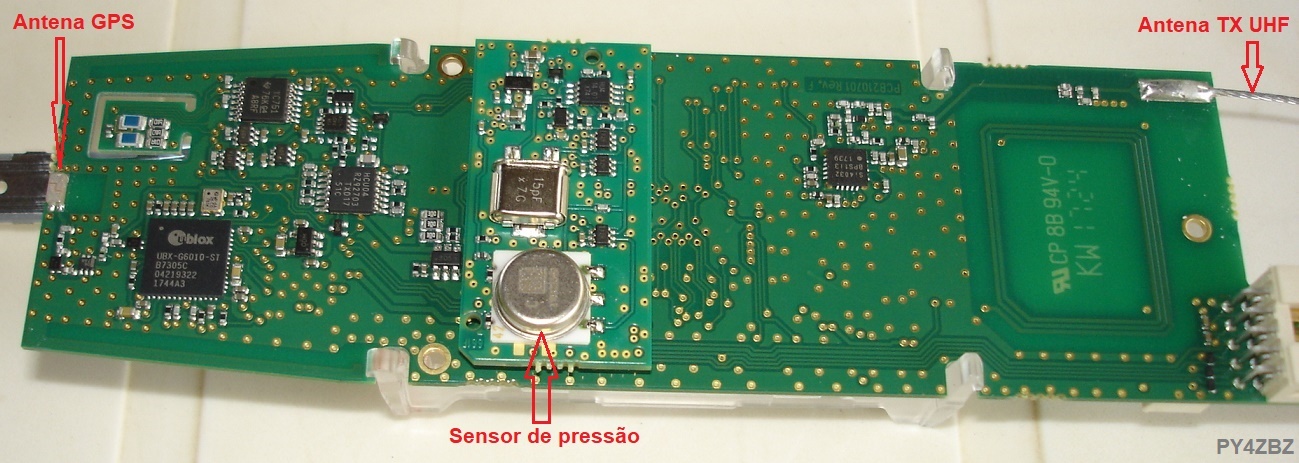

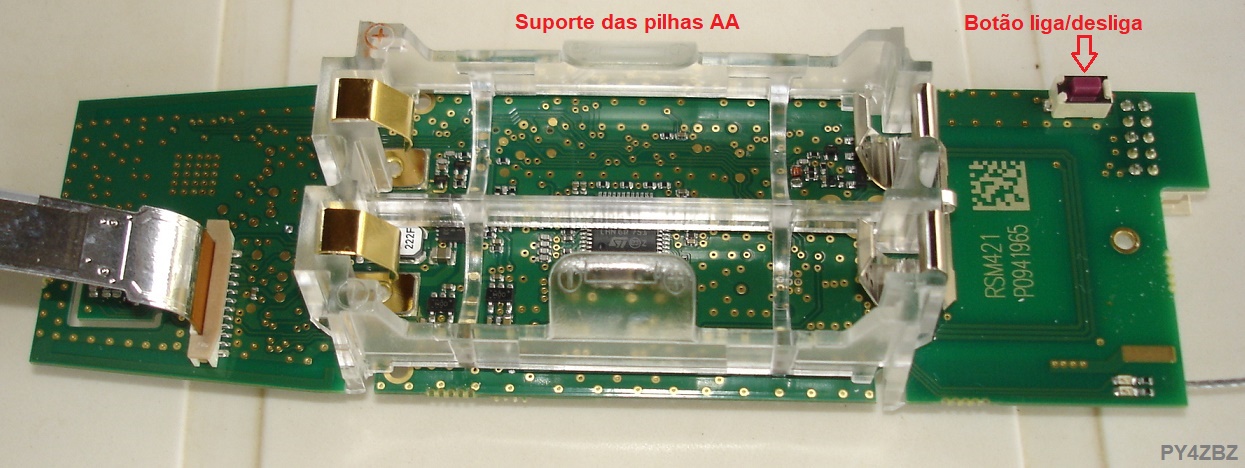

O sensor de pressão de silício do modelo RS41-SGP  fica num modulo plug-in e tem um LED próprio. A antena GPS é apenas um minúsculo chip de ceramica !

Obs. : O modelo RS41-SGP tem sensor de pressão de silício e o modelo RS41-SG apenas calcula a pressão baseado na altitude GPS.





A grande vantagem da RS41 sobre a RS92 é que ela envia os dados GPS diretamente (latitude, longitude e altitude), evitando o uso de Almanac ou Rinex como no caso da RS92. Também é mais leve pois usa apenas duas pilhas no lugar de 6 como na RS92.

Outra grande vantagem da RS41 é que pode ser totalmente reprogramada para operar na banda UHF de radioamador, e nos modos APRS, RTTY e CW ! Veja exemplo aqui.



Aqui em Sete lagoas MG, conseguimos copiar a RS41 de Vitoria (ES) quando está acima de 17.000m de altura, com a LFA de 3 elementos + LNA, a mais de 450 km de distancia ! :

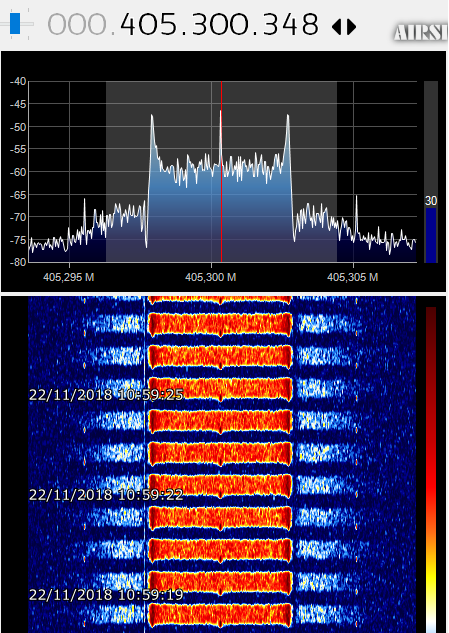

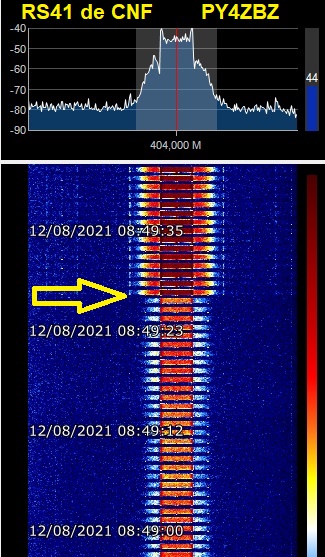

A figura seguinte mostra o espectro e espectrograma do sinal da RS41 recebido a 450 km de distancia :

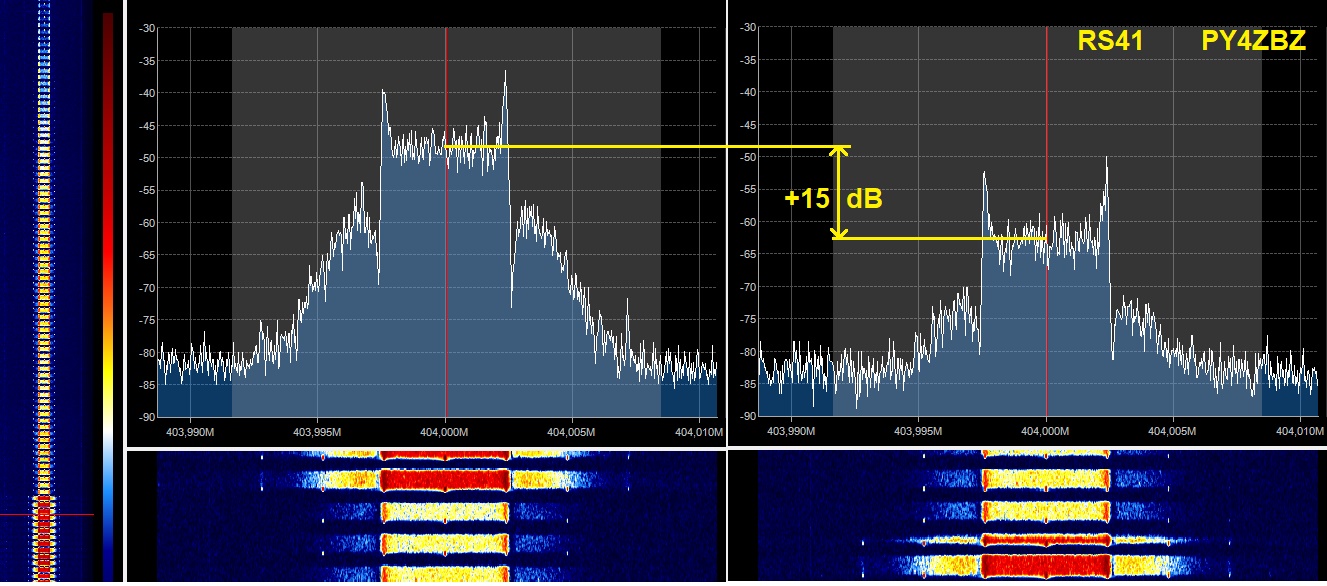

A transmissão em UHF com 60 mW não é continua como na RS92, mas por pacotes de 0,6 s de duração, em GFSK a 4800 bps, a cada segundo (sincronizado GPS). Ocupa uma banda de 5 kHz.

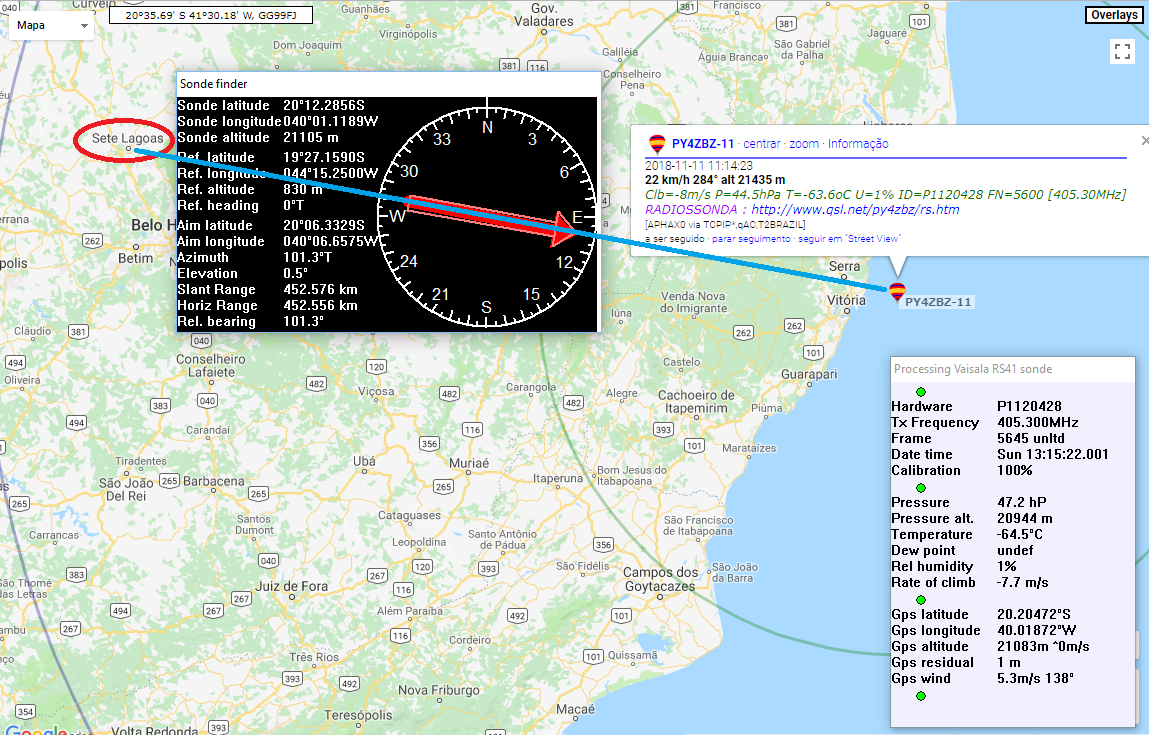

A figura seguinte mostra a tela do software RS41Tracker decodificando a RS41 de Vitoria:

Aqui está o áudio demodulado do sinal 4k8 GFSK da RS41 de Vitoria contendo todos os 51 frames para 100% de calibração e que pode ser usado para testar tanto o SondeMonitor como o RS41Tracker.



A figura seguinte mostra o sinal digital da RS41 DIRETO na saída do discriminador FM e o efeito nefasto causado por acoplamento via transformador de áudio ou via acoplamento capacitivo. Ambos eliminam a componente DC do sinal digital, provocando perda de bits em longas seqüências de bits 1 ou bits 0:



Projeto Ícaro 4







Em  02-12-2018 Foi lançada em Baurú uma RS41 reprogramada pelo Demilson PY2UEP de forma a operar em CW, RTTY e APRS na banda UHF para radioamadores !

Como Baurú está a 600 km do nosso QTH, fomos até a serra de Sta. Helena a 1023 m de altura, aqui mesmo em Sete Lagoas MG, e captamos o sinal dela com uma antena OWA de 6 elementos:

A figura seguinte mostra os 3 tipos de modulação recebidos a 600 km com a RS41 a mais de 17.000 m de altura !:

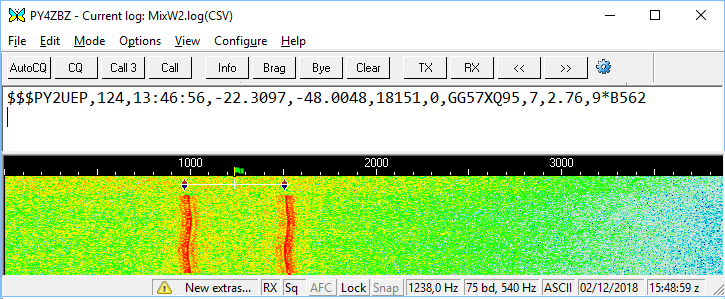

A figura seguinte mostra o sinal RTTY demodulado:

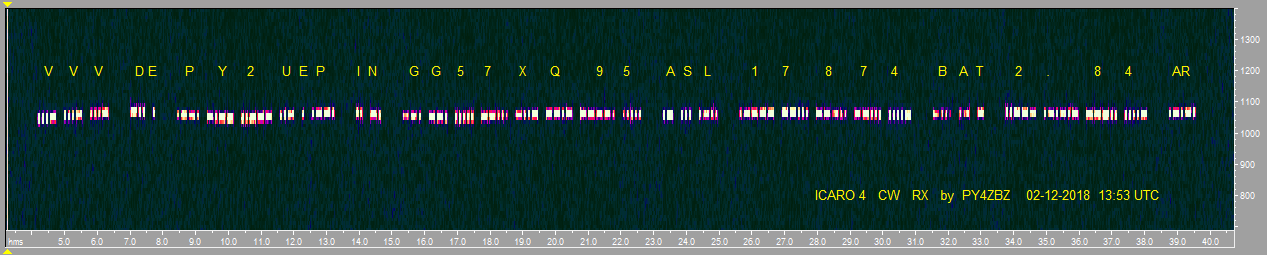

A figura seguinte mostra o sinal CW decodificado:

A figura seguinte mostra a temporização dos 3 tipos de sinais emitidos pela RS41 do Ícaro 4:





Links:

Reciclando a RS41

Modificações da RS41-SGP

Dados técnicos da RS41-SGP

URS41 USER´S GUIDE

Veja também:

Radiossonda M10

Radiossonda RS92







73 de Roland  PY4ZBZ

.
