Transmissões de teste DRM da TDF em Montsinéry

Guiana Francesa

Por PY4ZBZ  (V. 21-05-2009  rev. 14-12-2011)

Testes em dezembro 2011, em 21495 kHz.

Recepção com o SDR-IQ + SpectraVue + VAC + DReaM:

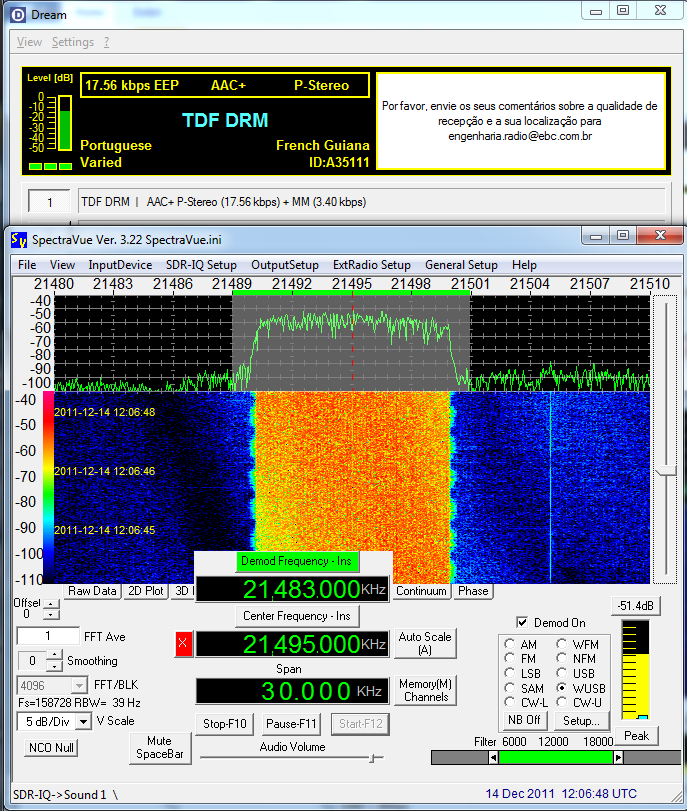

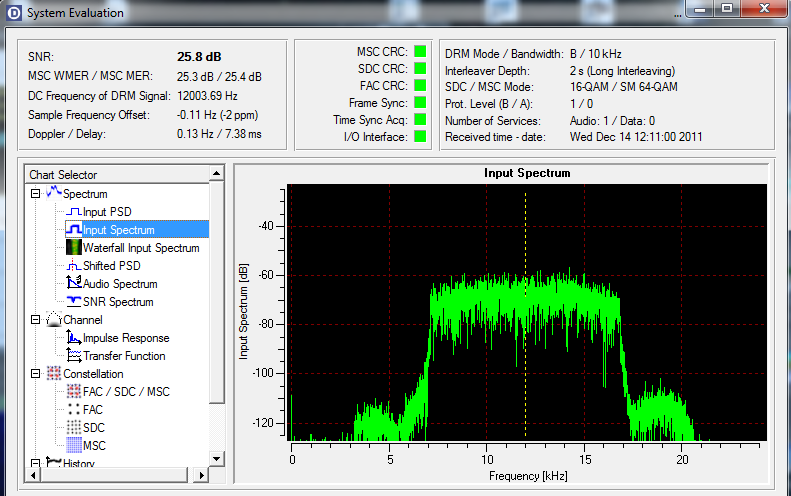

O SpectraVue (SV) controla o SDR-IQ e é usado para fazer a transposição espectral da banda do sinal OFDM DRM com centro em 21495 kHz para centro em 12 kHz. Como o sinal DRM tem largura de 10 kHz, o SV deve ter um filtro com pelo menos essa largura, no caso ajustado de 6 a 18 kHz, e usando demodulação Wide-USB, que na verdade não demodula o sinal DRM, mas apenas faz a sua transposição espectral. Como escolhi USB, a sintonia do SV é ser feita 12 kHz abaixo, em 21483 kHz:

Recebidas as seguintes imagens multimídia:

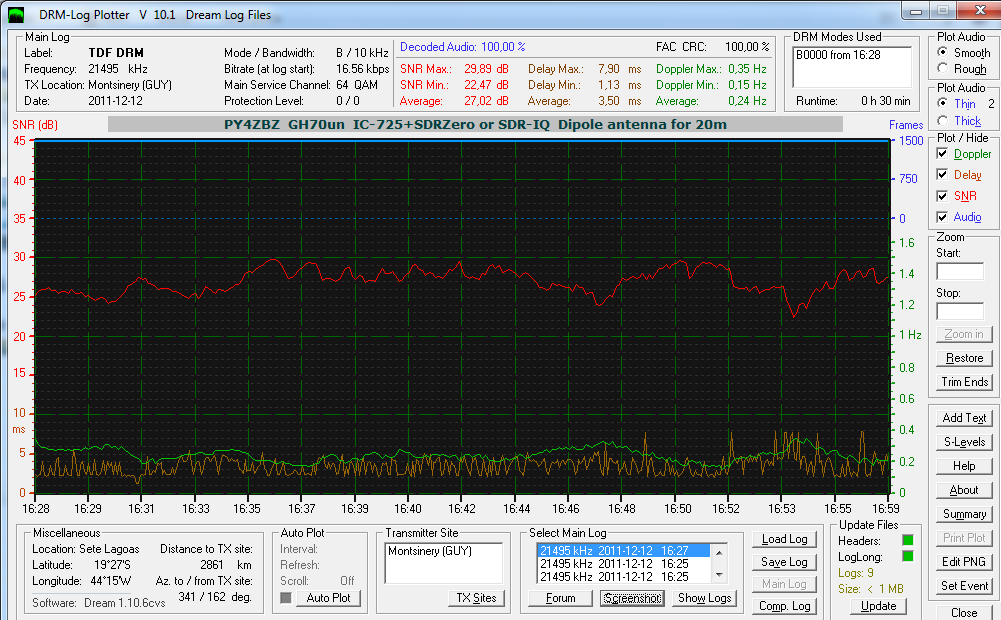

Log com 31 mn de duração, RX com IC-725+SDRZero e dipolo para 20m:

Recepção em 07-12-2011, em 17495 kHz, com o SDR-IQ + SpectraVue :

Na ocasião do

25º CONGRESSO BRASILEIRO DA RADIODIFUSÃO

 BRASÍLIA-DF

19, 20 e 21 DE MAIO DE 2009

150 kW dirigidos para o Brasil

Recepção digital em alta qualidade !

Transmissões DRM de 15 a 22 de Maio 2009

em 15740 e 17875 kHz

Foi retransmitido o áudio das Radio Nacional do Rio e Brasília, Radio MEC FM e Extra FM e outras.

Meu sistema de recepção DRM está aqui.

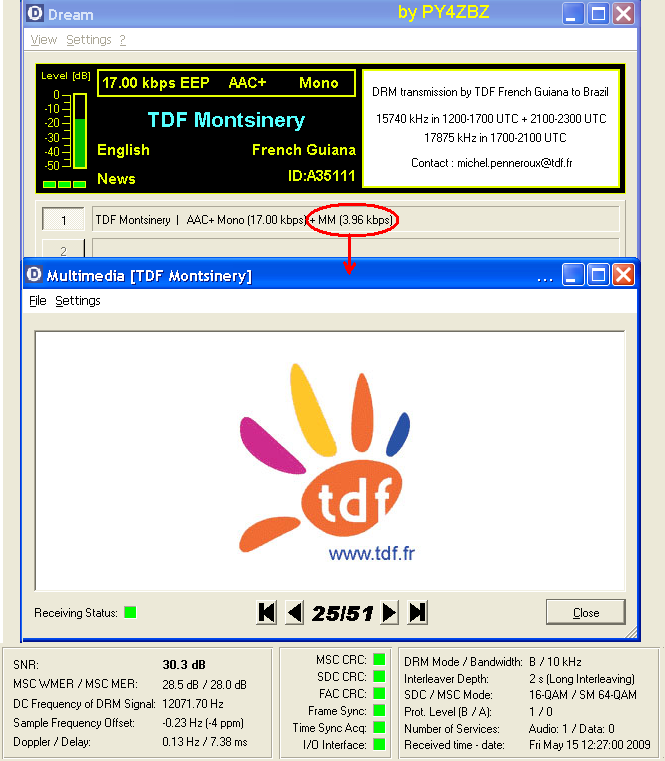

Telas do receptor por software Dream:

Foram transmitidas além da imagem acima, as seguintes imagens multimídia (a 3,96 kbps):

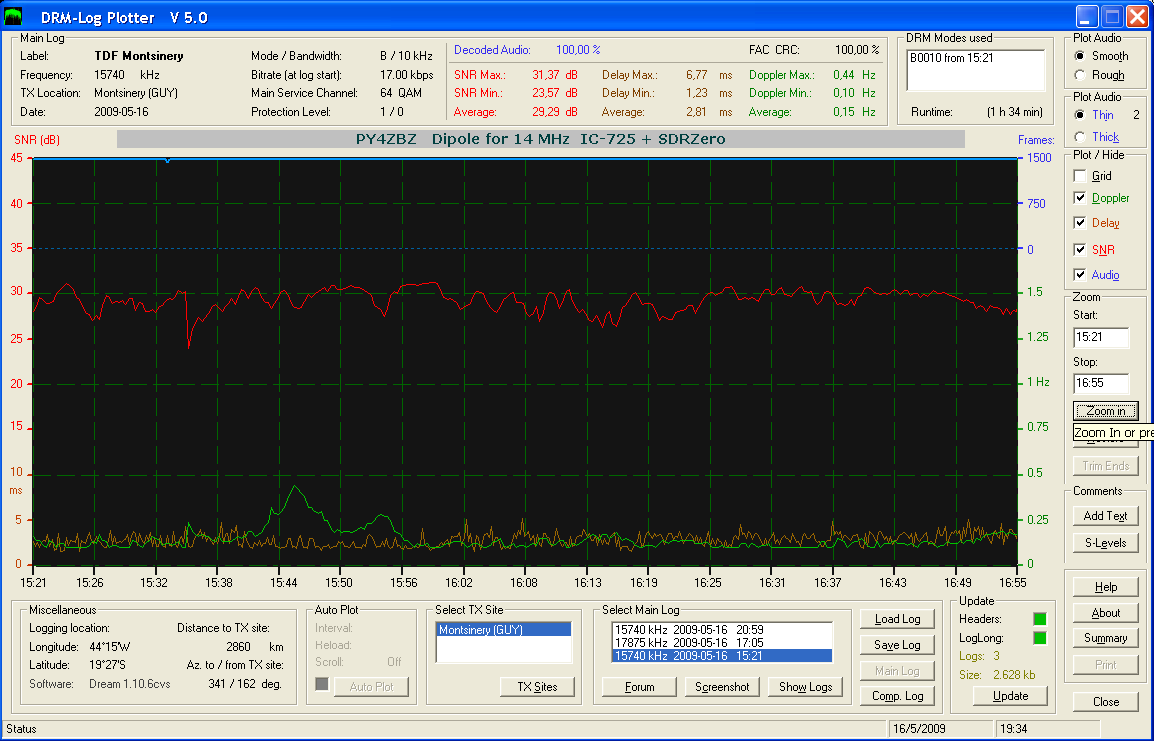

Relatórios de escuta. 100% de decodificação durante quase 2 horas, de dia ! :

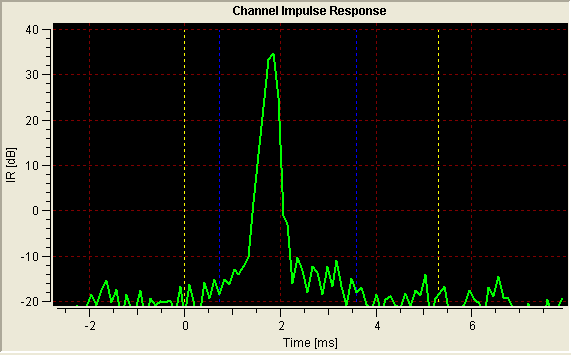

A resposta impulsional mostra que havia apenas um caminho de propagação:

A noite houve algumas breves (0,3 %) interrupções, devido a propagação multicaminhos:

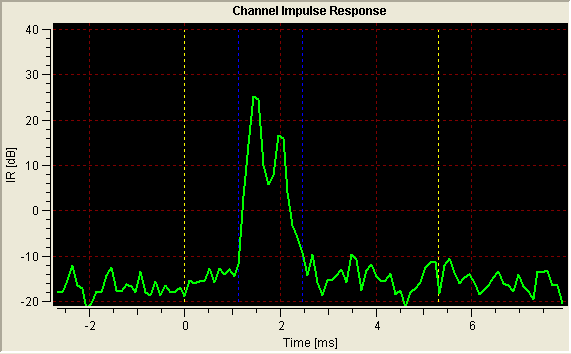

Após o por do sol, já havia pelo menos dois caminhos:

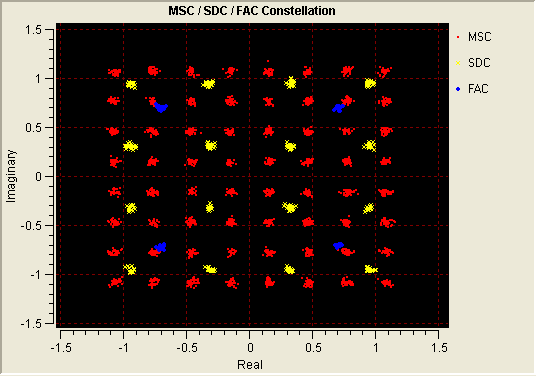

A nítida constelação em 64 QAM comprova a alta SNR:

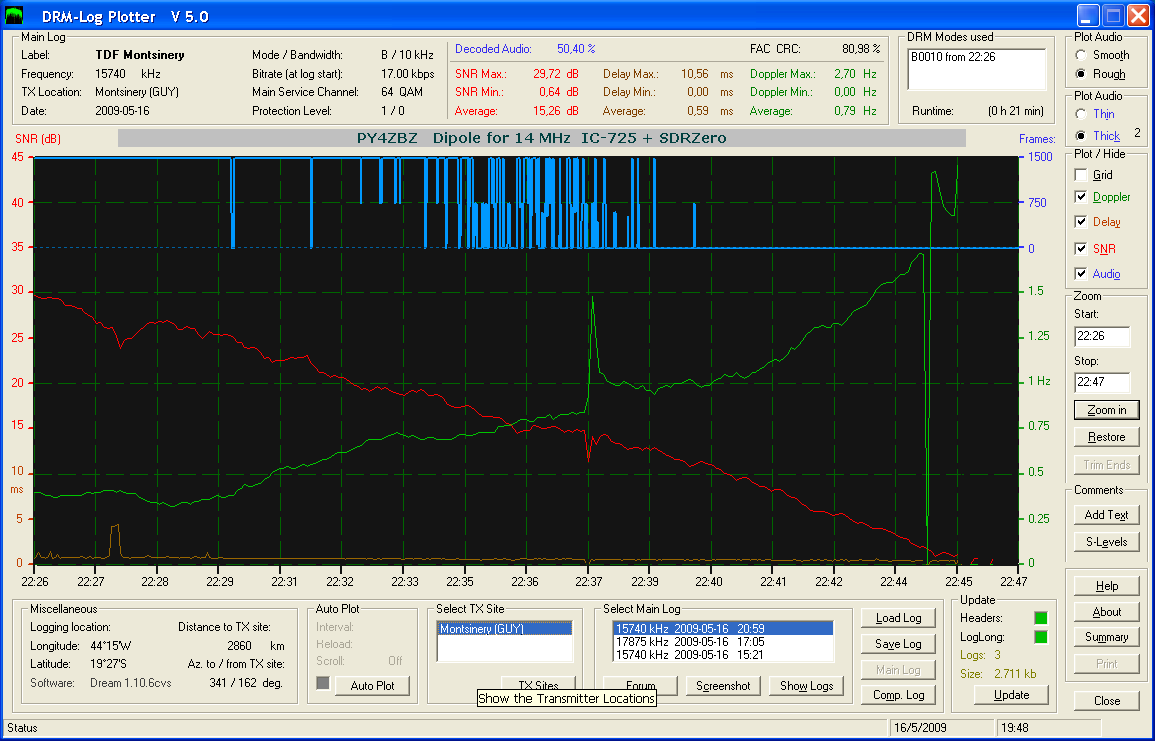

No gráfico seguinte é possível ver a queda da propagação, e a relação entre SNR e % de áudio decodificado ! :

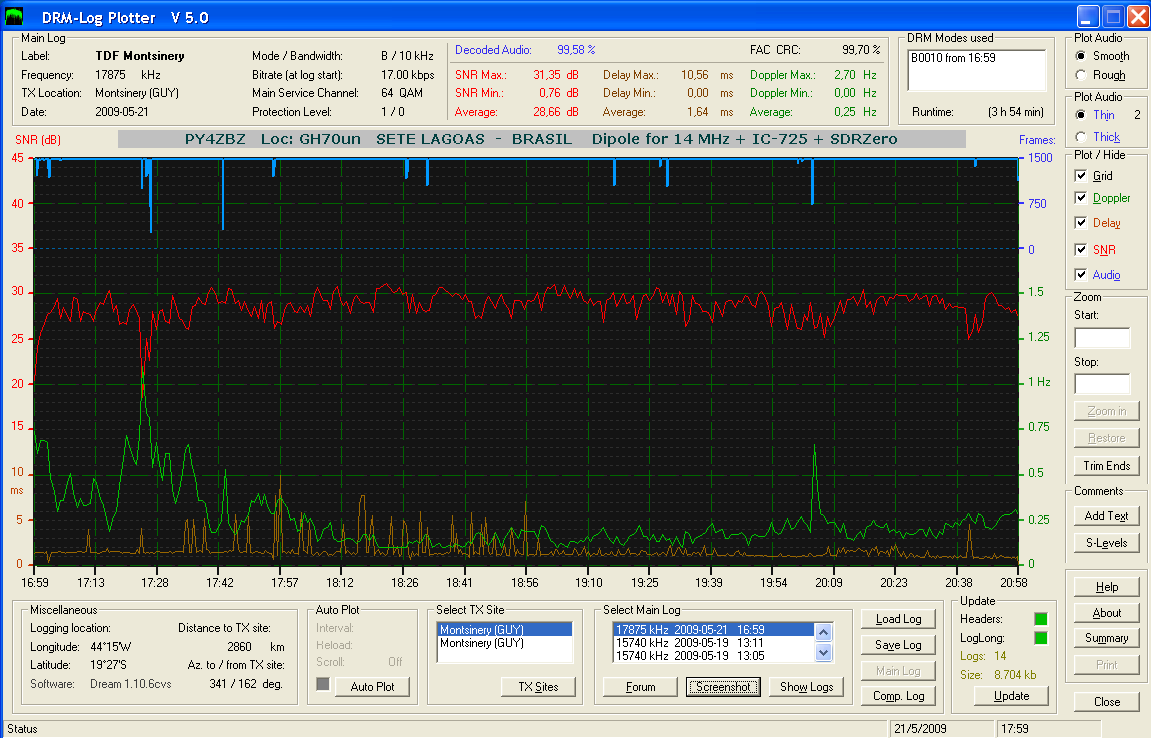

Em 21-05-2009, 4 horas com 99,58% :

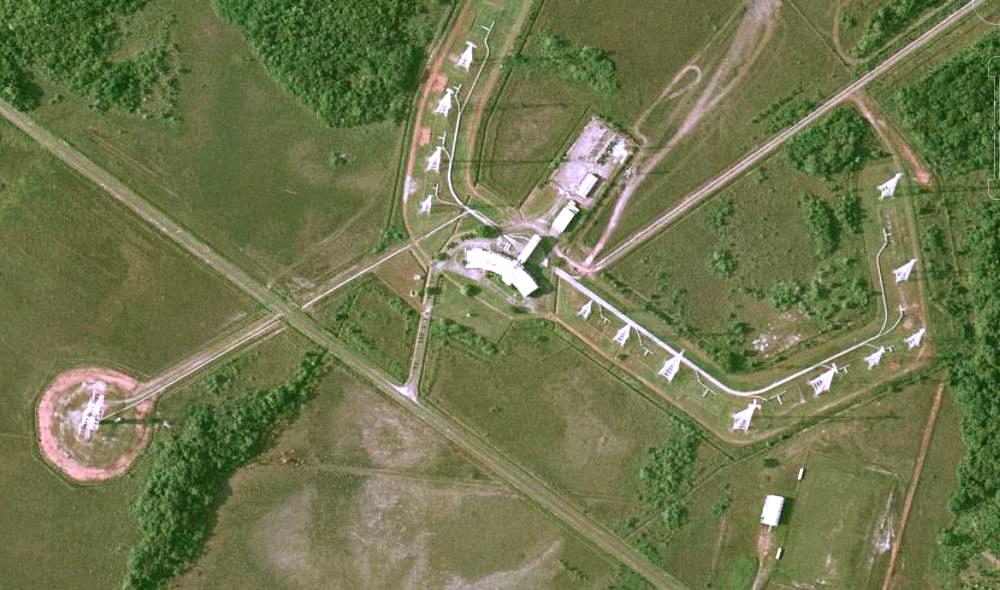

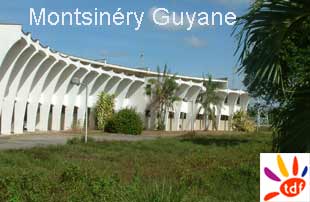

Vista aérea (Google Earth) dos prédios e antenas da TDF em Montsinéry:

Outro teste em 04-09-2011, com 150 kW 165 graus de azimute, 29 dB de SNR ! :
