FOX-1A = AO-85
por PY4ZBZ em 25-09-2015 rev. 20-09-2017
Em 25-09-2015 testamos o software para decodificação da telemetria do FOX-1, que já está disponível para download:

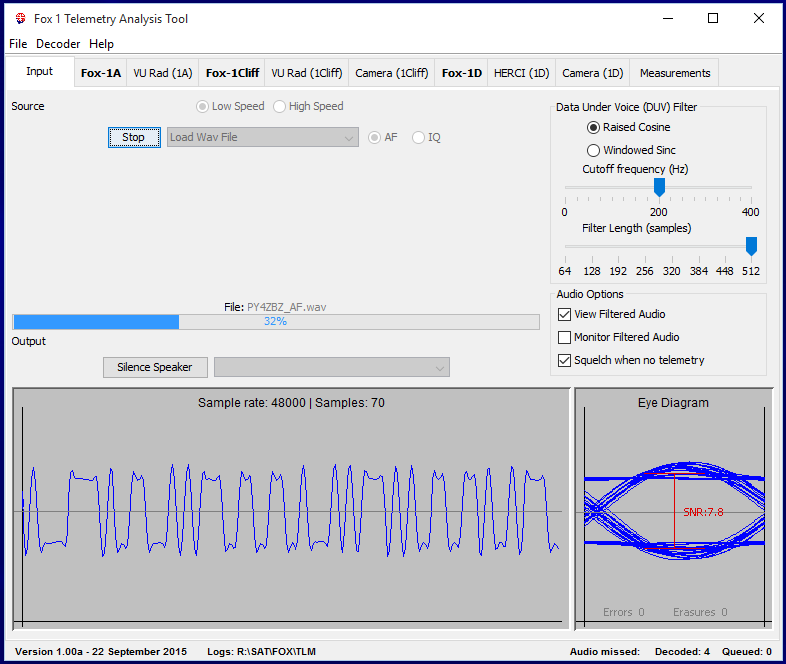

A figura acima mostra o software decodificando o sinal de dados DUV a 200 bps. Dentro de varias características, apresenta o diagrama do olho do sinal digital.
Esse sinal digital DUV = Data Under Voice, é transmitido junto com a voz no transponder FM, pois fica abaixo de 200 Hz, e a voz acima, como mostra o espectrograma da figura seguinte:
O FOX também transmitirá em 9k6 FSK, mas apenas quando comandado para tal, na mesma freqüência do transponder FM.
O FOX-1A foi lançado em 08-10-2015 na base de Vandenberg por um foguete Atlas V, as 12:49 UTC, junto com outros satélites.

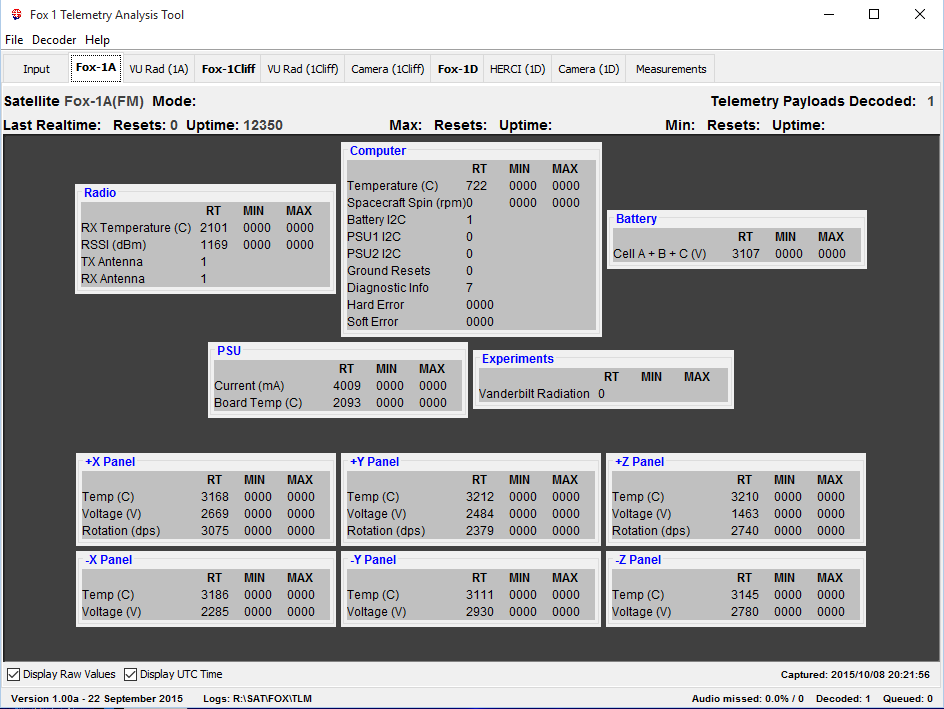

E no mesmo dia do lançamento, na orbita #6, captamos e decodificamos a telemetria e sinal de voz, as 20:16 UTC:

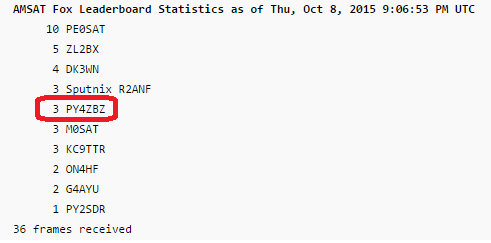

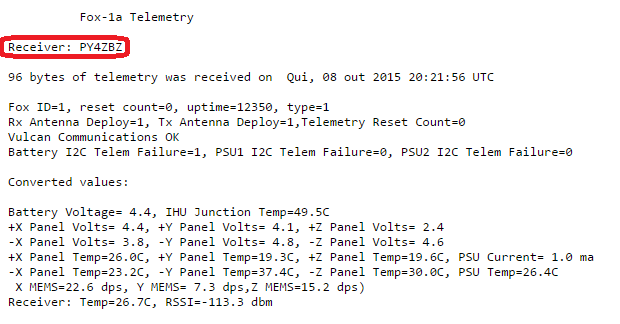

Os dados recebidos foram transferidos online para o servidor da AMSAT. As figuras seguintes mostram os primeiros dados recebidos pela AMSAT:
No espectrograma seguinte é possível ver o sinal de voz acima de 200 Hz, e o de telemetria DUV abaixo de 200 Hz. Click para ouvir.
Repetidor FM ligado !
Em 09-10-2015, o repetidor FM estava ligado e fizemos QSOs, na orbita #14. Áudio aqui. Up em 435,180 e down em 145,980 MHz.

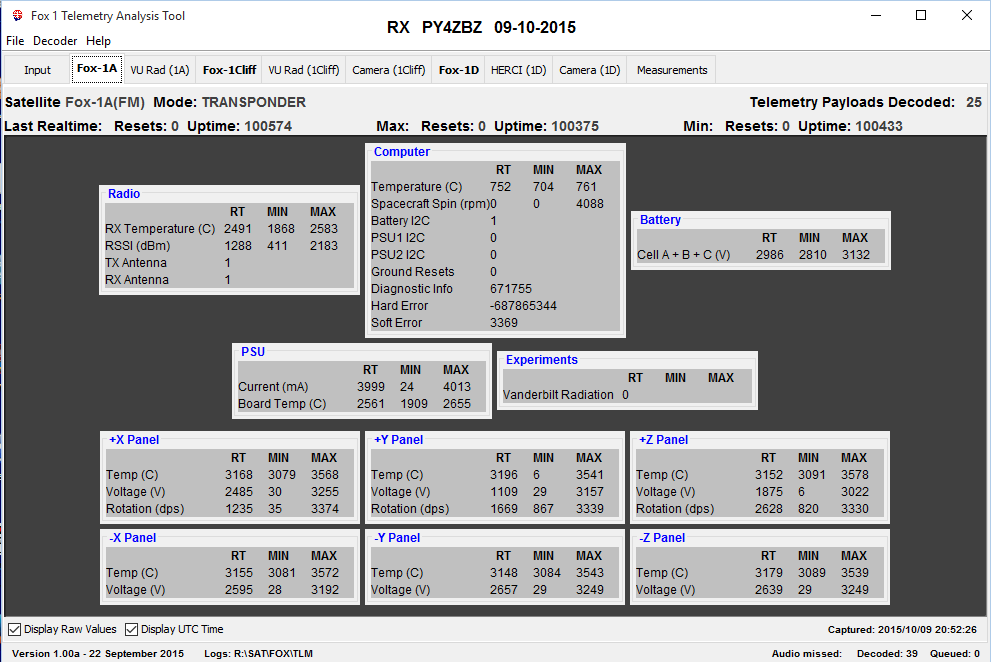

Telemetria recebida em 09-10-2015 :

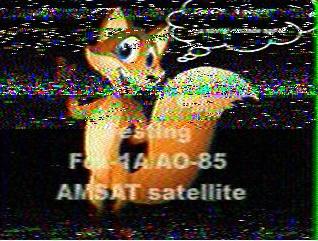

Em 13-12-2015 na orbita #962 captei a seguinte imagem SSTV via FOX-1. Eu não estava preparado, com a antena mal orientada... :
Imediatamente, postei uma mensagem (#36242) no grupo SAT-FM, perguntando sobre origem da imagem, que até então eu pensava ser do AO-85, pois não aparece indicativo do emissor. A figura seguinte mostra esta mensagem:
Somente no dia seguinte (14-12) descobri que a transmissão foi feita pelo Edu PY2RN. O indicativo dele está no balão no canto superior direito, mas com letras pequenas demais para serem legíveis numa imagem SSTV no modo Robot 36...
Alguns "radioamadores" criticaram, sem razão, essa esporádica transmissão, que na verdade não traz problema nenhum ao satélite e seus usuários !

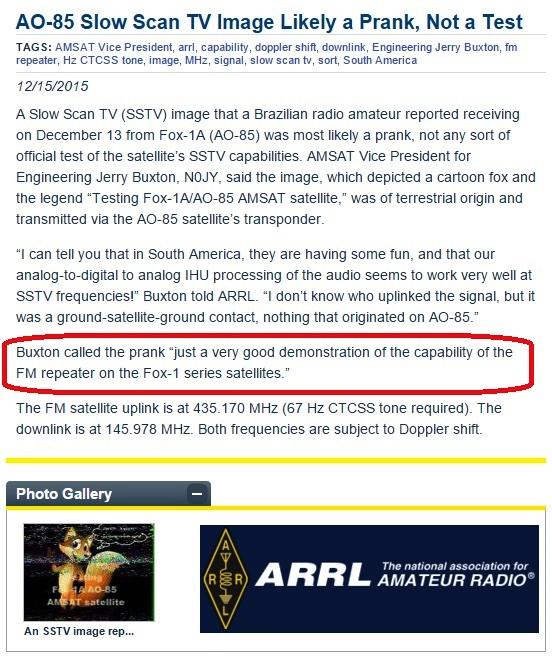

Tanto que ela foi elogiada pelo vice presidente da AMSAT, N0JY, como mostra a figura seguinte da ARRL News do dia 15 (click para ver original) :
Acredito que agora, o que parecia uma "brincadeira" (Prank), está devidamente esclarecido ! ;-)
(No meu site podem ser vistas inúmeras imagens SSTV via satélite repetidores FM.)
Teste SSTV de 30-08-2017

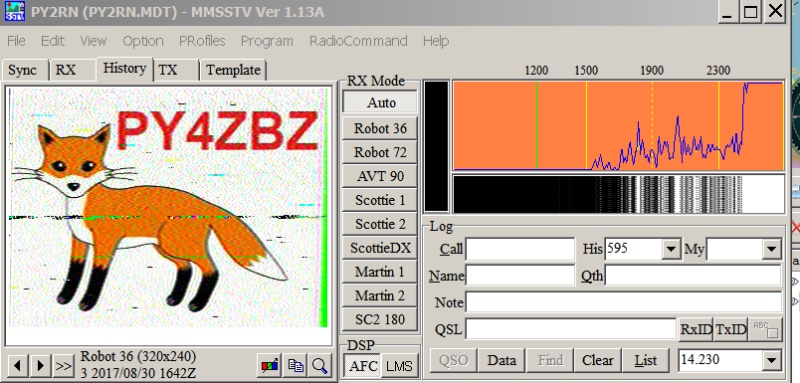

A nossa transmissão SSTV em ROBOT 36 foi recebida por PY2RN em São Paulo:

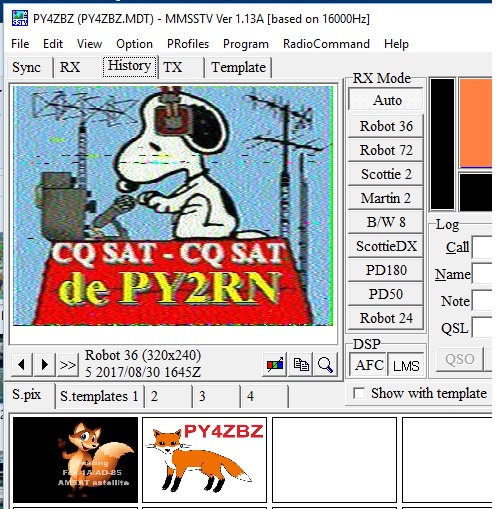

E a imagem transmitida pelo Edu PY2RN foi recebida por mim em Sete Lagoas MG:
AO-85 Experimenter’s Wednesday de 20-09-2017:

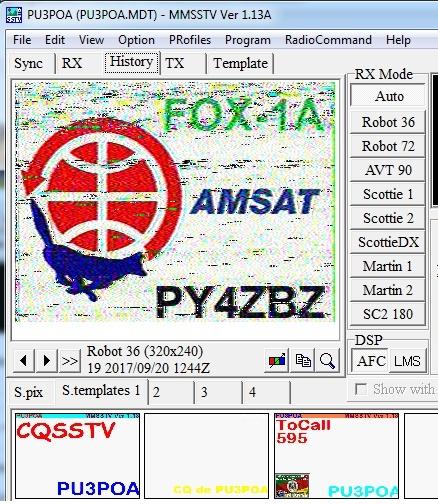

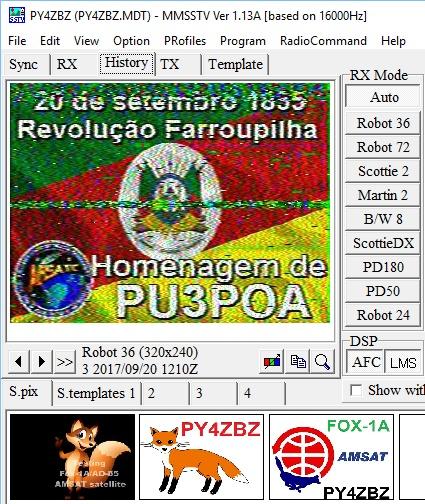

Imagem minha recebida por Gustavo PU3POA e imagem recebida dele por mim:
73 de Roland.
