Antenas Yagi LFA
por PY4ZBZ em 24-04-2012 rev. 30-01-2019

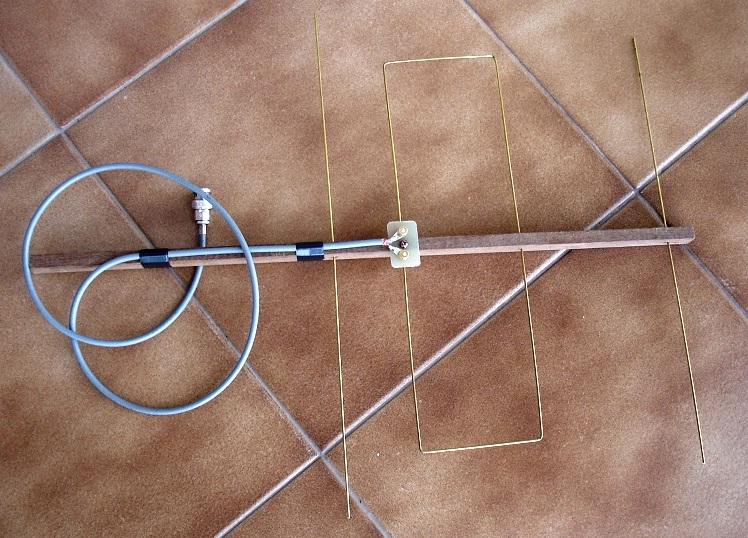

LFA de 3 elementos para 403 MHz (Radiossondas)
Com apenas 3 elementos, a LFA tem ganho e relação frente costas maior que uma Yagi comum de 3 elementos para um mesmo comprimento de boom. Pelo fato do radiador ser um circuito fechado (curto em CC), acredito que pegue menos QRM de origem estática ou baixa freqüência que um dipolo aberto, o que é favorável para o FCD.

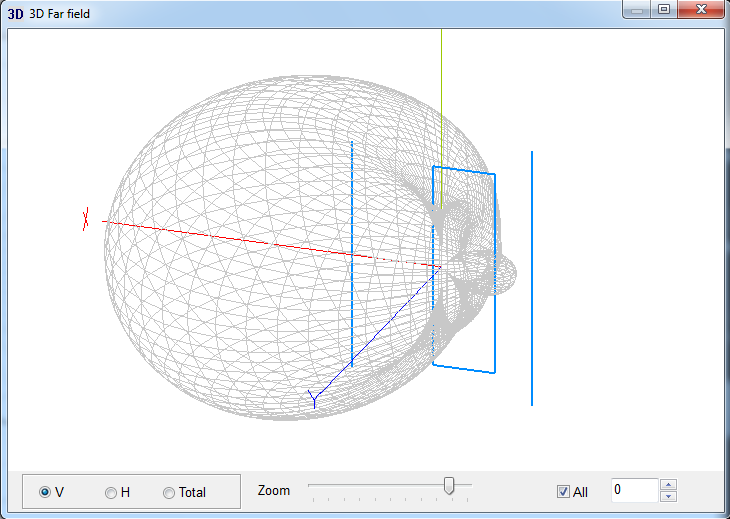

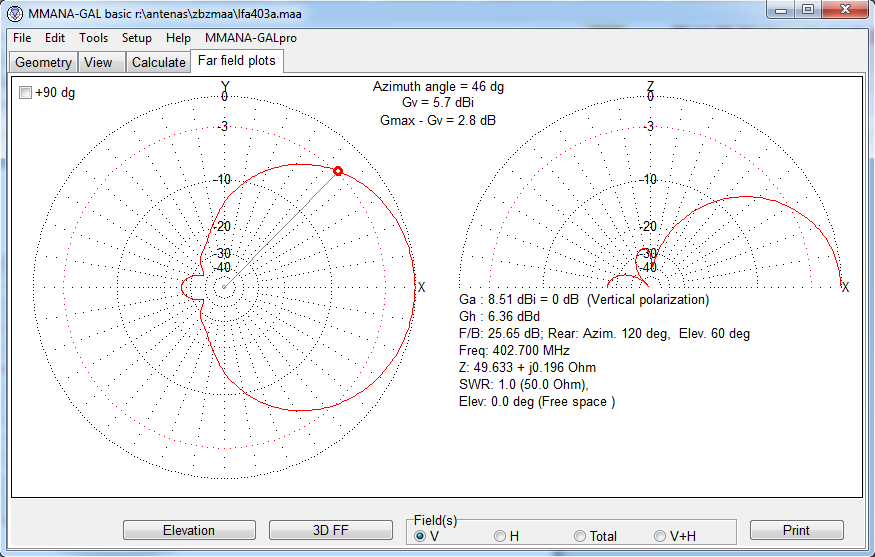

Ganho 8,5 dBi em espaço livre, relação F/C 25 dB, Zo=50 ohms.
Medidas em mm para elementos feitos com varetas de solda amarela de 1,5 mm de diâmetro (em vermelho, medidas que mudam para 2,4 mm de diâmetro):
O arquivo para o MMANA está aqui.

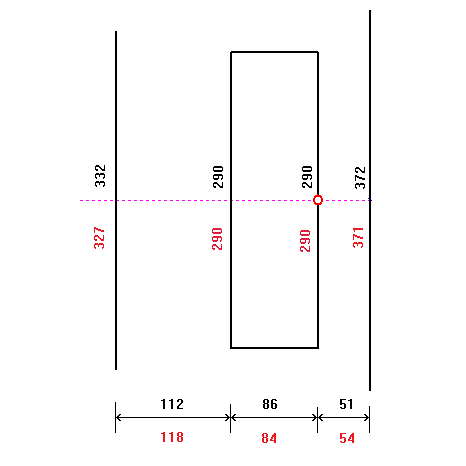

A figura seguinte mostra as medidas da LFA 403 MHz para elementos de 7 mm de diametro:

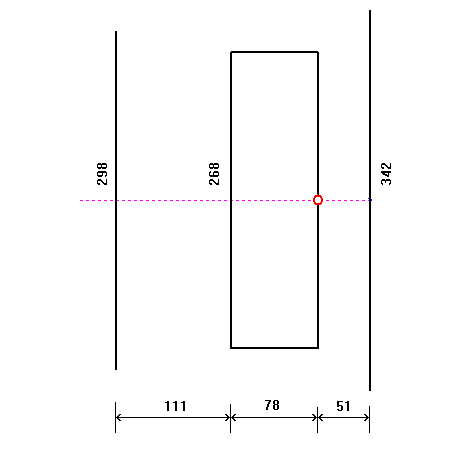

A seguir medidas para 435 MHz e elementos de 3,2 mm de diâmetro:

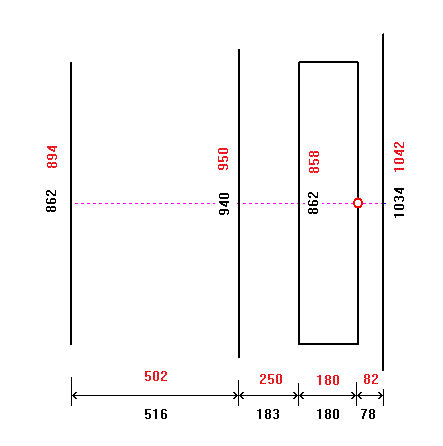

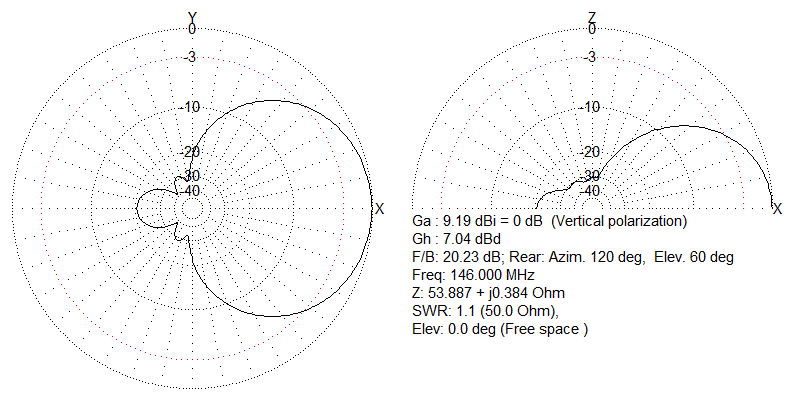

LFA 4 elementos para 146 MHz banda larga 7 dBd (9,2 dBi) de ganho
Acima medidas em mm para elementos de 6 mm de diâmetro. Em vermelho para 145 MHz e 3,2 mm de diâmetro.

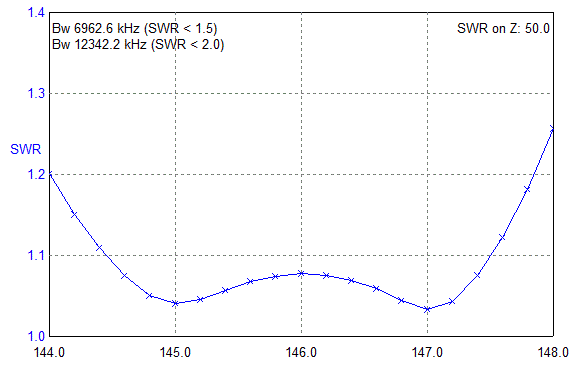

Aqui está o arquivo para o MMANA da LFA de 4 elementos para 146 MHz, banda larga, ROE<1,3 de 144 a 148 MHz e ganho de 9,2 dBi
Links:
Investigando a atmosfera com dados obtidos por radiossondas
73 de Roland..
